Ripresa filetto conico

Selezionare Filettatura

Selezionare Filettatura conica

Attivare il softkey Ripresa

On: filetto interno

Off: filetto esterno

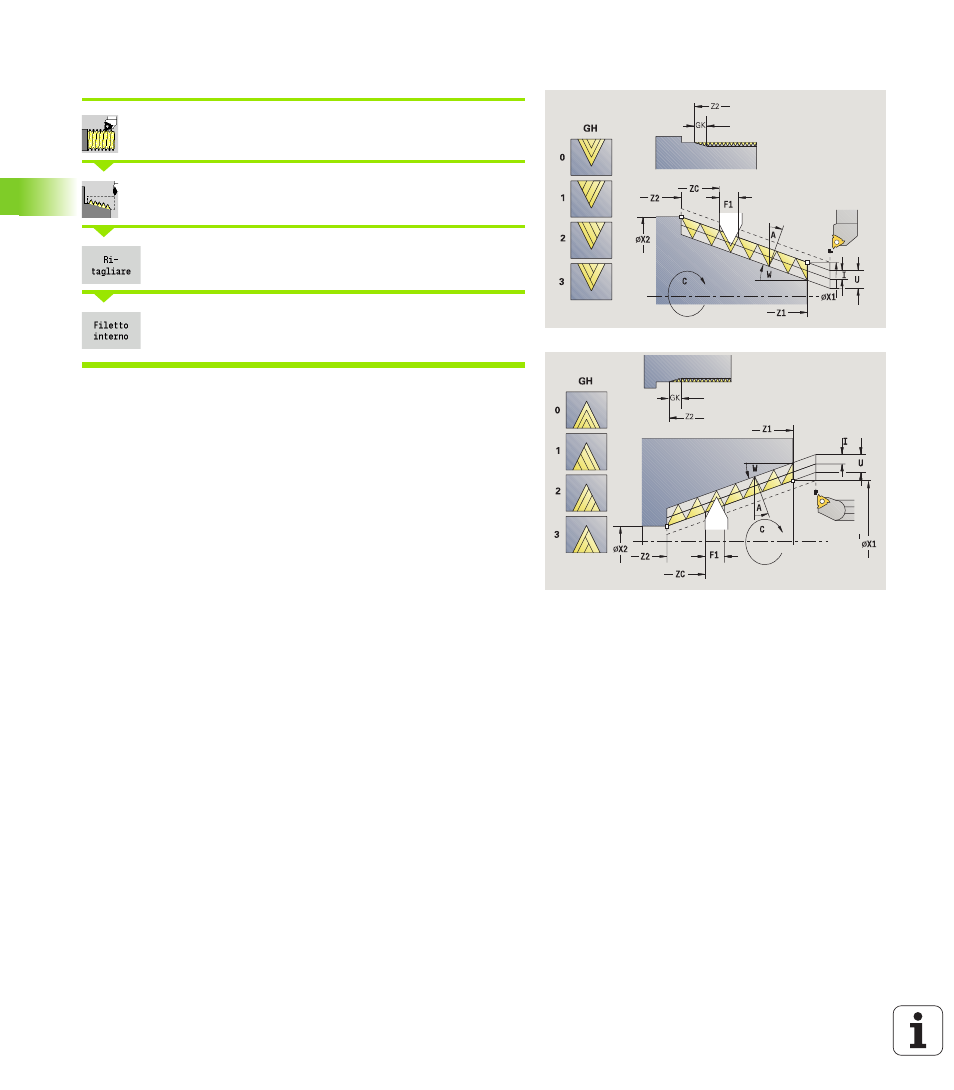

Questo ciclo opzionale ripassa un filetto conico interno o esterno a uno
o più principi. Siccome il pezzo era già stato smontato, il MANUALplus
deve determinare l'esatta posizione del filetto. Posizionare a tale
scopo la punta del tagliente dell'utensile per filettare al centro di un
filetto e acquisire queste posizioni nei parametri Angolo misurato e
Posizione misurata

(softkey Conferma posizione). Il ciclo calcola sulla

base di questi valori l'angolo del mandrino sul punto di partenza.

Questa funzione è disponibile solo in Funzionamento manuale.

Parametri ciclo
X1, Z1

Punto di partenza filetto

X2, Z2

Punto finale filetto

F1

Passo filetto (= avanzamento)

D

Numero di principi

U

Profondità filetto – Nessuna immissione:

filetto esterno: U=0.6134*F1

filetto interno: U=–0.5413*F1

I

Incremento massimo

I<U: prima profondità di taglio con "I" – ogni passata
successiva: riduzione profondità di taglio

I=U: una passata

nessuna immissione: viene calcolato sulla base di U e F1

W

Angolo conicità (intervallo: –60° < A < 60°)

GK

Lunghezza uscita

C

Angolo misurato

ZC

Posizione misurata

A

Angolo di accostamento (intervallo: –60° <= A < 60°;
default: 30°)

A<0: accostamento da fianco sinistro

A>0: accostamento da fianco destro
