HEIDENHAIN MANUALplus 620 385
5.4 Cr
eazione dei pr
ofili ICP

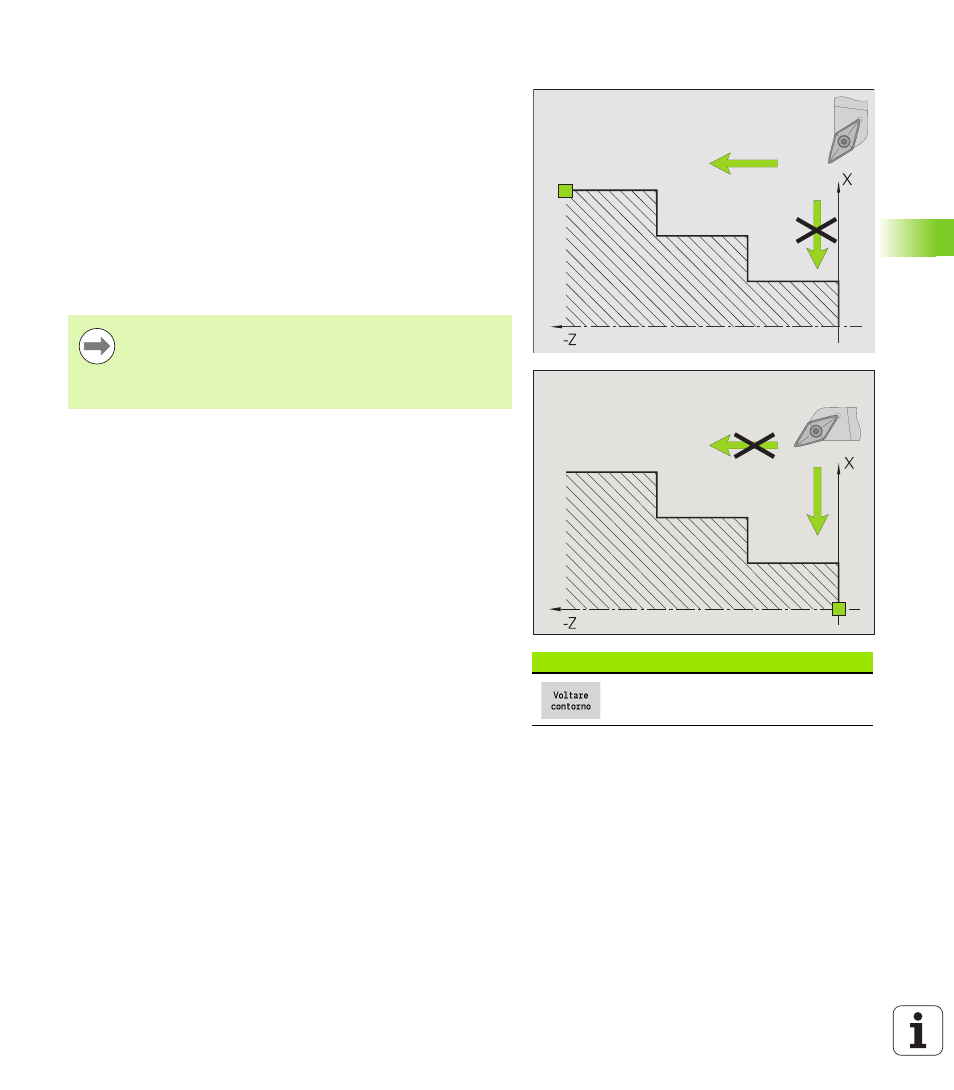

Direzione del profilo (programmazione di cicli)
La direzione di lavorazione si determina sulla base della direzione del
profilo nella programmazione di cicli. Se il profilo è descritto in
direzione –Z, per la lavorazione assiale deve essere impiegato un
utensile con orientamento 1 (Vedere "Parametri utensile generali" a
pagina 507.). Il ciclo utilizzato definisce se la lavorazione è assiale o
radiale.
Se il profilo è descritto in direzione –X, deve essere impiegato un ciclo
radiale o un utensile con orientamento 3.
 Profilo ICP assiale/radiale (sgrossatura): il MANUALplus lavora il
materiale in direzione del profilo.
 Finitura ICP assiale/radiale: il MANUALplus esegue la finitura in
direzione del profilo.
Softkey dell'editor ICP - Menu principale
Inversione della direzione di
definizione del profilo
Un profilo ICP per la cui lavorazione di sgrossatura è stato
definito il ciclo Profilo ICP assiale, non può essere
impiegato per una lavorazione con Profilo ICP radiale. È
anche possibile invertire la direzione del profilo con il
softkey Girare profilo.
