Sagoma di foratura circolare radiale
Selezionare Foratura
Selezionare Foratura radiale
Selezionare Foratura profonda radiale
Selezionare Maschiatura radiale
Attivare il softkey Sagoma circolare
Il softkey Sagoma circolare viene attivato in caso di cicli di foratura per
realizzare sagome di foratura con le medesime distanze su un cerchio
o un arco sulla superficie cilindrica.
Vengono inoltre richiesti i parametri di foratura (vedere descrizione del
ciclo).

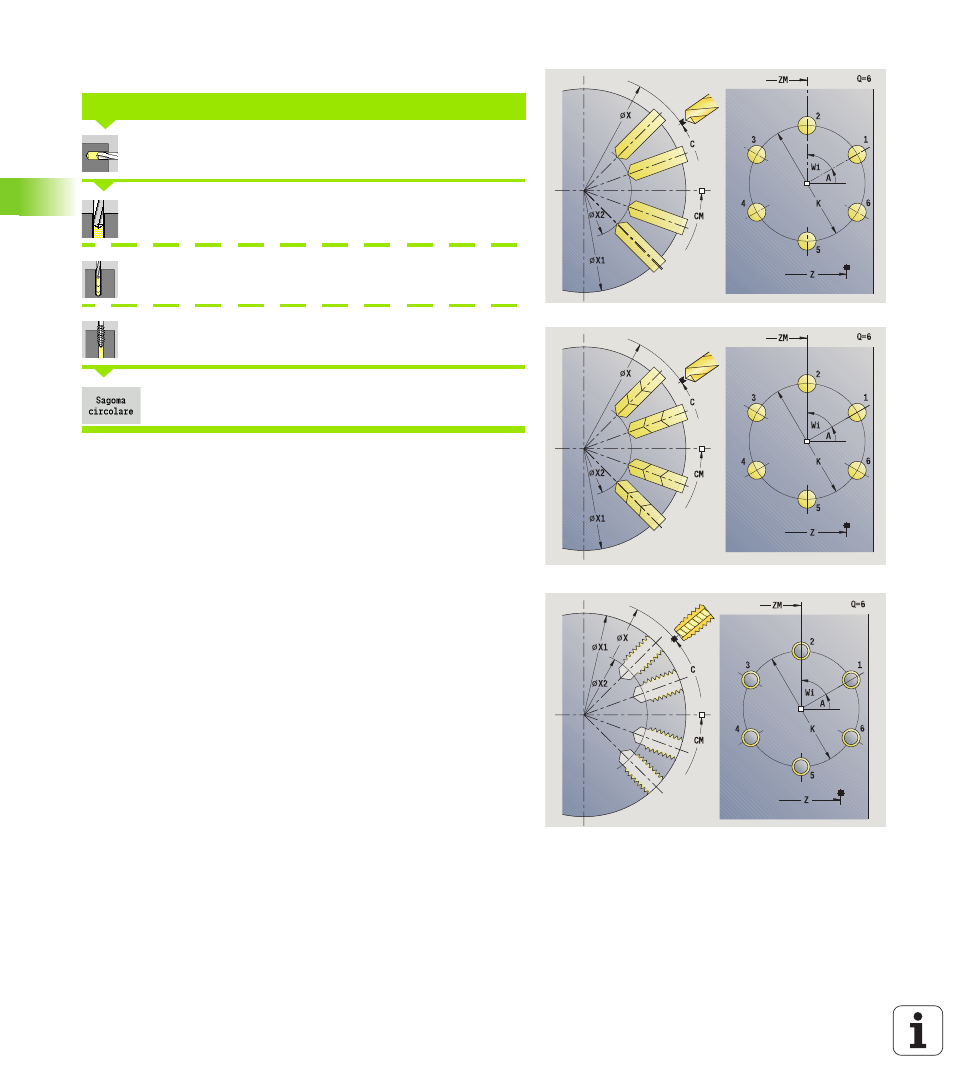

SAGOMA DI FORATURA CIRCOLARE RADIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di scanalature
ZM, CM Centro sagoma: posizione, angolo
K Diametro sagoma
A Angolo 1° foro (default: 0°)
Wi Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di fori su un cerchio)
