550 Modalità operativa Organizzazione
8.2 P
a
ra
metr
i

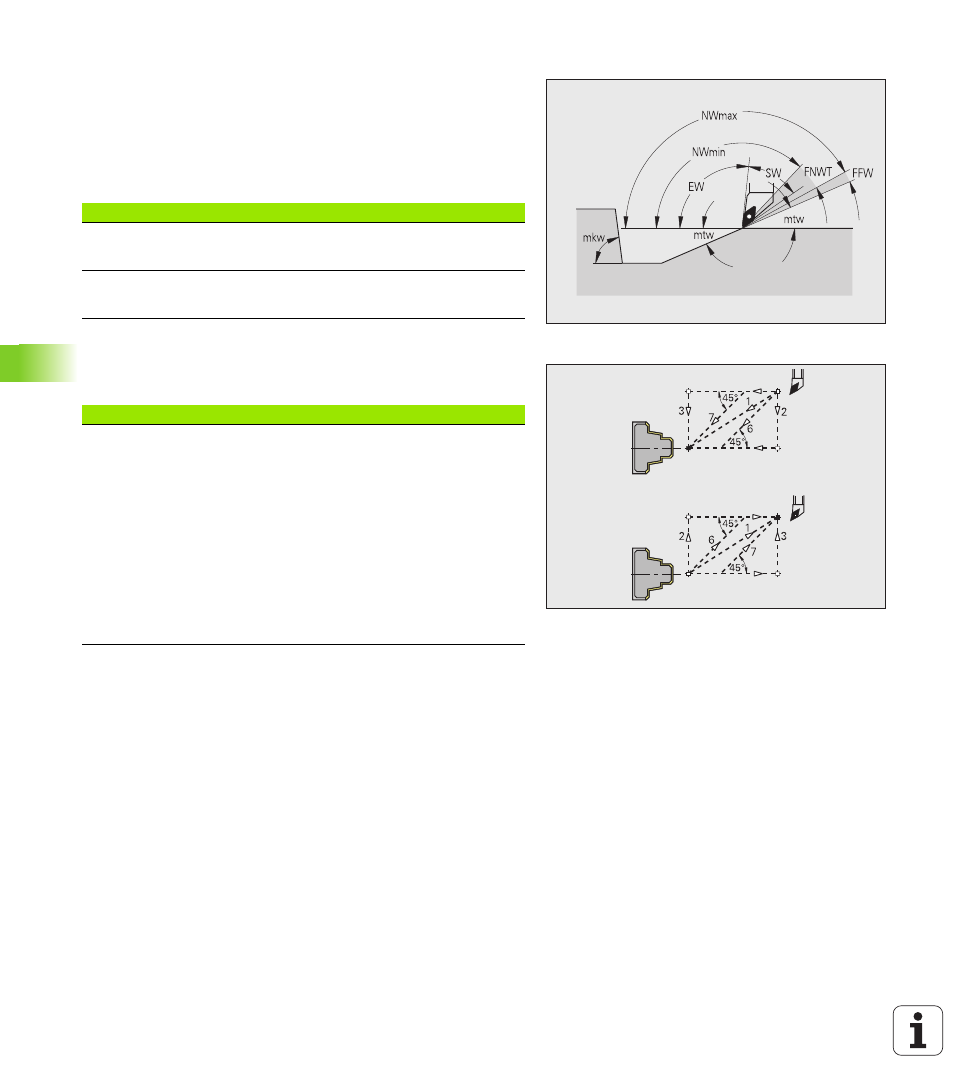

Finitura – tolleranze utensile
Per la selezione dell'utensile si applica:
 Angolo di registrazione (EW): EW >= mkw
(mkw: angolo di profilo positivo)
 Angolo di inclinazione (EW) e dell'inserto (SW):
NWmin < (EW+SW) < NWmax
 Angolo secondario (FNWT): FNWT = NWmax – NWmin
Finitura – tolleranze utensile
I movimenti avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
Tolleranze utensile
Tolleranza angolo secondario [FNWT]
Campo di tolleranza per tagliente secondario
Angolo di scarico [FFW]
Differenza minima profilo – tagliente secondario
Avvicinamento e allontanamento
 Avvicinamento finitura esterna [ANFA]
 Avvicinamento finitura interna [ANFI]
 Allontanamento finitura esterna [ABFA]
 Allontanamento finitura interna [ABFI]
Strategia di avvicinamento/allontanamento:
 1: direzione X e Z contemporaneamente
 2: prima in direzione X, poi Z
 3: prima in direzione Z, poi X
 6: inseguimento, direzione X prima di Z
 7: inseguimento, direzione Z prima di X
