Programmazione di cicli

4.5 Cicli di tr

oncat

u

ra

Troncatura-tornitura radiale – Estesa

Selezionare Cicli di troncatura

Selezionare Troncatura-tornitura

Selezionare Troncatura-tornitura radiale

Attivare il softkey Estesa

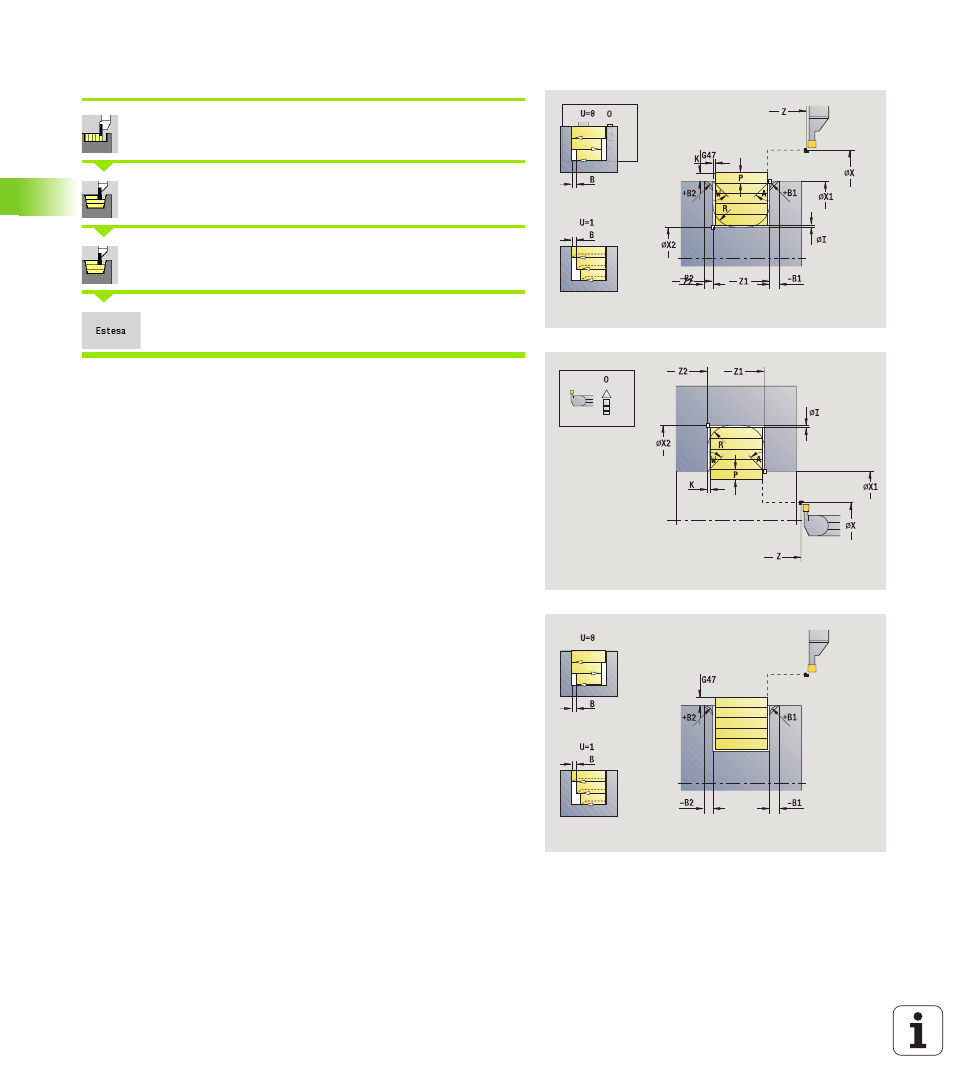

Il ciclo lavora l'area descritta da Punto di partenza X/Punto iniziale
Z1

e Punto finale profilo tenendo conto dei sovrametalli (vedere

anche "Troncatura-tornitura" a pagina 228).

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Punto iniziale profilo

X2, Z2

Punto finale profilo

P

Profondità di accostamento: profondità di accostamento
massima

O

Avanzamento di troncatura (default: avanzamento attivo)

I, K

Sovrametallo X, Z

A

Angolo iniziale (intervallo: 0° <= A < 90°)

W

Angolo finale (intervallo: 0° <= W < 90°)

R

Arrotondamento

G14

Punto cambio utensile (vedere pagina 130)

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

B1, B2

Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)

B>0: raggio raccordo

B<0: larghezza smusso

B

Larghezza offset (default: 0)

U

Lavorazione di tornitura unidirezionale (default: 0)

0: bidirezionale

1: unidirezionale

G47

Distanza di sicurezza (vedere pagina 130)
