HEIDENHAIN MANUALplus 620 169
4.4 Cicli di aspor
tazione tr
ucioli

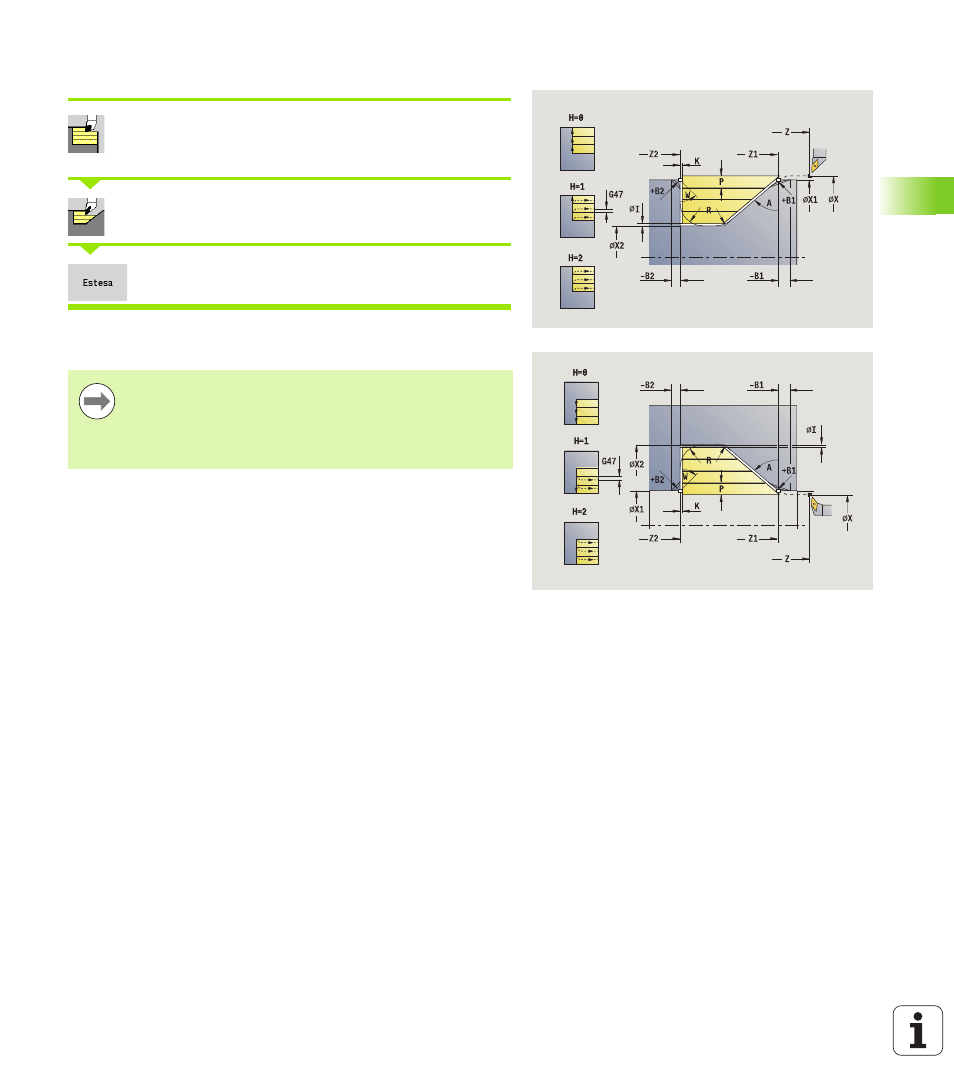

Passata assiale con entrata – Estesa
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Entrata assiale
Attivare il softkey Estesa
Il ciclo sgrossa l'area descritta da Punto iniziale profilo, Punto
finale profilo
e Angolo di entrata tenendo conto dei sovrametalli.
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
 Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
P Profondità di accostamento: profondità di accostamento
massima
H Lisciatura profilo
 0: ad ogni passata
 1: con l'ultima passata
 2: senza passata di lisciatura
I, K Sovrametallo X, Z
R Arrotondamento
A Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)
W Angolo finale – Diagonale a fine profilo
(intervallo: 0° <= W < 90°)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il
truciolo viene rotto.
