5.2 Edit
o
r ICP in modalità Cicli
5.2 Editor ICP in modalità Cicli
In modalità Cicli si creano:
 profili parte grezza complessi
 profili per la lavorazione di tornitura
 per cicli per asportazione trucioli ICP
 per cicli di troncatura ICP
 per cicli di troncatura-tornitura ICP
 profili complessi per la lavorazione di fresatura con l'asse C
 per la superficie frontale
 per la superficie cilindrica
L'editor ICP si attiva con il softkey Edit ICP, selezionabile soltanto per
l'editing di cicli ICP o cicli di fresatura ICP oppure per il ciclo Profilo
parte grezza ICP.
La descrizione dipende dal tipo di profilo. ICP applica una distinzione
sulla base del ciclo:
 profilo per la lavorazione di tornitura o profilo parte grezza: Vedere
"Elementi del profilo di tornitura" a pagina 395.
 profilo per la superficie frontale: Vedere "Profili su superficie frontale
in smart.Turn" a pagina 421.
 profilo per la superficie cilindrica: Vedere "Profili su superficie
cilindrica in smart.Turn" a pagina 429.
Lavorazione di profili per cicli

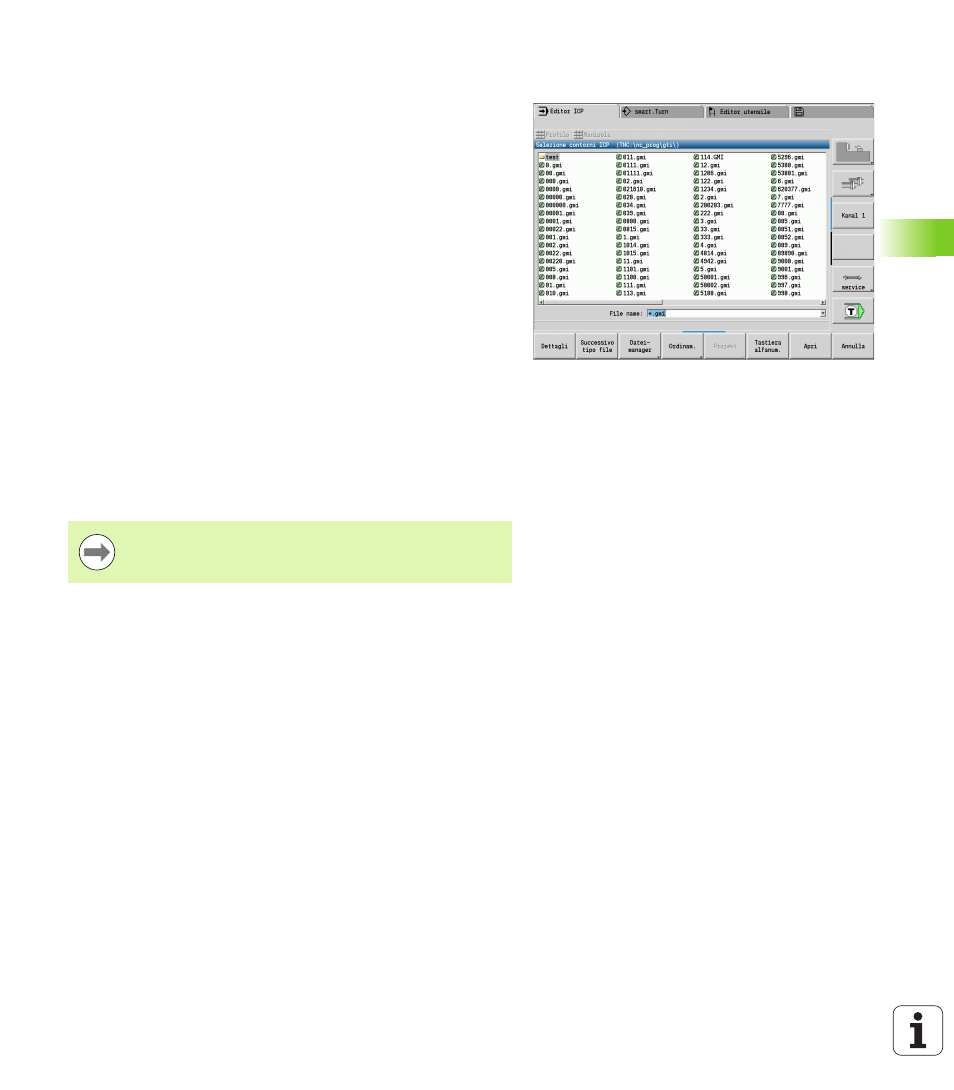

Ai profili ICP della lavorazione di cicli sono assegnati dei nomi. Il nome
del profilo è al tempo stesso il nome del file. Il nome del profilo si
impiega anche nel ciclo richiamante.
Per la definizione del nome del profilo sono disponibili le possibilità
descritte di seguito.
 Definire il nome del profilo prima di richiamare l'editor ICP nel
dialogo del ciclo (campo di immissione FK). ICP acquisisce tale
nome.
 Definire il nome del profilo nell'editor ICP. A tale scopo il campo di
immissione FK deve essere vuoto, quando si richiama l'editor ICP.
 Acquisire il profilo esistente. Quando si chiude l'editor ICP, viene
acquisito nel campo FK il nome dell'ultimo profilo lavorato.
Dopo essere usciti dall'editor ICP viene acquisito nel ciclo
l'ultimo "Numero profilo ICP" elaborato se si creano/
lavorano in successione diversi profili ICP.
