83
HEIDENHAIN TNC 426 B, TNC 430
Le coordinate per la posizione X,Y, Z e per i vettori normali
NX, NY, NZ devono essere programmate nel blocco NC
nello stesso ordine di sequenza.
La correzione 3D con vettori normali è valida per le
indicazioni di coordinate negli assi principali X, Y, Z.
Serrando un utensile con sovradimensione (valori delta
positivi), il TNC emette un messaggio d'errore.Il messaggio
d'errore può essere soppresso con la funzione ausiliaria
M107 (vedere ”5.2 Dati utensile, Cambio utensile“).
Il TNC non emette alcun messaggio d’errore in caso di
danneggiamento del profilo dovuto ad una
sovradimensione dell’utensile.

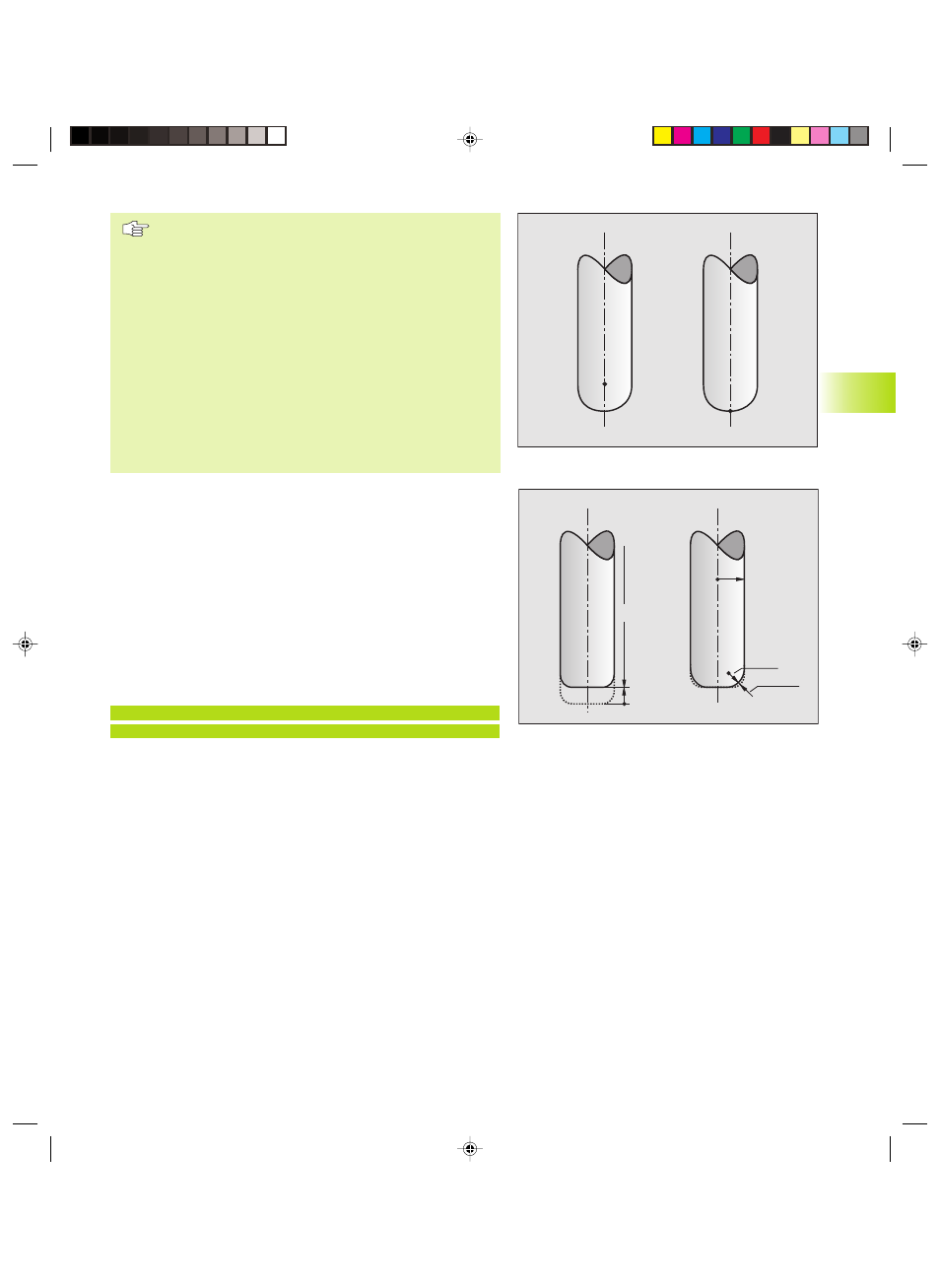

Tramite il parametro macchina 7680 si definisce se il
sistema CAD corregge la lunghezza dell‘utensile rispetto al
centro della sfera P
T
o rispetto al polo sud della sfera P
SP
.
Impiego di altri utensili: valore delta
Impiegando utensili di dimensioni diverse dagli utensili originariamente
previsti, occorre inserire la differenza di lunghezza e del raggio quali
valori delta nella tabella utensili o nella chiamata utensile TOOL CALL:
■
Valore delta positivo DL, DR, DR2
L’utensile è più grande dell’utensile originale (sovradimensione)
■
Valore delta negativo DL, DR, DR2
L’utensile è più piccolo dell‘utensile originale (sottodimensione)
Il TNC correggerà la posizione dell’utensile in base ai valori delta e ai
vettori normali.
Esempio: blocco di programma con vettori normali
LN
X+31,737 Y+21,954 Z+33,165 NX+0,2637581
NY+0,0078922 NZ0,8764339 F1000 M3
LN
Retta con correzione 3D
X, Y, Z
Coordinate corrette del punto finale della retta
NX, NY, NZ
Componenti del vettore normale
F
Avanzamento
M
Funzione ausiliaria
L‘avanzamento F e la funzione ausiliaria M possono essere inseriti e
modificati nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA.
Le coordinate del punto finale della retta e i componenti del vettore
normale vengono calcolati dal sistema CAD.
5.4 Cor
rezione tr
idimensionale dell’ut
ensile
DL>0
L
R
DR2>0
R2
P
T
P
SP
