SUPERFICIE CILINDRICA (Ciclo 27)
La macchina e il TNC devono essere predisposti dal
Costruttore per l'utilizzo del ciclo 27 SUPERFICIE
CILINDRICA

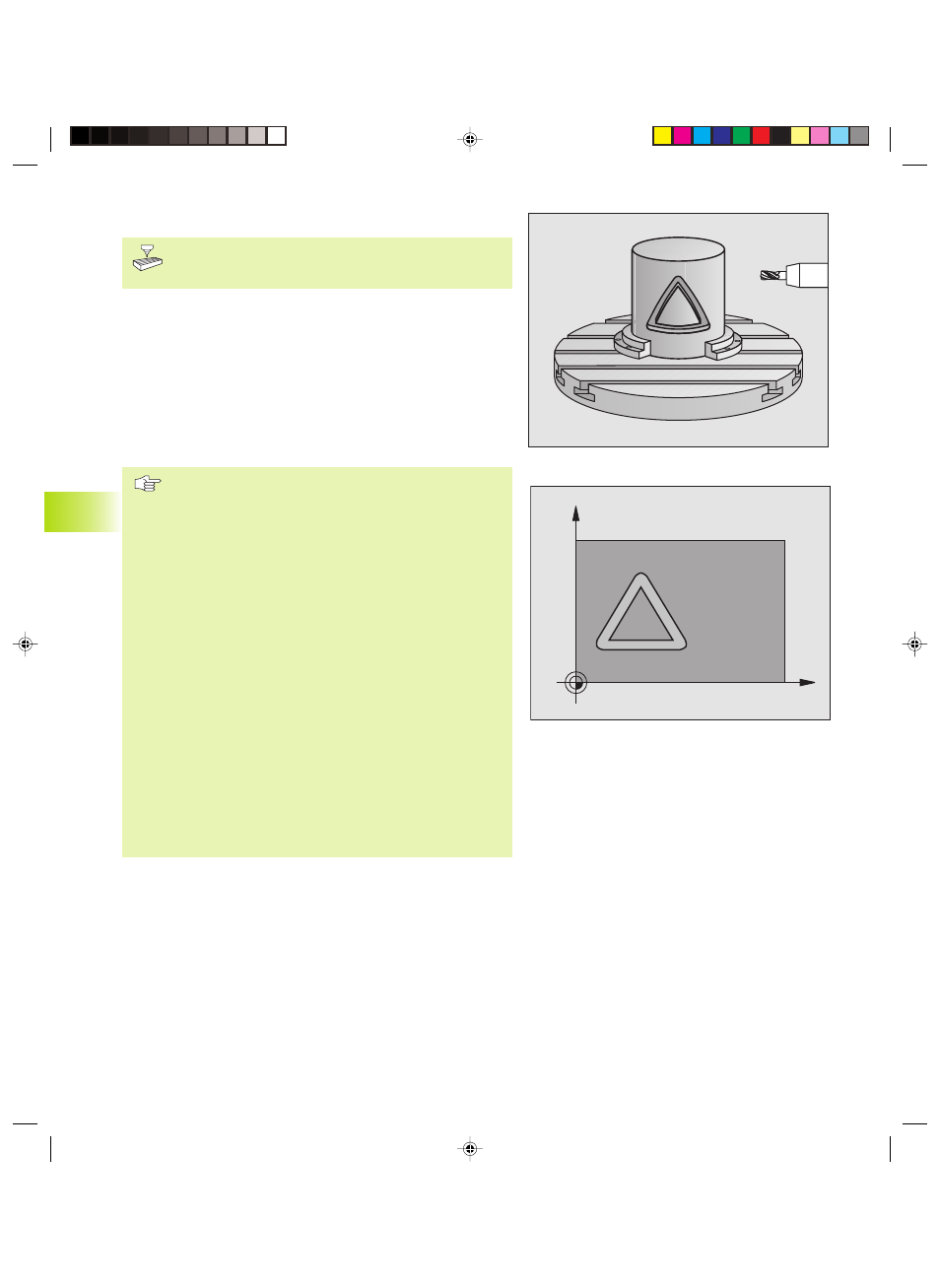

Con questo ciclo è possibile trasferire un profilo definito nello sviluppo
su una superficie cilindrica.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo 14 (PROFILO).
Il sottoprogramma contiene coordinate in un asse angolare (p.es. asse
C) e nell’asse parallelo a quest’ultimo (p.es. asse del mandrino). Quali
funzioni di traiettoria sono disponibili le funzioni L, CHF, CR, RND.
I dati nell’asse angolare possono essere inseriti a scelta in gradi o in
mm (pollici) (da stabilire nella definizione del ciclo).
Da osservare:
La memoria per un ciclo SL è limitata. Si possono
programmare p.es. al massimo 128 blocchi di rette.
Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L’asse del mandrino deve essere sempre perpendicolare
all’asse della tavola rotante. In caso contrario il TNC emette
un messaggio d’errore.
Prima di richiamare il ciclo, preposizionare l'utensile
nell'asse X (con asse del mandrino Y) sulla mezzeria della
tavola rotante.
Questo ciclo non può essere eseguito quando il piano di
lavoro è ruotato.
Il TNC verifica se la traiettoria corretta e non corretta
dell'utensile si trovano all'interno del campo di
visualizzazione dell'asse di rotazione definito nel parametro
macchina 810.x. In caso di messaggio di errore „errore di
programmazione profilo“ impostare MP 810.x = 0.
