Con CC si identifica una posizione quale centro del
cerchio: l’utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per le
coordinate polari.

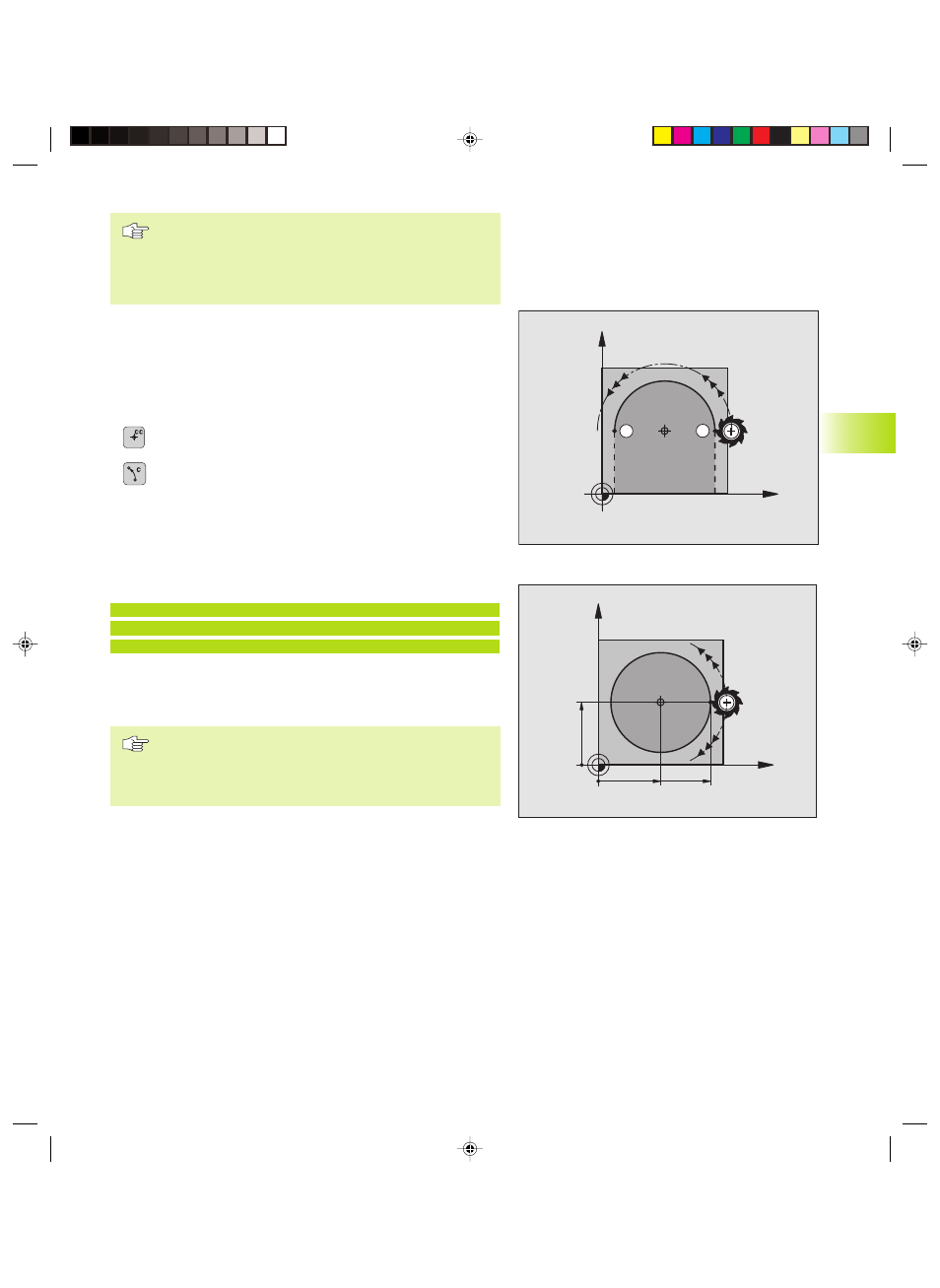

Traiettoria circolare C intorno al centro del cerchio CC
Il centro del cerchio CC deve essere definito prima di programmare la
traiettoria circolare C. L’ultima posizione dell’utensile programmata
prima del blocco C è il punto di partenza della traiettoria circolare
ú Portare l’utensile sul punto di partenza della traiettoria circolare
ú Inserire le COORDINATE del centro del cerchio
ú COORDINATE del punto finale dell’arco di cerchio
ú SENSO DI ROTAZIONE DR
Ove necessario:
ú Avanzamento F
ú FUNZIONE AUSILIARIA M
Esempi di blocchi NC
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Cerchio pieno
Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.
Il punto di partenza e il punto finale del movimento circolare
devono trovarsi sulla traiettoria circolare.
Tolleranza di inserimento: fino a 0,016 mm (definibile tramite
MP7431) X
Y
25 45
25
CC
DR+
