227 HEIDENHAIN TNC 426 B, TNC 430
FATTORE DI SCALA INDIV. PER ASSE (Ciclo 26)
Da osservare:
Gli assi di coordinate con posizioni per traiettorie circolari
non possono essere allungati o compressi con fattori di
scala differenti.
Per i singoli assi di coordinate è possibile inserire un fattore
di scala individuale.
Inoltre è possibile programmare le coordinate di un centro
valido per tutti i fattori di scala.
Questo permette un allungamento o una compressione del
profilo rispetto al centro, quindi non necessariamente dalla
e all’origine attiva come nel ciclo 11 FATTORE DI SCALA
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell’indicazione di stato
supplementare.
ú ASSE E FATTORE: inserire l' (gli) asse(i) delle
coordinate e il (i) fattore(i) dell’allungamento o della
compressione individuale per asse. Inserire un valore
positivo, al massimo 99,999 999
ú COORDINATE DEL CENTRO: centro dell‘allungamento
o della compressione individuale per asse
Gli assi delle coordinate vengono selezionati mediante softkey.
Annullamento dello spostamento
Riprogrammare il ciclo FATTORE DI SCALA inserendo il fattore 1 per
l’asse in questione

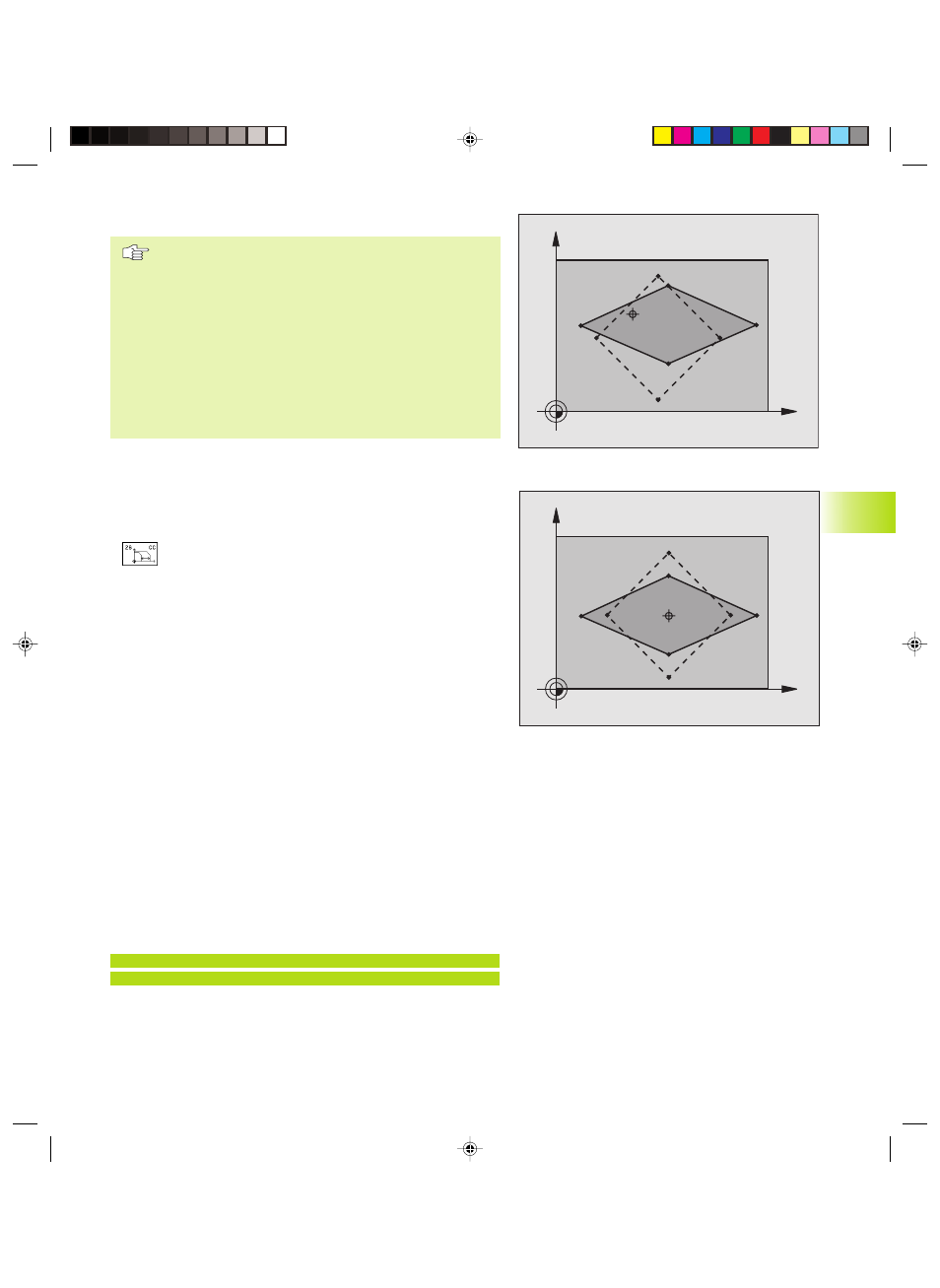

Esempio
Fattori di scala individuali per asse nel piano di lavoro
Dato: quadrilatero, vedere la grafica in basso a destra
Spigolo 1: X = 20,0 mm Y = 2,5 mm
Spigolo 2: X = 32,5 mm Y = 15,0 mm
Spigolo 3: X = 20,0 mm Y = 27,5 mm
Spigolo 4: X = 7,5 mm Y = 15,0 mm
■ Allungamento dell’asse X del fattore 1,4
■ Compressione dell’asse Y del fattore 0,6
■ Centro in CCX = 15 mm, CCY = 20 mm
Esempi di blocchi NC
CYCL DEF 26.0 FATT. SCALA ASSE
CYCL DEF 26.1 X1,4 Y0,6 CCX+15 CCY+20
8.7 Cicli per la conversione delle coordinate
X
Y
CC
X
Y
CC
1
3
4 2
