65 HEIDENHAIN TNC 426 B, TNC 430

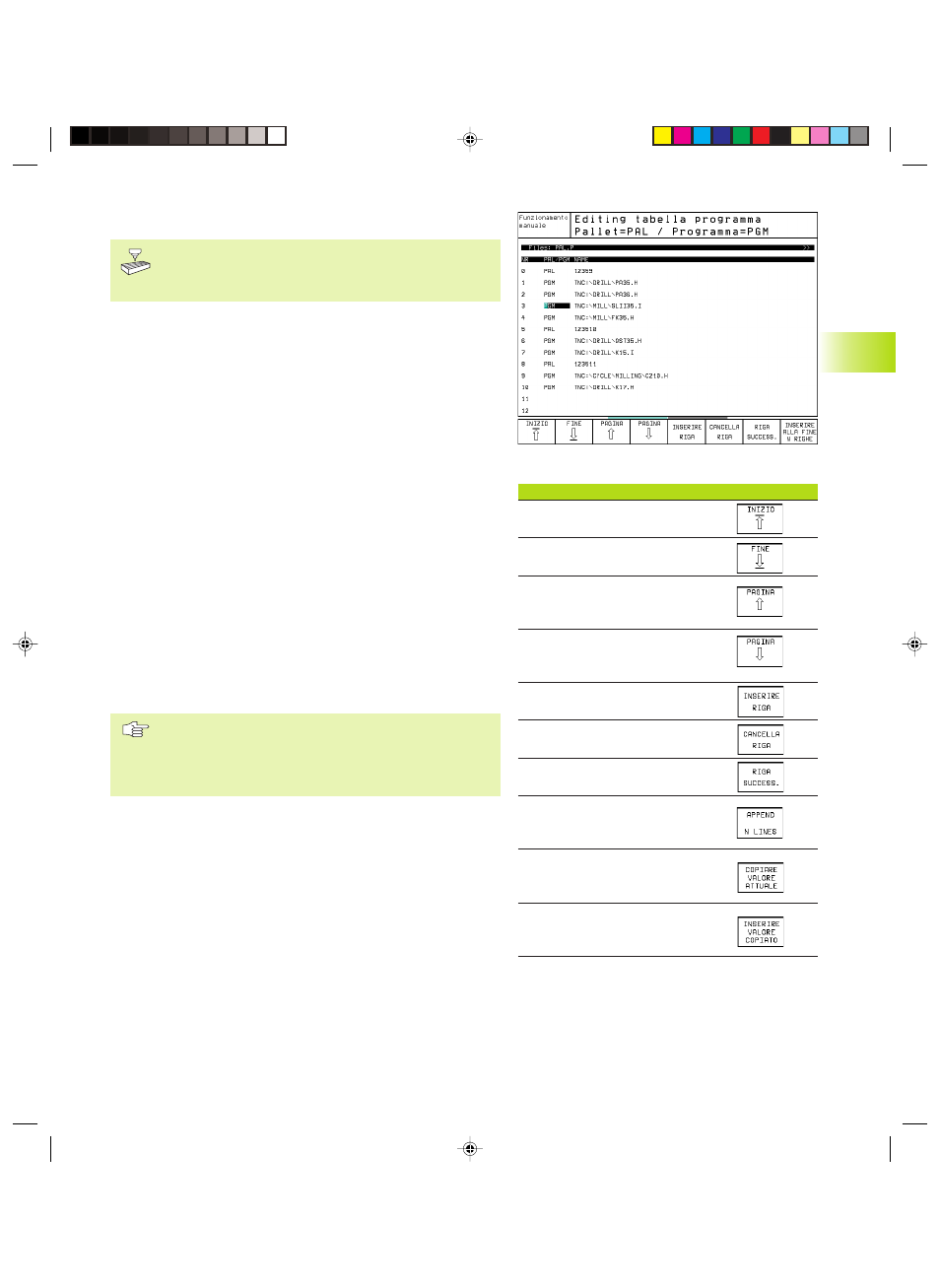

4.12 Gestione pallets
La gestione pallets è una funzione dipendente dalla
macchina. Qui di seguito vengono descritte tutte le funzioni
standard. Consultare anche il Manuale della macchina.
Le tabelle pallets vengono utilizzate nei centri di lavorazione con
cambio automatico del pallet: la tabella pallets chiama per i vari pallets
i relativi programmi di lavorazione e attiva gli spostamenti dell'origine
da tabelle origini.
Le tabelle pallets possono essere utilizzate anche per eseguire in
sequenza differenti programmi con diverse origini.
Le tabelle pallets contengono i seguenti dati:
■ PAL/PGM (introduzione obbligatoria): identificazione del pallet o
del programma NC (da selezionarsi rispettivamente con il tasto
ENT e NO ENT)
■ NOME (introduzione obbligatoria): nome del pallet o del
programma. I nomi dei pallet vengono definiti da Costruttore della
macchina (consultare il Manuale della macchina). I nomi dei
programmi devono essere memorizzati nella stessa directory
della tabella pallets, altrimenti occorre introdurre il nome
completo del percorso del programma
■ ORIGINE (introduzione a propria scelta): nome della tabella origini.
Le tabelle origini devono essere memorizzate nella stessa directory
della tabella pallets, altrimenti occorre introdurre il nome completo
del percorso della tabella origini. Le origini dalla tabella origini si
attivano nel programma NC con il ciclo 7 SPOSTAMENTO ORIGINI
■ X, Y, Z (introduzione a scelta, ulteriori assi possibili): nei nomi
pallet le coordinate programmate si riferiscono all'origine della
macchina, mentre nei programmi NC le coordinate programmate
si riferiscono all'origine del pallet.
Se prima del programma NC non è stato definito alcun
pallet, le coordinate programmate si riferiscono
all'origine della macchina. Se non si effettua alcuna
introduzione l'origine definita manualmente rimane
attiva.
Selezione di una tabella pallets
ú Selezione nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA della Gestione file dati: premere il tasto PGM MGT
ú Visualizzazione file dati del tipo .P : premere i softkey SELEZIONA
TIPO e VISUAL .P
ú Selezionare la tabella pallets con i tasti cursore o inserire un
nome per una nuova tabella
ú Confermare la selezione con il tasto ENT
Funzione Softkey
Selezione dell’inizio della tabella
Selezione della fine della tabella
Selezione pagina precedente
della tabella
Selezione pagina successiva
della tabella
Inserimento di una riga a fine tabella
Cancellazione di una riga a fine tabella
Selezione inizio della riga successiva
Aggiungere il numero di righe
inseribili alla fine della tabella
Copiatura campo evidenziato in chiaro
(2º livello softkey)
Inserimento del campo copiato
(2º livello softkey)
