85

HEIDENHAIN TNC 426 B, TNC 430

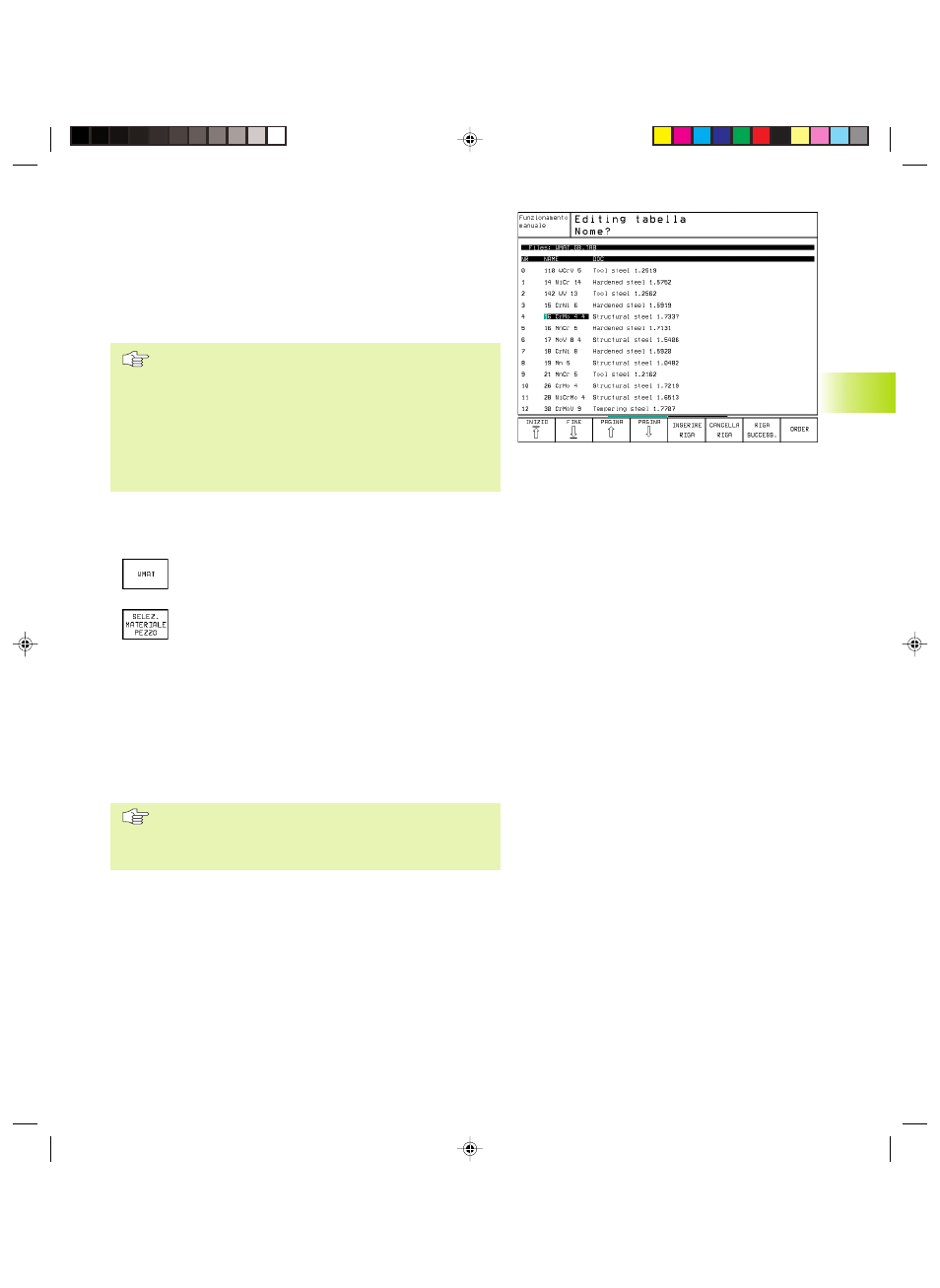

Tabella per i materiali dei pezzi

I materiali dei pezzi vengono definiti nella tabella WMAT.TAB (vedere
figura centrale). La WMAT.TAB è memorizzata di serie nella directory
TNC:\ e può contenere un numero a piacere di nomi di materiali. I
nomi dei materiali possono aver una lunghezza massima di 32
caratteri (compresi eventuali spazi). Il TNC visualizza il contenuto della
colonna NOME quando nel programma viene definito il materiale del
pezzo (vedere paragrafo successivo).

Modificando la tabella standard dei materiali è necessario
copiarla in una diversa directory. Altrimenti le modifiche
apportate verrebbero sovrascritte in occasione di un
aggiornamento del software con i dati standard
HEIDENHAIN. Definire per questo il percorso nel file
TNC.SYS con la parola chiave WMAT= (vedere ”File di
configurazione TNC.SYS“ più avanti in questo capitolo).

Per evitare perdite di dati salvare il file WMAT.TAB ad
intervalli regolari.

Definizione del materiale del pezzo nel programma NC
Nel programma NC si seleziona il materiale tramite il softkey WMAT
dalla tabella WMAT.TAB:

ú

Programmazione del materiale del pezzo: premere nel
modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA il softkey WMAT.

ú

Visualizzazione tabella WMAT.TAB: premere il softkey
SELEZ. MATERIALE PEZZO; il TNC visualizzerà in una
finestra sovrapposta i materiali memorizzati nella
WMAT.TAB

ú

Selezione del materiale del pezzo: portare il campo
chiaro con i tasti freccia sul materiale desiderato e
confermare con il tasto ENT. Il TNC inserisce il materiale
nel blocco WMAT Per poter scorrere più velocemente le
tabelle dei materiali, premere il tasto SHIFT e quindi il
tasto freccia. Il TNC consente di spostarsi di pagina in
pagina.

ú

Conclusione del dialogo: premere il tasto END

Se si modifica in um programma il blocco WMAT il TNC
emette un messaggio di avvertimento. Controllare se i dati
di taglio memorizzati nel blocco TOOL CALL sono ancora
validi.
