8 Programmazione: Cicli 224
LAVORAZIONE SPECULARE (Ciclo 8)

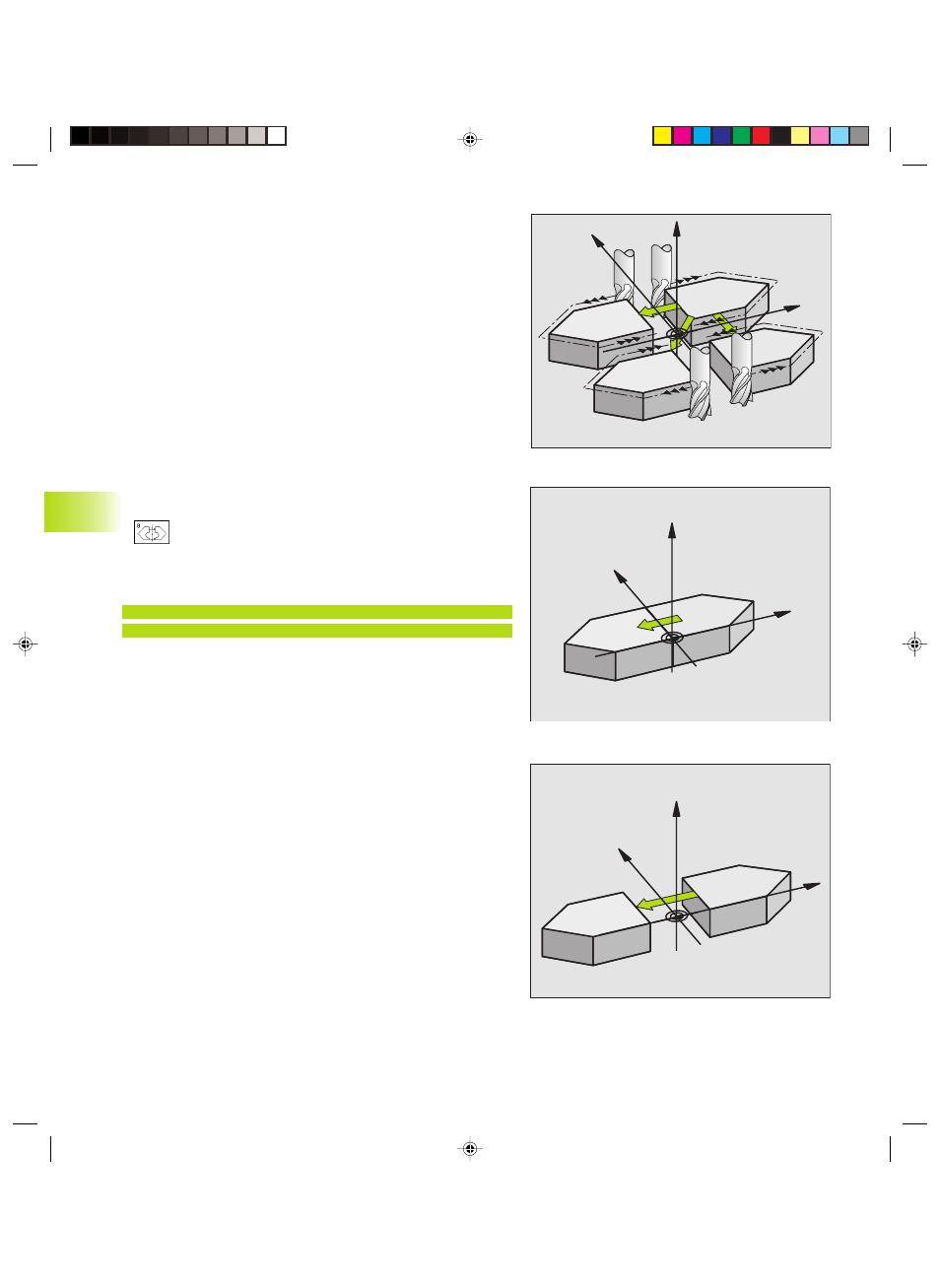

Con questo ciclo il TNC consente l’esecuzione speculare di una
lavorazione nel piano di lavoro. Vedere figura in alto a destra.
Attivazione
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche nel modo operativo INTRODUZIONE MANUALE DATI. Il
TNC visualizza gli assi di specularità attivi nell’indicazione di stato
supplementare.
■ Ribaltando un solo asse cambia il senso di rotazione dell’utensi-
le. Questo non vale per i cicli di lavorazione
■ Ribaltando due assi, il senso di rotazione rimane invariato
Il risultato del ribaltamento dipende dalla posizione dell’origine
■ Origine sul profilo da ribaltare: l’elemento verrà ribaltato diret-
tamente intorno all’origine, vedere figura in centro a destra
■ L’origine si trova all’esterno del profilo da ribaltare: l’elemento
verrà anche spostato; vedere figura in basso a destra
ú ASSE SPECULARE ?: inserire l’asse da ribaltare; si
possono ribaltare tutti gli assi, compresi gli assi
rotatori, ad eccezione dell'asse del madrino e del suo
asse secondario.
Esempi di blocchi NC:
79 CYCL DEF 8.0 LAVORAZIONE SPECULARE
80 CYCL DEF 8.1 X Y
Annullamento dello spostamento
Riprogrammare il ciclo SPECULARITA’ inserendo NO ENT.
8.7 Cicli per la conversione delle coordinate
Y
X
Z
Y
X
Z
Y
X
Z
