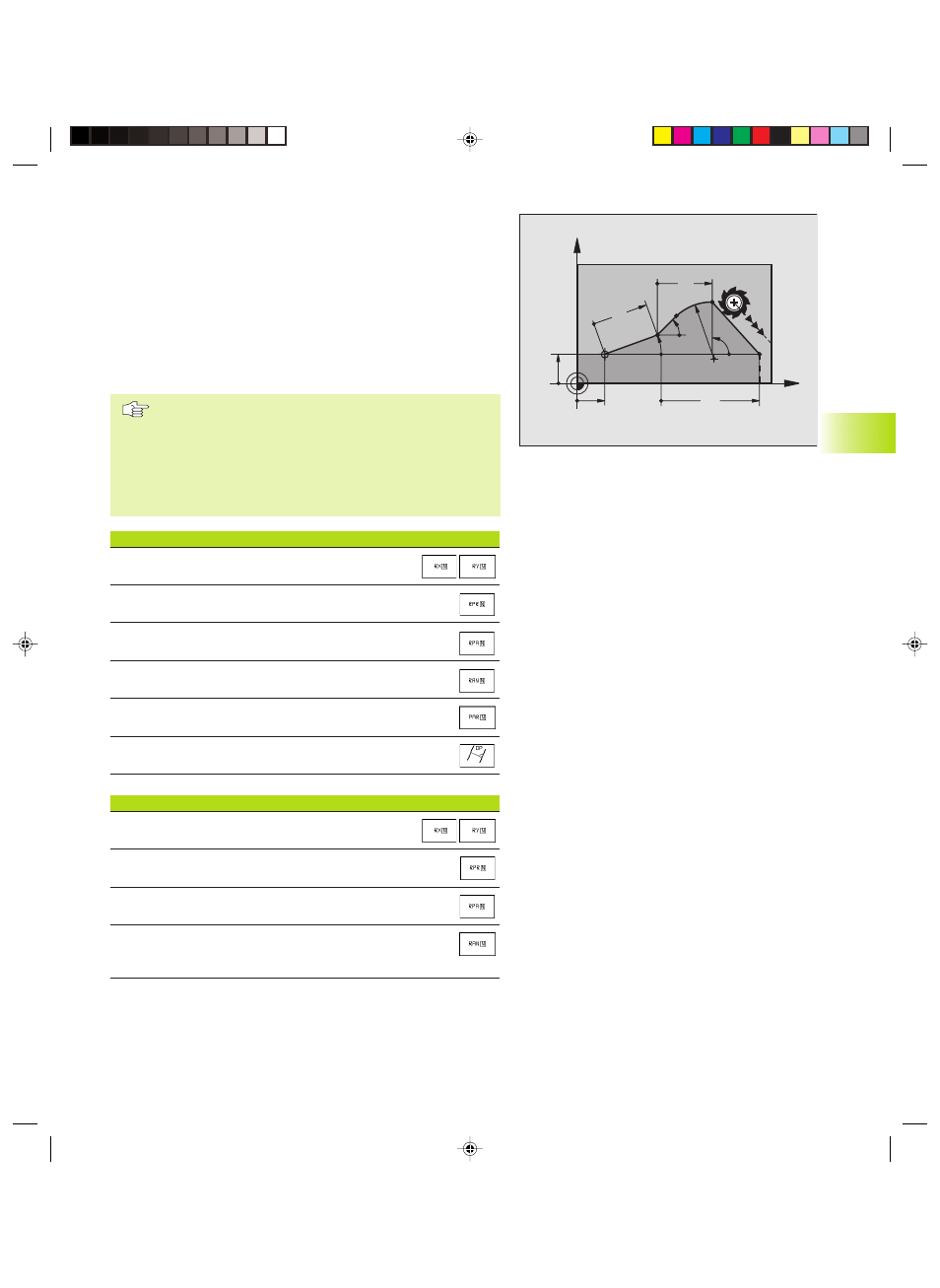

123 HEIDENHAIN TNC 426 B, TNC 430
Riferimenti relativi
I riferimenti relativi sono dati che si riferiscono ad un altro elemento di
profilo. I softkey e le istruzioni di programma per i riferimenti relativi
iniziano con una “R“. Le quote indicate sulla figura a destra dovrebbero
essere programmate quali riferimenti relativi.
Le coordinate e gli angoli dei riferimenti relativi devono essere sempre
programmati come valori incrementali. Inoltre si deve indicare il
numero del blocco dell‘elemento di profilo al quale essi si riferiscono.
Le coordinate e gli angoli dei riferimenti relativi devono essere sempre
programmati come valori incrementali. Inoltre si deve indicare il
numero del blocco dell‘elemento di profilo al quale essi si riferiscono.
L’elemento di profilo, del quale si precisa il numero di
blocco, non deve trovarsi oltre 64 blocchi di
posizionamento prima del blocco nel quale si programma il
riferimento.
Cancellando un blocco al quale si è fatto riferimento, il TNC
emette un messaggio d‘errore. Modificare pertanto il
programma prima di cancellare questo blocco.
Riferimenti relativi per una retta libera Softkey
Coordinata riferita al punto finale del blocco N
Modifica raggio in coordinate polari rispetto al blocco N
Modifica angolo in coordinate polari rispetto al blocco N
Distanza tra retta ed elemento di profilo parallelo
Riferimenti relativi per le coor. di una traiet. circ.
Distanza tra retta ed elemento di profilo parallelo
Riferimenti relativi per le coor. del centro del cerchio Softkey
Coordinata riferita al punto finale del blocco N
Modifica raggio in coordinate polari rispetto al blocco N
Modifica angolo in coordinate polari rispetto al blocco N
Angolo tra la tangente d’entrata dell’arco di cerchio
e un altro elemento del profilo
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
