8 Programmazione: Cicli 164
MASCHIATURA senza compensatore utensile GS
(Ciclo 17)
La macchina e il TNC devono essere predisposti dal
costruttore per la maschiatura senza compensatore
utensile.
Il TNC esegue la maschiatura senza compensatore utensile, in uno o
più passi di lavorazione.
Vantaggi rispetto al ciclo maschiatura con compensatore utensile:
■ Maggiore velocità di lavorazione
■ Possibilità di ripetere la lavorazione sullo stesso filetto, perché alla
chiamata del ciclo il mandrino si orienta sulla posizione di 0° (in
funzione del parametro macchina 7160)
■ Maggiore campo di spostamento dell‘asse del mandrino per la
mancanza del compensatore
Da osservare:
Programmare un’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0
Programmare l‘istruzione di posizionamento sul punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ FORATURA
definisce la direzione della lavorazione.
Il TNC calcola l’avanzamento in funzione del numero di giri.
Azionando la manopola del potenziometro di regolazione del
numero di giri durante la maschiatura, il TNC adatta
l’avanzamento automaticamente
La manopola del potenziometro di regolazione
dell’avanzamento è disattivata
Alla fine del ciclo il mandrino si arresta. Riavviare il
mandrino con M3 (o M4) prima della lavorazione
successiva.

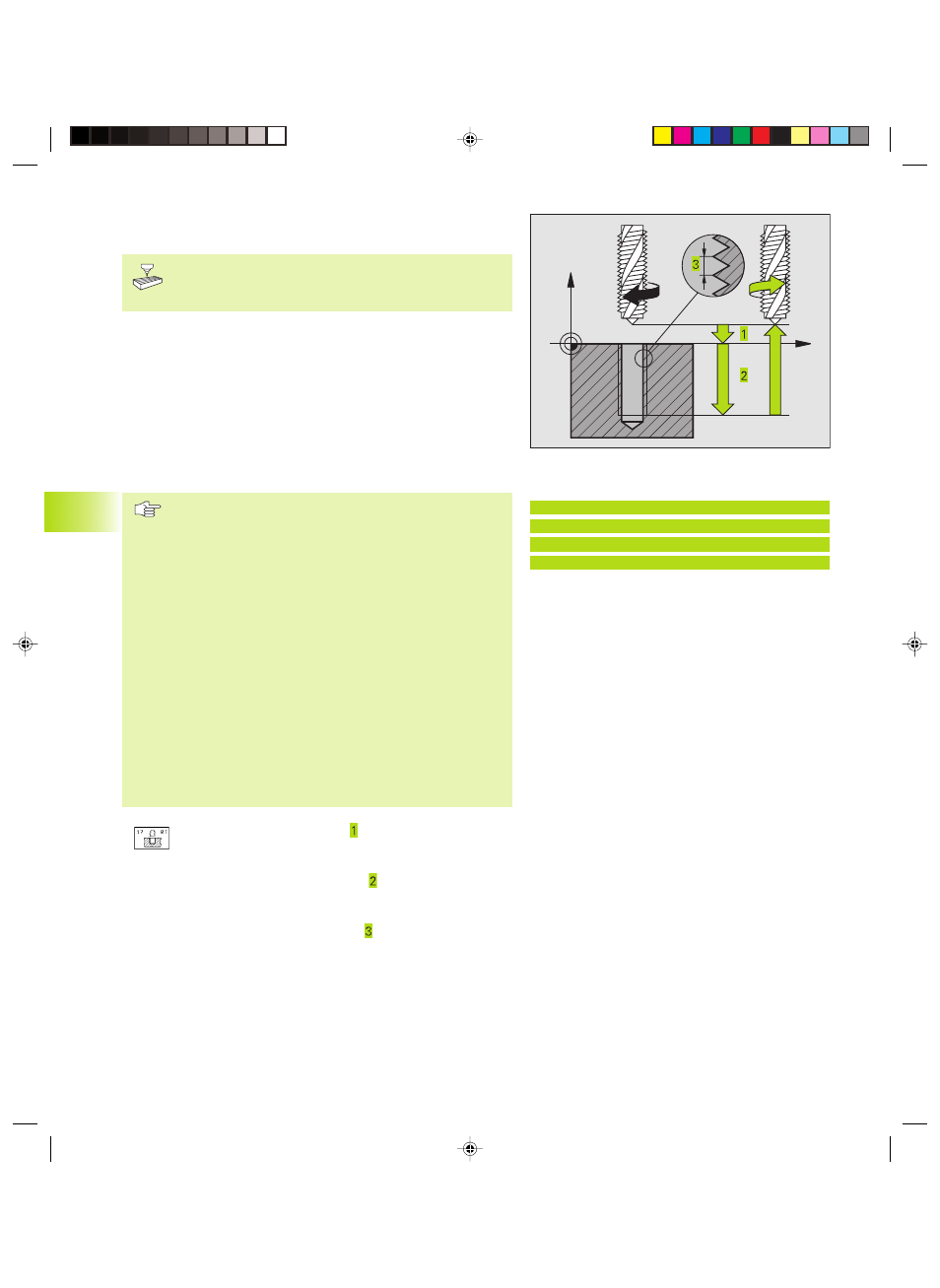

ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la
superficie del pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo (inizio della filettatura)
e l’estremità della filettatura
ú PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = Filettatura destrorsa
– = Filettatura sinistrorsa
8.2 Cicli di foratura
X
Z
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di
STOP il TNC visualizzerà il softkey OPERAZ.
MANUALE. Premendo il softkey OPERAZ. MANUALE
l'utensile può essere disimpegnato dal programma.
Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell’asse mandrino
attivo.
Esempi di blocchi NC:
18 CYCL DEF 17.0 MASCHIATURA GS
19 CYCL DEF 17.1 DIST 2
20 CYCL DEF 17.2 PROF. -20
21 CYCL DEF 17.3 PASSO +1
