139 HEIDENHAIN TNC 426 B, TNC 430
Inserimento di un cerchio di arrotondamento tra
tratti di rette: M112
Per motivi di compatibilità la funzione M112 resta comunque
disponibile. Per definire la tolleranza per la fresatura rapida di profili la
HEIDENHAIN consiglia comunque di utilizzare il ciclo TOLLERANZA
(vedere ”8.8 Cicli speciali”)
Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l’utensile danneggerebbe

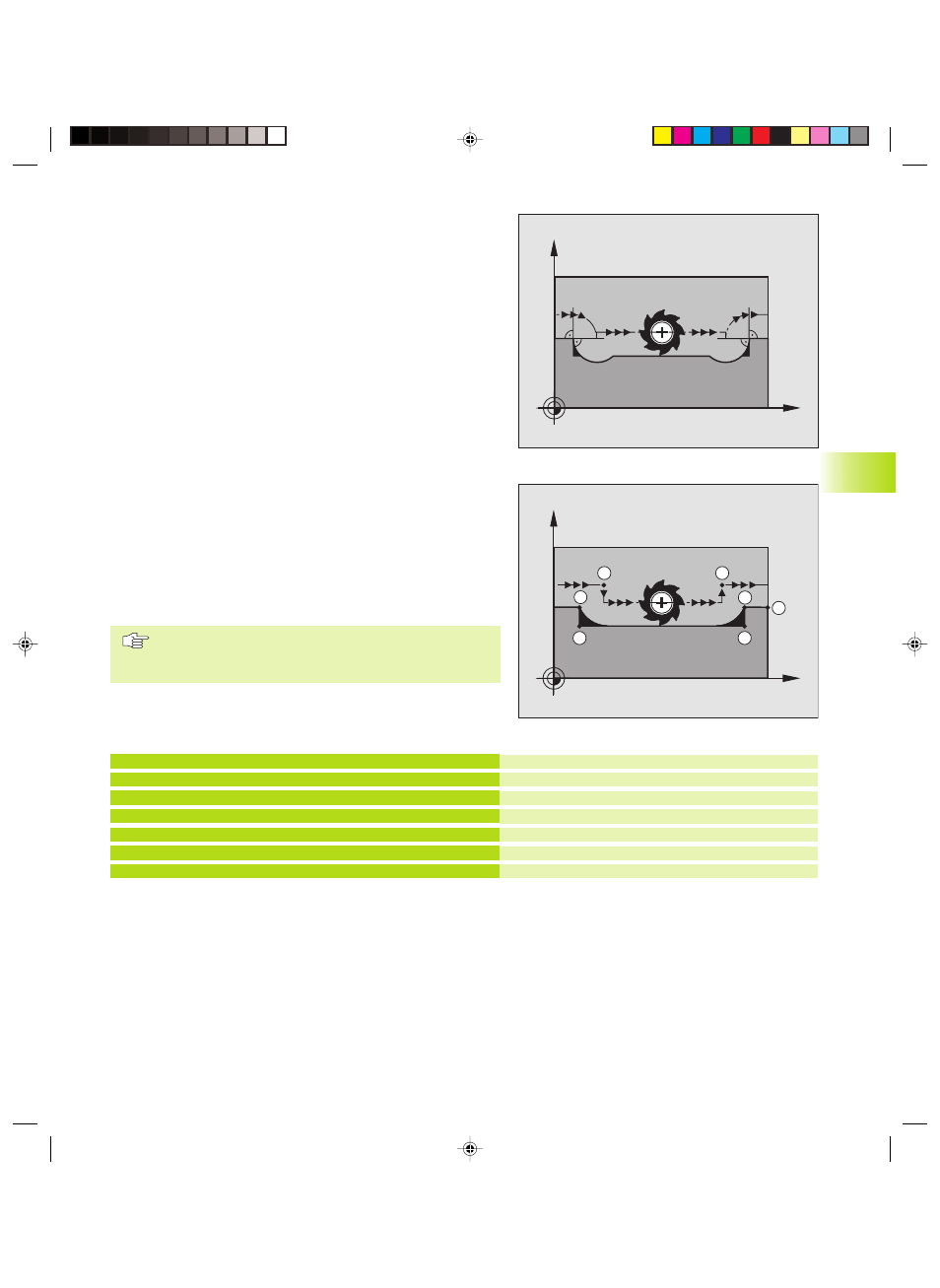

in questo modo il profilo stesso. Vedere figura in alto a destra.
In questi punti il TNC interromperà pertanto l’esecuzione del pro-
gramma, emettendo il messaggio d’errore ”RAGGIO UTENSILE
TROPPO GRANDE”.
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli elementi
del profilo - come per gli angoli interni - facendo passare l’utensile da
questo punto. Vedere figura in basso a destra.
Programmare M97 nel blocco nel quale è definito lo spigolo esterno.
Attivazione
M97 è attiva solo nel blocco di programma, nel quale viene
programmata.
Con M97 la lavorazione degli spigoli rimane incompleta. In
questi casi occorre ripassarli con un utensile avente un
raggio più piccolo.
7.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
X
Y
X
Y
S
16
17
15 14
13
S
Raggio utensile grande
Posizionamento sul punto 13 del profilo
Lavorazione del gradino piccolo 13 -14
Posizionamento sul punto 15 del profilo
Lavorazione del gradino piccolo 15-16
Posizionamento sul punto 17 del profilo
Esempi di blocchi NC
5 TOOL DEF L ... R+20
...
13
L X ... Y ... R.. F .. M97
14 L IY–0,5 .... R .. F..
15 L IX+100 ...
16 L IY+0,5 ... R .. F.. M97
17 L X .. Y ...
