193 HEIDENHAIN TNC 426 B, TNC 430
PROFILO (Ciclo 14)
Nel ciclo 14 (profilo) vengono elencati tutti i sottoprogrammi da
sovrapporsi per formare un determinato profilo.
Da osservare:
Il ciclo 14 è DEF attivo, cioè è attivo a partire dalla sua
definizione nel programma
Nel ciclo 14 si possono specificare al massimo 12
sottoprogrammi (elementi di profilo)
ú NUMERI LABEL PER IL PROFILO: si devono inserire
tutti i numeri di label dei singoli sottoprogrammi da
sovrapporre per l‘esecuzione del profilo. Ogni numero
deve essere confermato con il tasto ENT e l‘inserimento
dei dati deve essere concluso con il tasto END.
Esempi di blocchi NC:
55 CYCL DEF 14.0 PROFILO
56 CYCL DEF 14.1 LABEL PER PROFILO 1 /2 /3

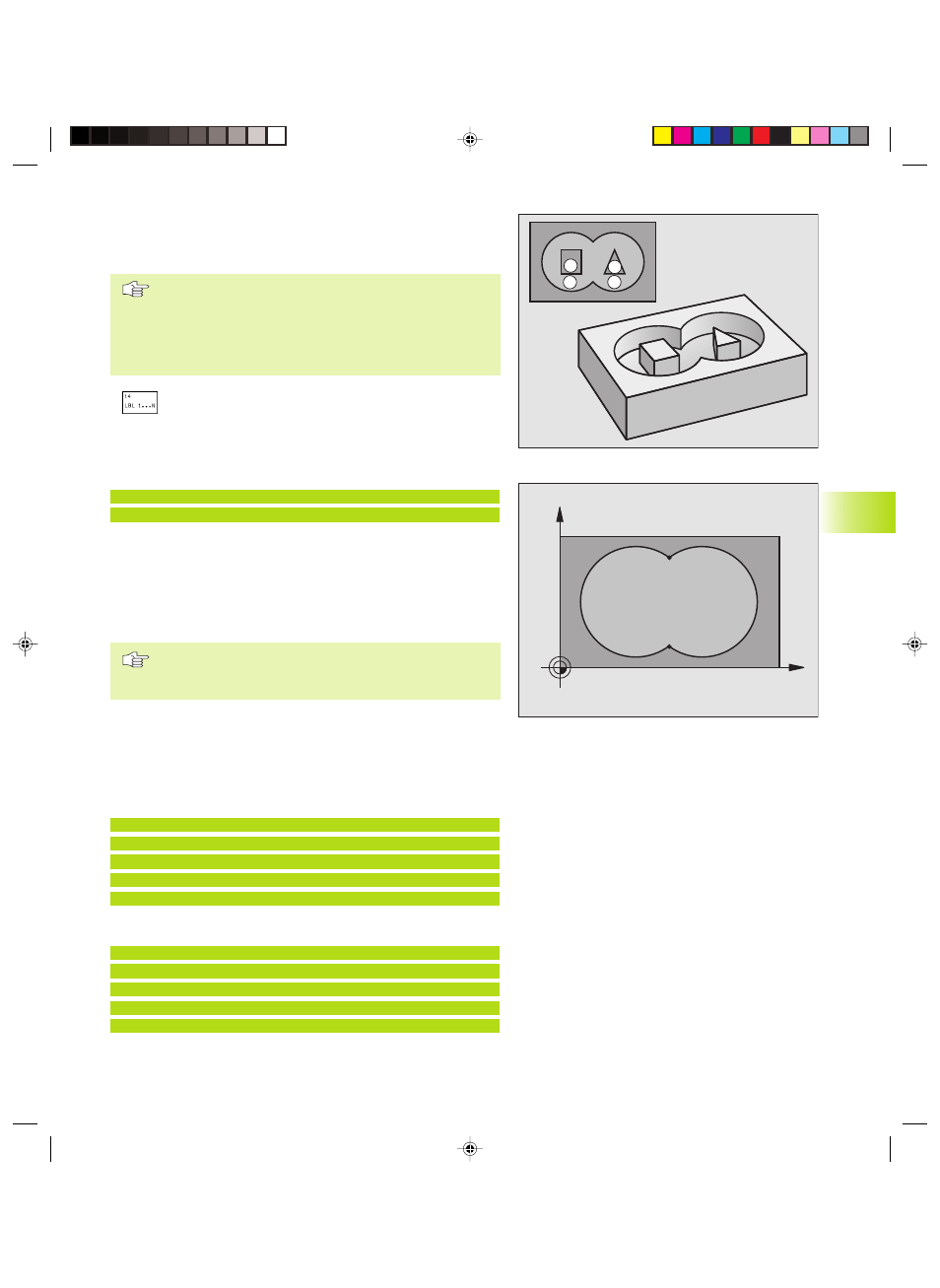

Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca con
una tasca sovrapposta o rimpicciolire un‘isola.
Sottoprogrammi: tasche sovrapposte
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo 14 PROFILO.
Le tasche A e B si sovrappongono.
I punti di intersezione S
1
e S
2
vengono calcolati dal TNC, non occorre
programmarli.
Le tasche vengono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca sinistra
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Sottoprogramma 2: Tasca destra
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
8.5 Cicli SL
A
C D
B
X
Y
A B
S
1
S
2
