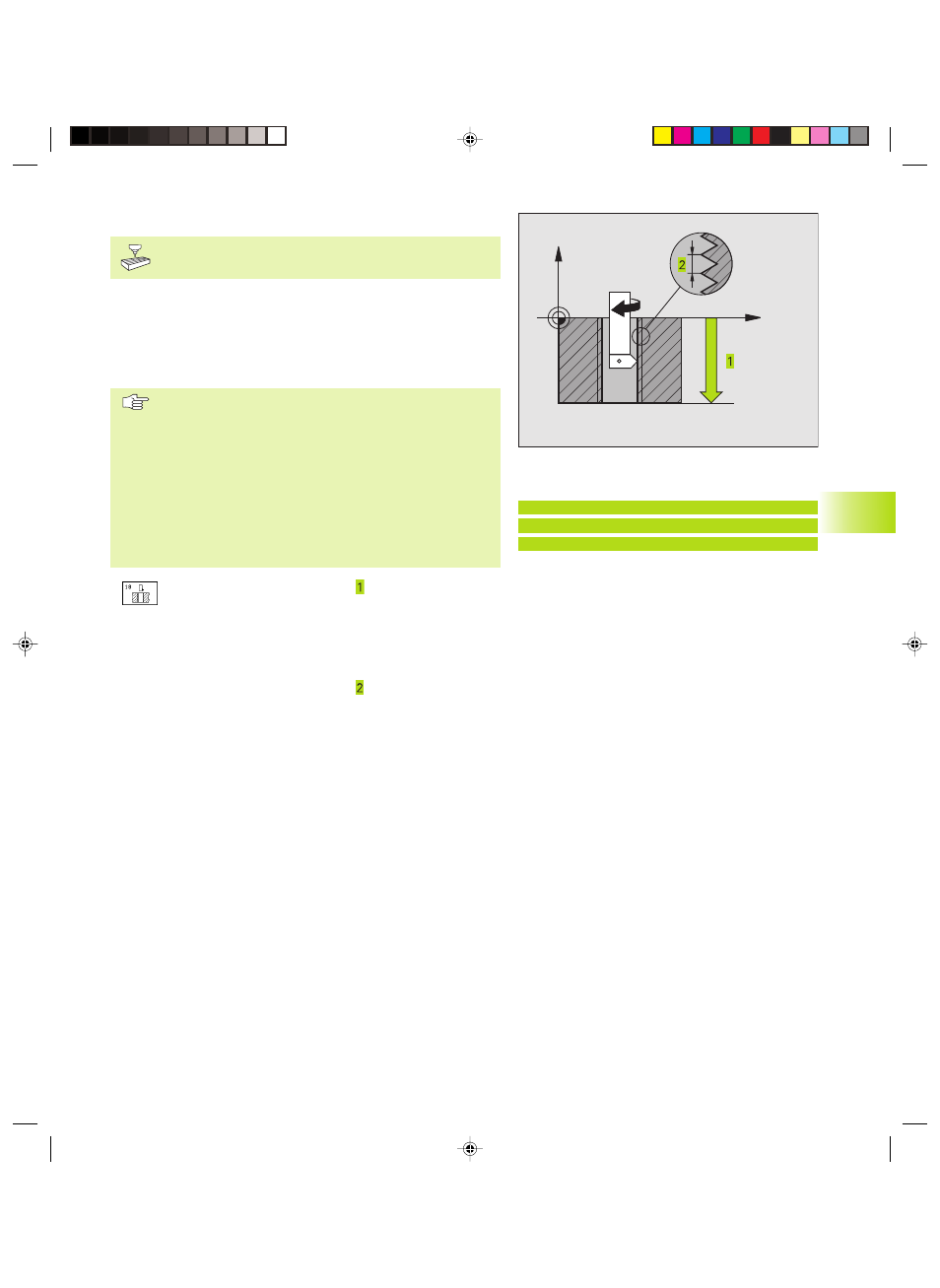

FILETTATURA (Ciclo 18)

La macchina e il TNC devono essere predisposti per la
filettatura dal Costruttore della macchina.

Nel ciclo 18 FILETTATURA l’utensile si porta con il numero di giri attivo
e con mandrino regolato dalla posizione attuale fino alla
PROFONDITA’. Sul fondo del foro il mandrino si arresta.
L’avvicinamento e il ritiro devono essere inseriti separatamente,
possibilmente in un ciclo del Costruttore. Il costruttore della macchina
darà tutte le informazioni al riguardo.

Da osservare:

Il TNC calcola l’avanzamento in funzione del numero di giri.
Azionando la manopola del potenziometro di regolazione del
numero di giri, l’avanzamento viene adattato
automaticamente.

La manopola del potenziometro di regolazione
dell’avanzamento è disattivata

Il TNC inserisce e disinserisce il mandrino
automaticamente. M3/M4 non possono essere
programmate prima della chiamata del ciclo.

ú

PROFONDITA’ DI FORATURA : distanza tra la
posizione attuale dell’utensile e l‘estremità della
filettatura

Il segno della PROFONDITA‘ DI FORATURA definisce la
direzione della lavorazione (”–” corrisponde alla
direzione negativa nell’asse del mandrino)

ú

PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = Filettatura destrorsa (M3 con PROF. NEGATIVA)
= Filettatura sinistrorsa (M4 con PROF. NEGATIVA)

8.2 Cicli di foratura

X

Z

Esempi di blocchi NC:

22 CYCL DEF 18.0 FILETTATURA
23 CYCL DEF 18.1 PROF. -20
24 CYCL DEF 18.2 PASSO +1
