8 Programmazione: Cicli
180
ú
DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú
PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú
PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota complessiva alla quale l’utensile
nell'asse del mandrino viene accostato con moto
alternato
ú
AMBITO DI LAVORAZIONE (0/1/2) Q215: definizione
dell'ambito di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
ú
COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú
2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra l’utensile e il
pezzo (il dispositivo di serraggio)
ú
CENTRO 1º ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
ú
CENTRO 2º ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
ú
LUNGHEZZA 1º LATO Q218 (valore parallelo all‘asse
principale del piano di lavoro): inserire il lato più lungo
della scanalatura
ú
LUNGHEZZA 2º LATO Q219 (valore parallelo all‘asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza della scanalatura è
uguale al diametro dell’utensile, il TNC esegue solo la
sgrossatura (fresatura di asole)
ú
ANGOLO DI ROTAZIONE Q224 (assoluto): angolo
intorno al quale viene ruotata l’intera scanalatura; il
centro di rotazione corrisponde al centro della
scanalatura
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
u
re

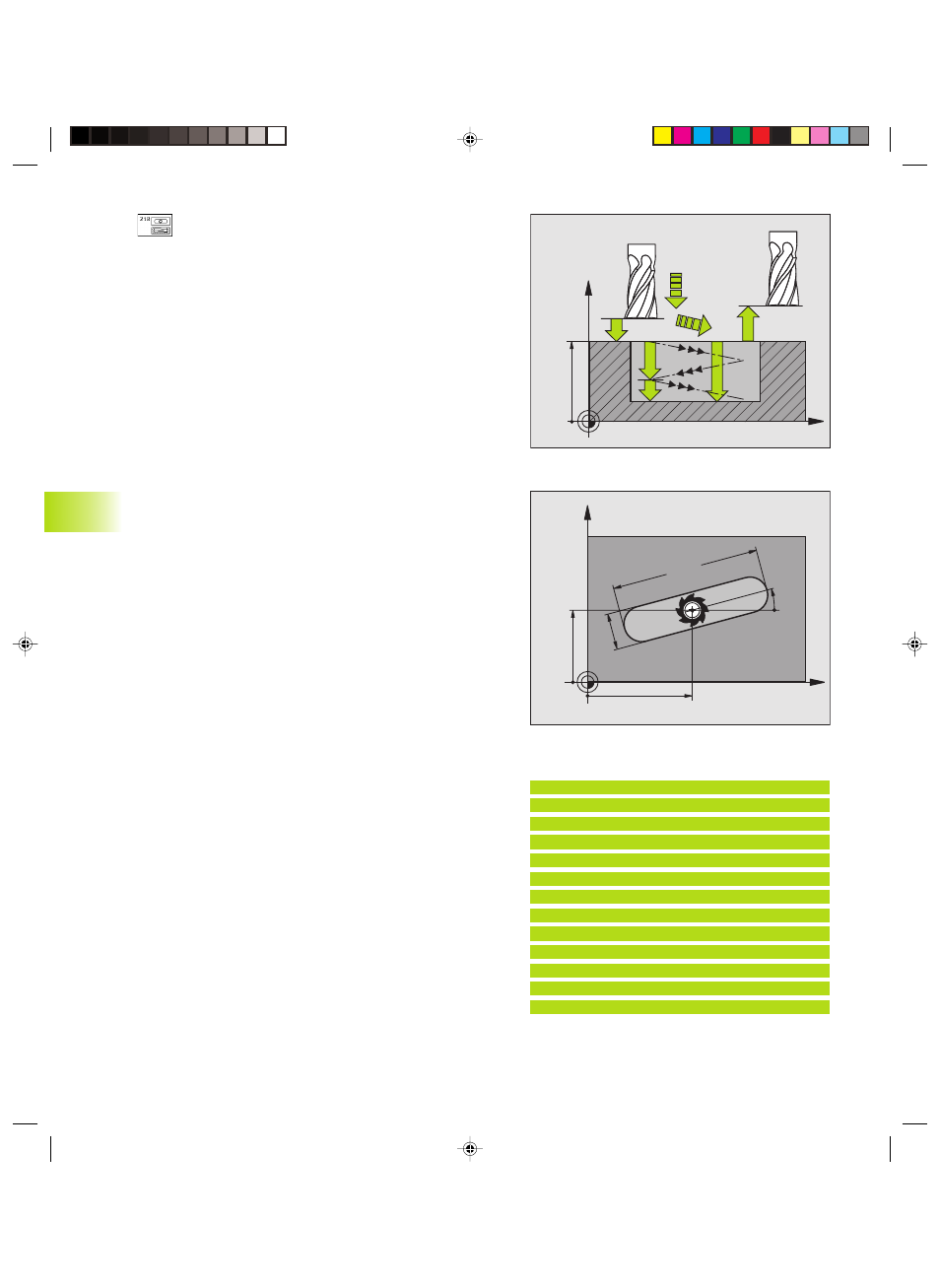

X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Esempi di blocchi NC:
51 CYCL DEF 210 SCANALATURA CON PEND.
Q200=2
;DISTANZA DI SICUREZZA
Q201=-20
;PROFONDITA
Q207=500
;AVANZAMENTO FRESATURA
Q202=5
;PROF. INCREMENTO
Q215=0
;AMBITO DI LAVORAZIONE
Q203=+0
;COORDINATE SUPERFICIE
Q204=50
;2. DIST. SICUREZZA
Q216=+50
;CENTRO 1. ASSE
Q217=+50
;CENTRO 2. ASSE
Q218=80
;LUNGHEZZA 1. LATO
Q219=12
;LUNGHEZZA 2. LATO
Q224=+15
;ANGOLO DI ROT.
