11 HEIDENHAIN TNC 426 B, TNC 430
1.5 Accessori: sistemi di tastatura 3D e
volantini elettronici HEIDENHAIN
Sistemi di tastatura 3D
Con i vari sistemi di tastatura 3D HEIDENHAIN si possono
■ Allineare automaticamente i pezzi
■ Impostare gli indici di riferimento in modo rapido e preciso
■ Eseguire misurazioni sul pezzo durante l’esecuzione del
programma
■ Digitalizzare profili 3D (opzione)
■ Misurare e controllare gli utensili
Tutte le funzioni di tastatura sono descritte in un manuale
separato. Per richiedere tale manuale rivolgersi
eventualmente alla HEIDENHAIN indicando il riferimento:
329 203 xx.

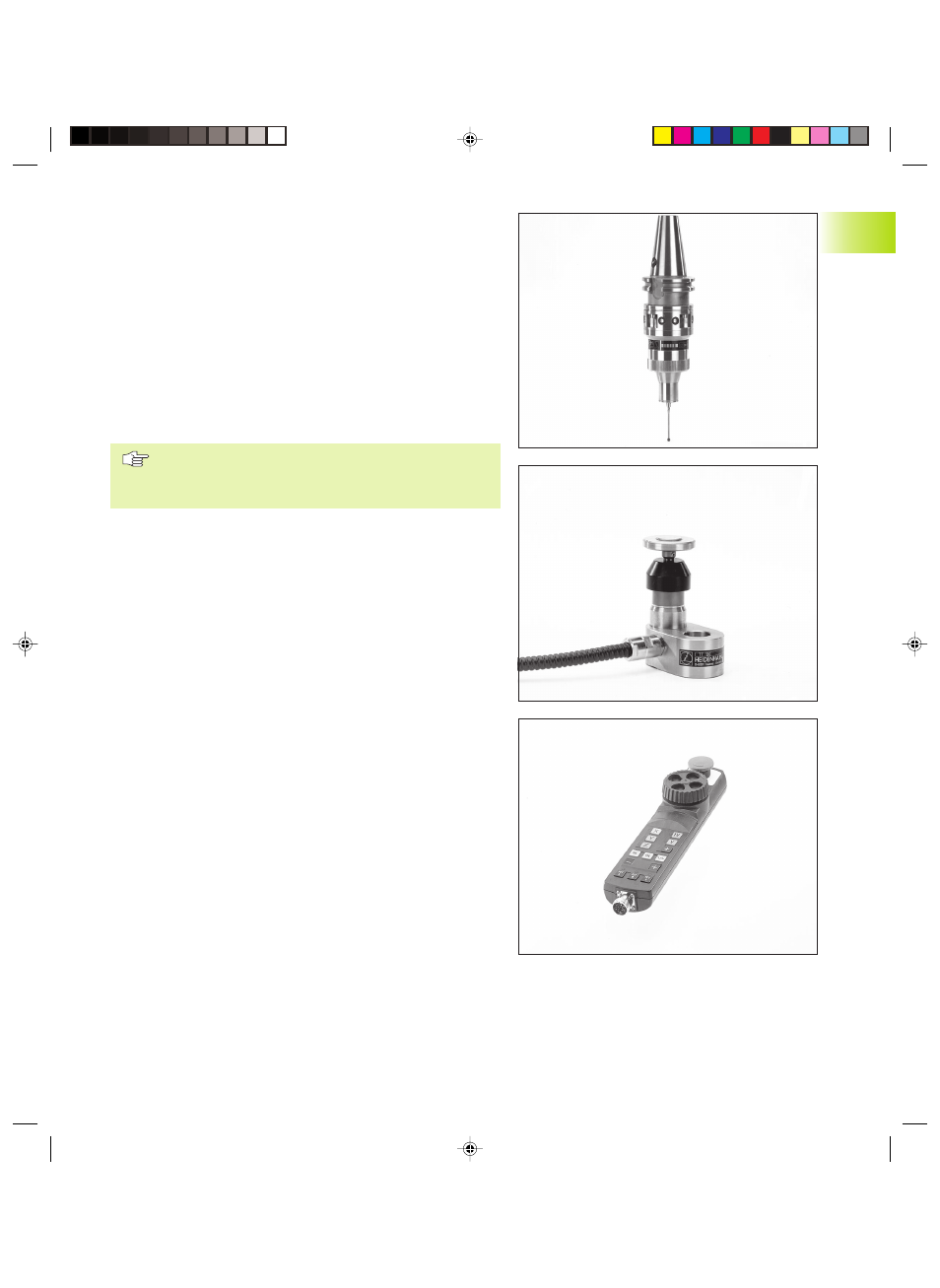

Sistemi di tastatura digitale TS 220 e TS 630
Questi sistemi di tastatura sono particolarmente adatti per
l’allineamento automatico dei pezzi, per l’impostazione degli indici di
riferimento e per le misurazioni sui pezzi e per la digitalizzazione. Il TS
220 trasmette i segnali via cavo e rappresenta una soluzione
economica per digitalizzazioni non frequenti.
Per le macchine con cambio utensile è particolarmente adatto il TS 630
che trasmette i segnali mediante raggi infrarossi.
Principio di funzionamento: nei sistemi di tastatura digitali
HEIDENHAIN un sensore ottico, non soggetto ad usura, registra la
deflessione del tastatore. Il sensore attiva la memorizzazione del
valore reale della posizione attuale del tastatore.
Nella digitalizzazione il TNC genera dai valori rilevati un programma
con blocchi lineari in formato HEIDENHAIN. Questo programma potrà
essere ulteriormente elaborato su un PC con il software di
elaborazione SUSA, per calcolare p.es. altre forme d’utensili, altri raggi
d’utensile o forme positive/negative. Quando la sfera del tastatore è
identica al raggio della fresa, questi programmi sono direttamente
eseguibili.
Sistema di tastatura utensili TT 120 per la misurazione utensili
Il TT 120 è un sistema di tastatura 3D automatico per la misurazione e
il controllo di utensili. Il TNC mette a disposizione 3 cicli che
consentono la determinazione del raggio e della lunghezza dell’utensile
con mandrino fermo o rotante.
Grazie alla sua esecuzione robusta e all’elevato grado di protezione,
questo apparecchio risulta insensibile al contatto con refrigeranti e
trucioli. Il segnale viene generato da un sensore ottico, non soggetto
ad usura, caratterizzato da un’elevata affidabilità.
