80 5 Programmazione: Utensili
Tra due blocchi di programma con differente correzione
del raggio RR e RL deve trovarsi almeno un blocco senza
correzione del raggio, quindi con R0.
La correzione del raggio diventa attiva alla fine del blocco
nella quale viene programmata per la prima volta.
E' possibile attivare la correzione del raggio anche per
assi ausiliari del piano di lavoro. Occorre programmare gli
assi ausiliari anche in ciascun blocco successivo,
altrimenti il TNC torna ad eseguire la compensazione del
raggio secondo l'asse principale.
Al primo blocco con correzione del raggio RR/RL e alla
disattivazione con R0 il TNC posiziona l‘utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Preposizionare pertanto l‘utensile
rispettivamente prima del primo punto del profilo e dopo
l‘ultimo punto del profilo in modo da evitare il
danneggiamento del profilo.

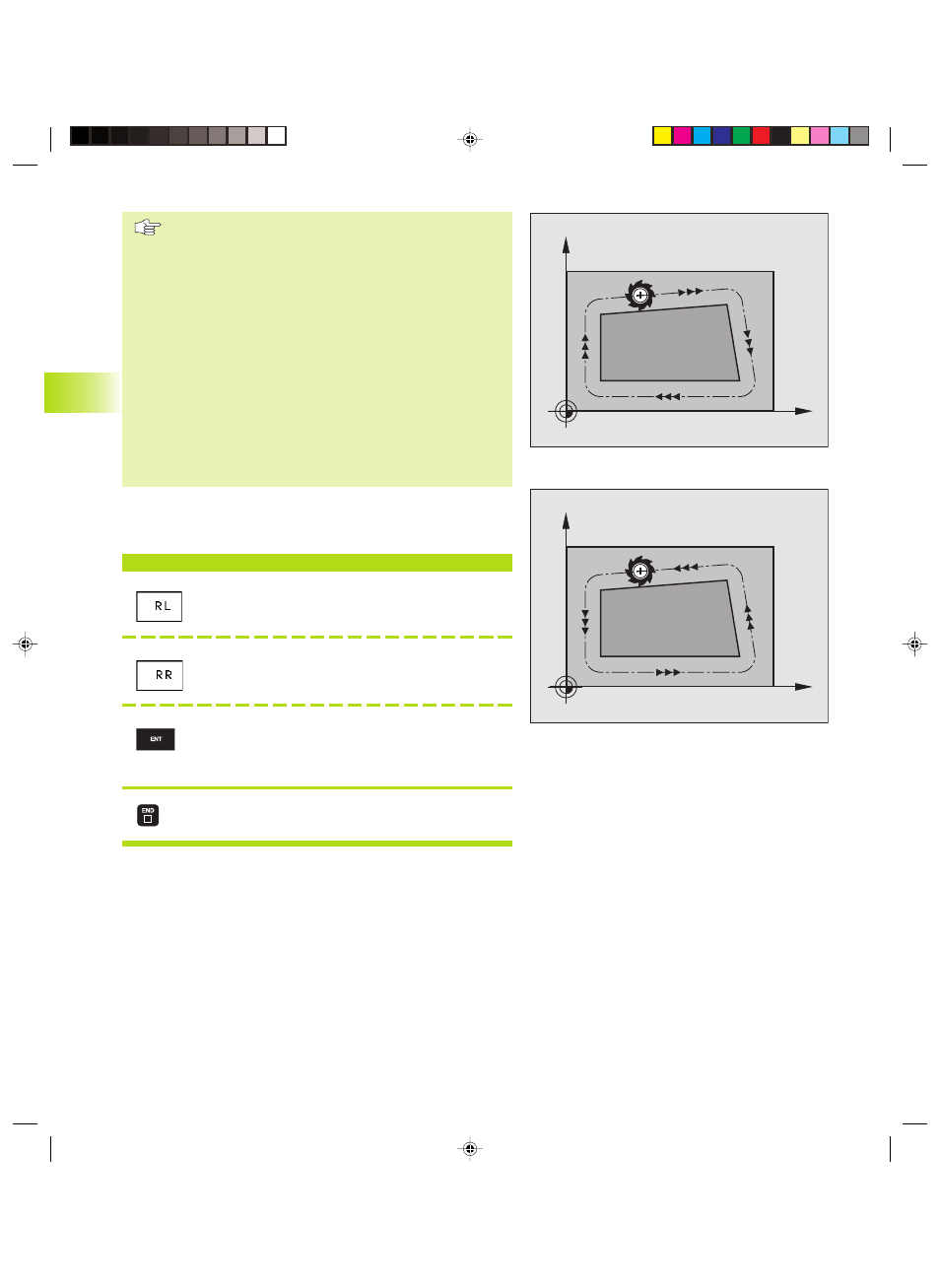

Inserimento della correzione del raggio
Nella programmazione di una traiettoria compare, dopo
l’inserimento delle coordinate, la seguente domanda:
CORR. RAGGIO: RL/RR/SENZA CORR.?
<
Traiettoria utensile a sinistra del profilo
programmato: premere il softkey RL oppure
Traiettoria utensile a destra del profilo
programmato: premere il softkey RR oppure
Traiettoria utensile senza correzione del raggio o
disattivazione della correzione: premere il tasto
ENT
Conclusione del dialogo: premere il tasto END
5.3 Cor
rezione dell’ut
ensile
X
Y
RL
X
Y
RR
