24
3.1 Programmazione ed esecuzione di
lavorazioni semplici
Per le lavorazioni semplici o il preposizionamento dell'utensile è adatto
il modo operativo posizionamento con inserimento manuale. In questo
modo operativo si possono introdurre nel formato HEIDENHAIN un
testo in chiaro o secondo DIN/ISO un breve programma ed eseguirlo
direttamente. Possono essere chiamati anche i cicli del TNC. Il
programma viene memorizzato nel file $MDI. Il POSIZIONAMENTO
CON INSERIMENTO MANUALE consente anche l‘attivazione della
visualizzazione di stato supplementare.
Selezionare il modo operativo POSIZIONAMENTO
CON INTRODUZIONE MANUALE DATI.
Programmare il file $MDI liberamente
Avviare l‘esecuzione del programma: tasto
esterno START
Limitazione: la programmazione libera dei profili FK, la
grafica di programmazione e la grafica di esecuzione
programmi non sono disponibili. Il file $MDI non deve
contenere alcuna chiamata di programma (PGM CALL).

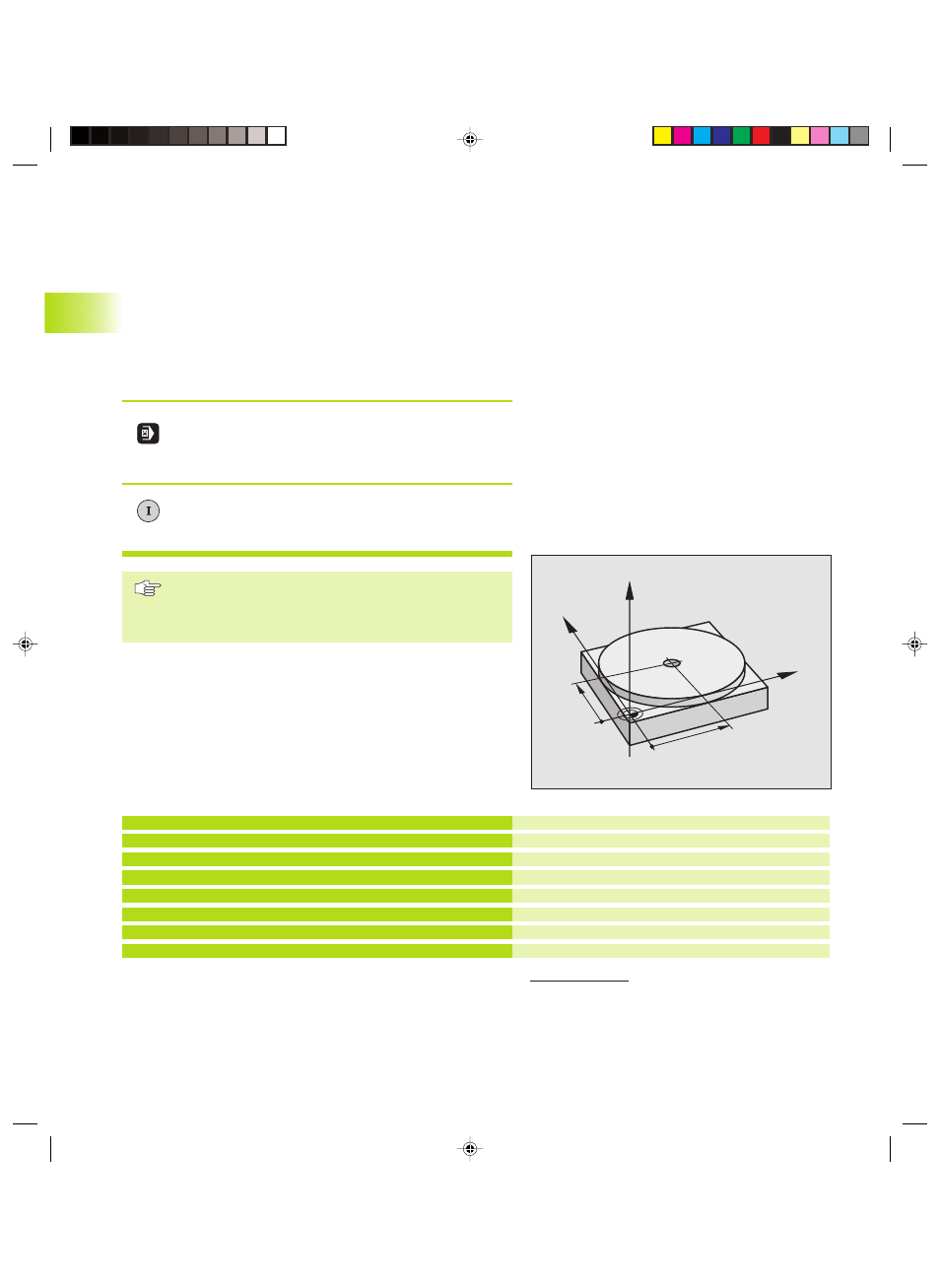

Esempio 1
In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato con poche righe di programma.
Per prima cosa l‘utensile viene preposizionato con blocchi L (rette)
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro.In
seguito il foro viene eseguito con il ciclo 1 FORATURA PROFONDA.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 F MAX
4 L X+50 Y+50 R0 F MAX M3
5 L Z+5 F2000
3.1 Pr
ogr
ammazione ed esecuzione di la
v
o
razioni semplici
Y
X
Z
50
50
3 Posizionamento con inserimento manuale
ut. = utensile
Definizione ut. : utensile zero, raggio 5
Chiamata ut. : asse utensile Z,
Numero giri mandrino 2000 giri/min
Disimpegno ut. (F MAX = rapido)
Posizionare l'ut.con FMAX sopra il foro,
Mandrino inserito
Posizionamento ut. 5 mm sopra il foro
