173 HEIDENHAIN TNC 426 B, TNC 430
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú CENTRO 1º ASSE Q216 (assoluto): centro dell‘isola
nell‘asse principale nel piano di lavoro
ú CENTRO 2º ASSE Q217 (assoluto): centro dell’isola
nell’asse secondario nel piano di lavoro
ú LUNGHEZZA 1º LATO Q218 (incrementale): lunghezza
dell’isola parallela all’asse principale del piano di lavoro
ú LUNGHEZZA 2º LATO Q219 (incrementale): lunghezza
dell’isola parallela all’asse secondario del piano di lavoro
ú RAGGIO DELL‘ANGOLO Q220: raggio dell’angolo
dell’isola
ú SOVRAMETALLO 1º ASSE Q221 (incrementale):
sovrametallo nell’asse principale del piano di lavoro,
riferito alla lunghezza dell’isola

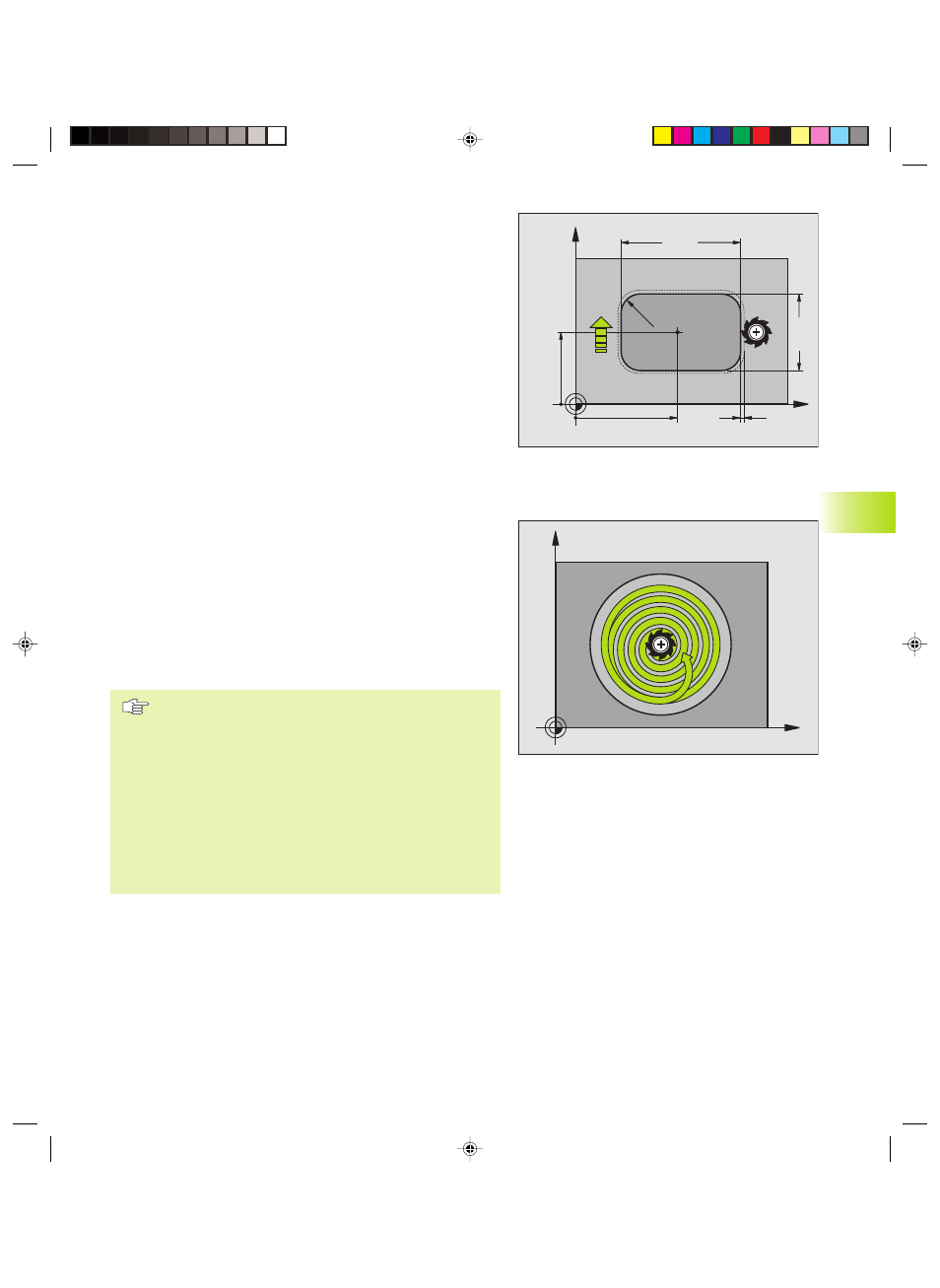

TASCA CIRCOLARE (Ciclo 5)
1 L‘utensile penetra nel pezzo dalla posizione di partenza (centro della
tasca) e si porta alla prima PROFONDITA’ DI ACCOSTAMENTO
2 Successivamente l‘utensile descrive con l’ AVANZAMENTO F la
traiettoria a spirale illustrata nella figura di fianco; per
l‘accostamento laterale k vedere Ciclo 4 FRESATURE DI TASCHE
3 Questa procedura si ripete fino al raggiungimento della
PROFONDITA’
4 Alla fine il TNC riporta l’utensile alla posizione di partenza
Da osservare:
Programmare l‘istruzione di posizionamento sul punto di
partenza (centro della tasca) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI SICUREZZA
sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione.
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una preforatura al centro della tasca.
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
X
Y
