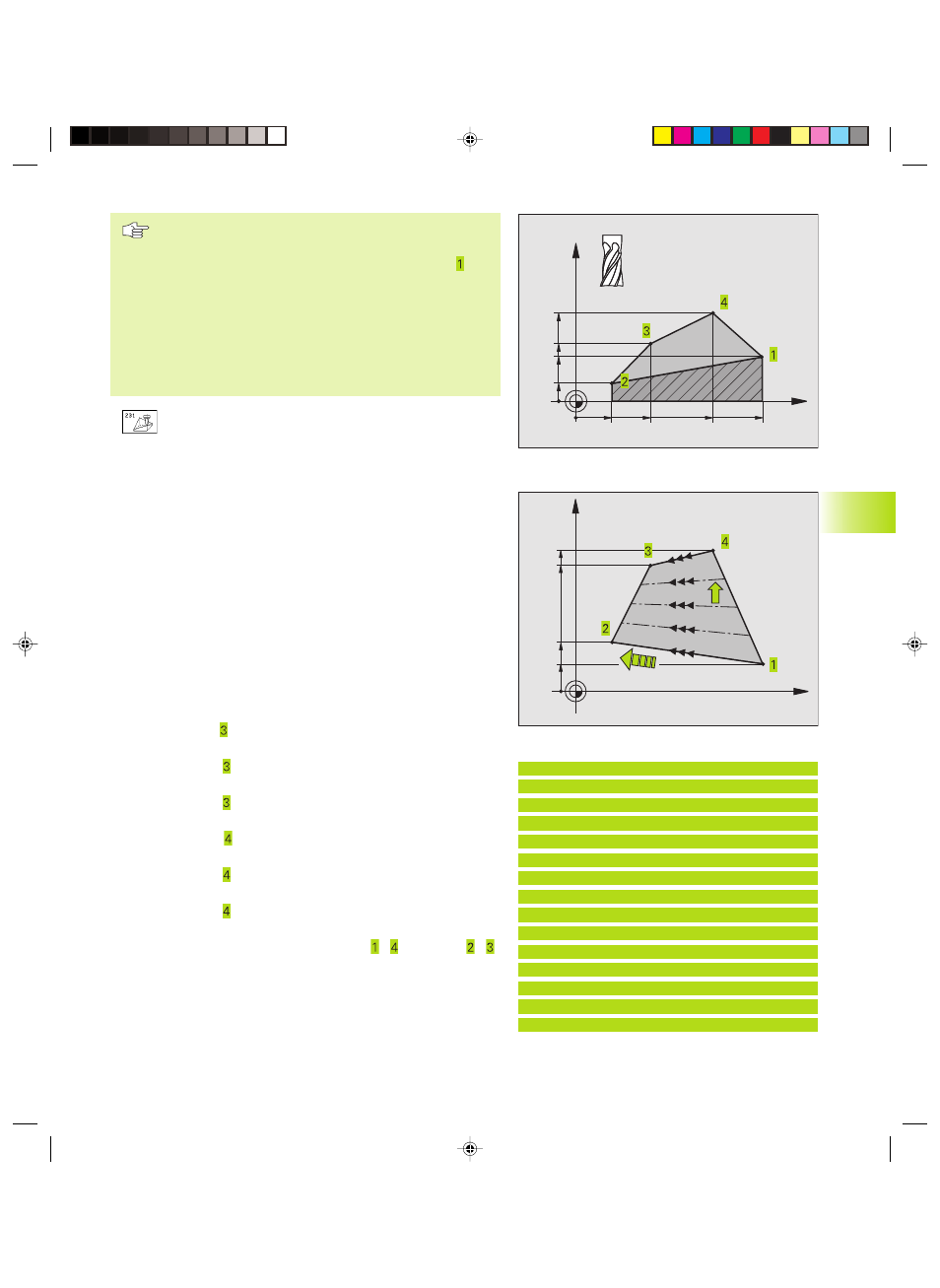

217

HEIDENHAIN TNC 426 B, TNC 430

Da osservare:

Il TNC posiziona l’utensile sul punto di partenza partendo
dalla posizione attuale con un movimento lineare 3D.
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.

Il TNC sposta l’utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0

Utilizzare eventualmente una fresa con tagliente frontale a
taglio centrale (DIN 844).

ú

PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse principale del piano di lavoro

ú

PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro

ú

PUNTO DI PARTENZA 3. ASSE Q227 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse mandrino

ú

2. PUNTO 1. ASSE Q228 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
principale del piano di lavoro

ú

2. PUNTO 2. ASSE Q229 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
secondario del piano di lavoro

ú

2. PUNTO 3. ASSE Q230 (assoluto): coordinata del
punto finale della superficie da spianare nell’asse del
mandrino

ú

3. PUNTO 1. ASSE Q231 (assoluto): coordinata del
punto nell'asse principale del piano di lavoro

ú

3. PUNTO 2. ASSE Q232 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro

ú

3. PUNTO 3. ASSE Q233 (assoluto): coordinata del
punto nell'asse del mandrino

ú

4. PUNTO 1. ASSE Q234 (assoluto): coordinata del
punto

nell'asse principale del piano di lavoro

ú

4. PUNTO 2. ASSE Q235 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro

ú

4. PUNTO 3. ASSE Q236 (assoluto): coordinata del
punto nell'asse del mandrino

ú

NUMERO DEI TAGLI Q240: numero linee di cui il TNC
deve spostare l'utensile tra i punti - e tra i punti -

ú

AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min. Il TNC esegue il primo taglio a velocità dimezzata
rispetto a quella programmata.

8.6 Cicli di spianatura

X

Y

Q229

Q207

N = Q240

Q226

Q232

Q235

X

Z

Q236

Q233
Q227

Q230

Q228

Q225

Q234

Q231

Esempi di blocchi NC:

72 CYCL DEF 231 SUPERFICIE REGOLARE

Q225=+0

;PUNTO PARTENZA 1° ASSE

Q226=+5

;PUNTO PARTENZA 2° ASSE

Q227=-2

;PUNTO PARTENZA 3° ASSE

Q228=+100 ;2° PUNTO 1° ASSE
Q229=+15

;2° PUNTO 2° ASSE

Q230=+5

;2° PUNTO 3° ASSE

Q231=+15

;3° PUNTO 1° ASSE

Q232=+125 ;3° PUNTO 2° ASSE
Q233=+25

;3° PUNTO 3° ASSE

Q234=+85

;4° PUNTO 1° ASSE

Q235=+95

;4° PUNTO 2° ASSE

Q236=+35

;4° PUNTO 3° ASSE

Q240=40

;NUMERO TAGLI

Q207=500

;AVANZAMENTO FRESATURA

kkap8.pm6

30.06.2006, 07:22

217
