197
HEIDENHAIN TNC 426 B, TNC 430
X
Y

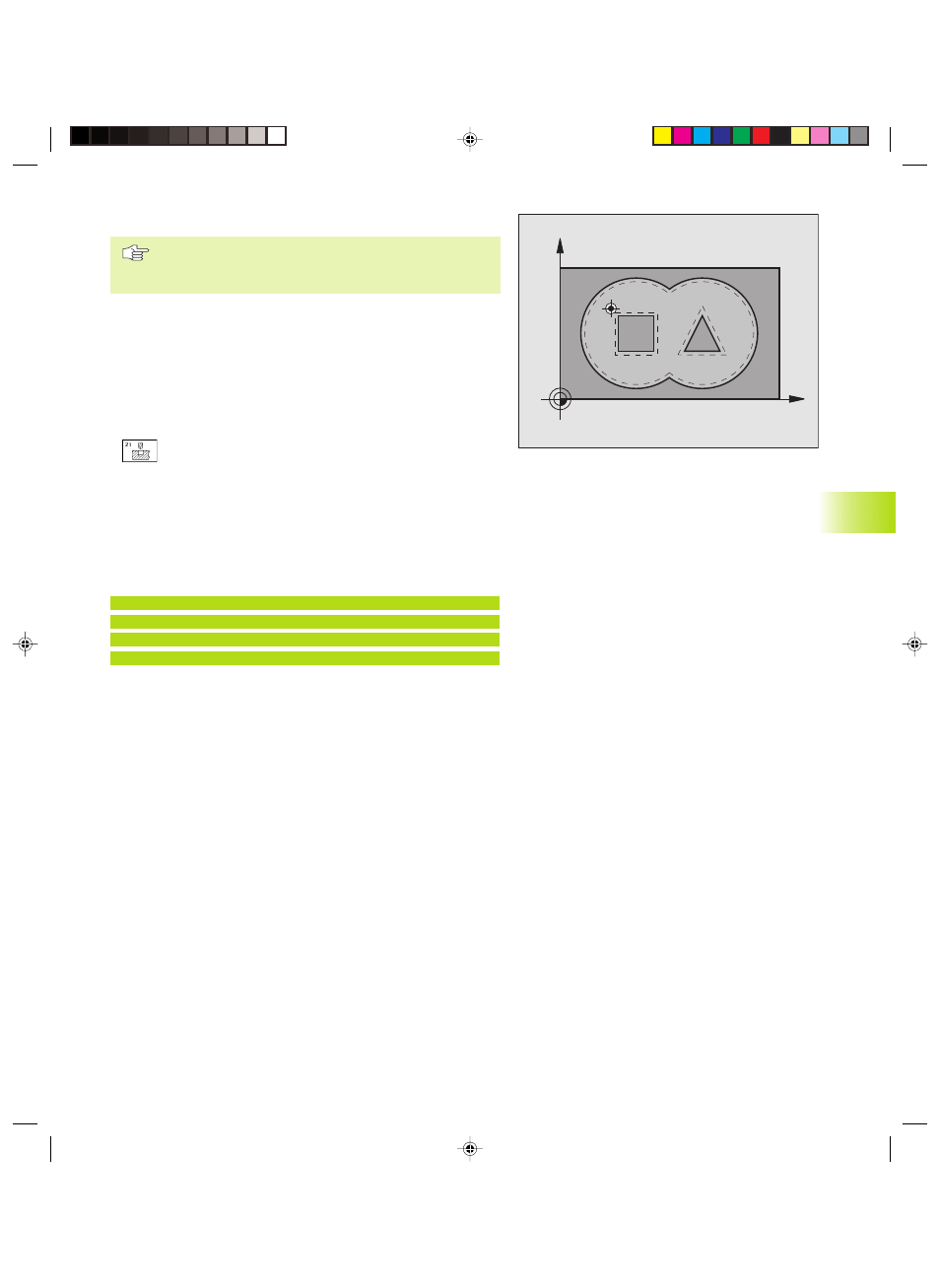

PREFORATURA (Ciclo 21)
Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco TOOL CALL.
Svolgimento del ciclo
Come per il ciclo 1 ”Foratura profonda” (vedere ”8.2 Cicli di foratura”).
Impiego
Nella scelta dei punti di penetrazione il ciclo 21 PREFORATURA tiene
conto della QUOTA LATERALE e della QUOTA FONDO, nonché del
raggio dell’utensile di svuotamento. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.
ú
PROFONDITA’ DI ACCOSTAMENTO Q10
(incrementale): quota di cui l’utensile viene accostato
di volta in volta (segno con direzione di lavoro negativa
”–”)
ú
AVANZAMENTO IN PROFONDITA’ Q11: avanzamento
di foratura in mm/min
ú
NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell’utensile di svuotamento
Esempi di blocchi NC:
58 CYCL DEF 21.0 PREFORATURA
Q10=+5
;PROF. INCREMENTO
Q11=100
;AVANZ. INCREMENTO
Q13=1
;UTENSILE SVUOTAMENTO
8.5 Cicli SL
