69 HEIDENHAIN TNC 426 B, TNC 430
5.2 Dati utensile
Di norma si programmano le coordinate delle traiettorie nel modo in
cui il pezzo viene quotato nel disegno. Affinché il TNC possa calcolare
la traiettoria del centro dell'utensile, quindi effettuare una correzione
dell'utensile, occorre inserire la lunghezza e il raggio per ogni singolo
utensile.
I dati utensile possono essere inseriti con la funzione TOOL DEF
direttamente nel programma o separatamente in tabelle utensili.
Inserendo i dati utensile in tabelle, sono disponibili ulteriori informazioni
specifiche d’utensile (QV). Durante l’esecuzione del programma il TNC
tiene conto di tutti i dati inseriti.
Numero utensile, nome utensile
Ogni utensile viene identificato da un numero tra 0 e 254. Lavorando
con tabelle utensili si possono utilizzare numeri più alti e assegnare
inoltre dei nomi utensile.
L’utensile con il numero 0 viene identificato quale ”utensile zero” con
lunghezza L=0 e raggio R=0. Anche nelle tabelle utensili dovrebbe
essere definito con L=0 e R=0.

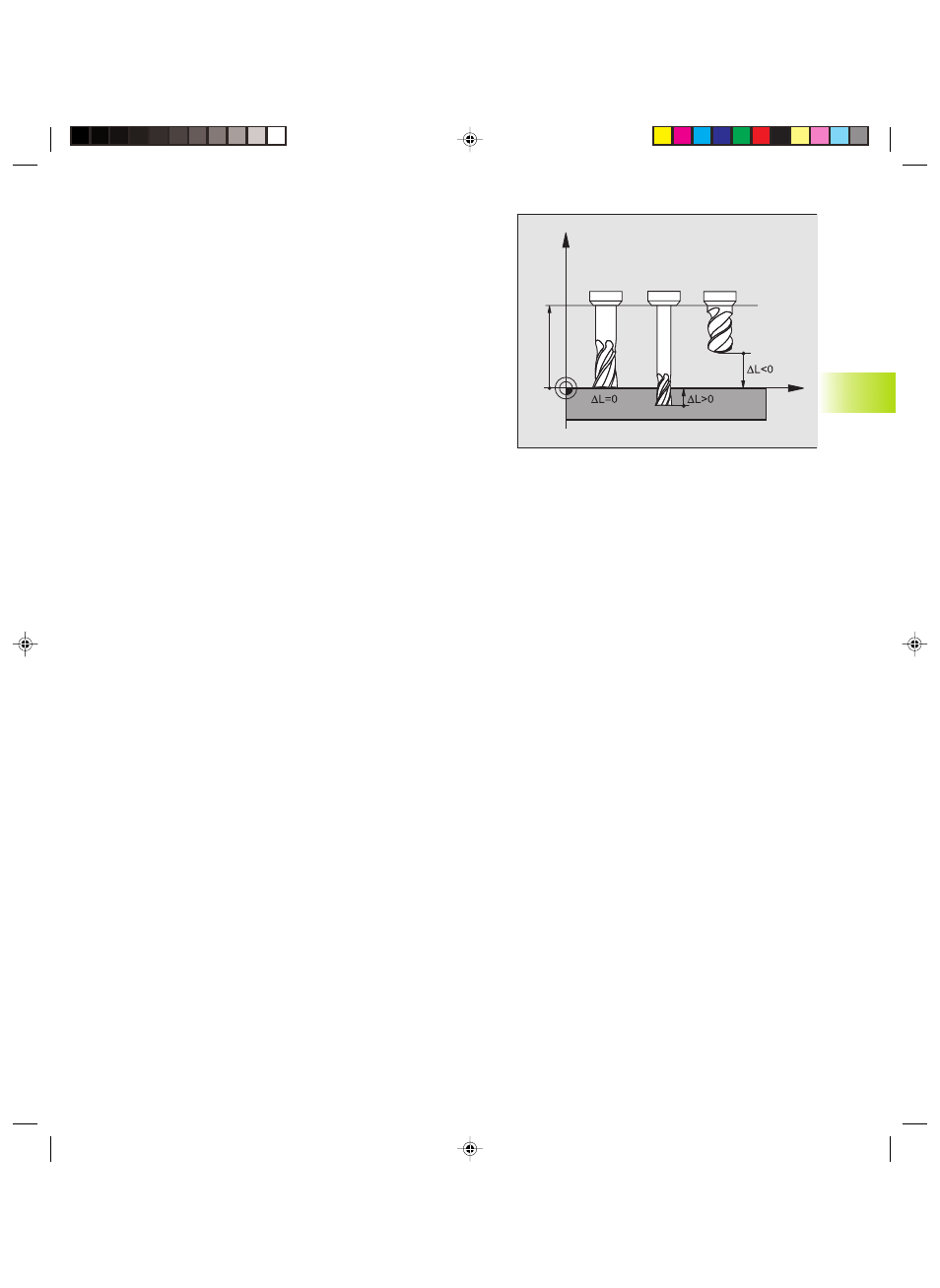

Lunghezza L dell’utensile
La lunghezza L dell’utensile può essere determinata in due modi:
1 La lunghezza L è la differenza tra la lunghezza dell’utensile e la
lunghezza L
0
dell'utensile zero.
Segni:
■ L’utensile è più lungo dell’utensile zero: L>L
0
■ L’utensile è più corto dell’utensile zero: L<L
0
Determinazione della lunghezza:
ú Portare l’utensile zero sulla posizione di riferimento nell’asse
utensile (p.es. superficie pezzo Z=0)
ú Impostare la visualizzazione dell’asse utensile a zero
(impostazione del punto di riferimento)
ú Cambiare l’utensile
ú Portare l’utensile sulla stessa posizione di riferimento
dell’utensile zero
ú Viene visualizzato nell’asse utensile la differenza di lunghezza tra
l’utensile e l’utensile zero
ú Memorizzare il valore nel blocco TOOL DEF o nella tabella
utensili, premendo il tasto ”Conferma posizione reale”
2 Successivamente inserire il valore determinato direttamente nella
definizione TOOL DEF dell'utensile o nella tabella utensili.
5.2 D
ati ut
ensile
Z
X
L
0
