10

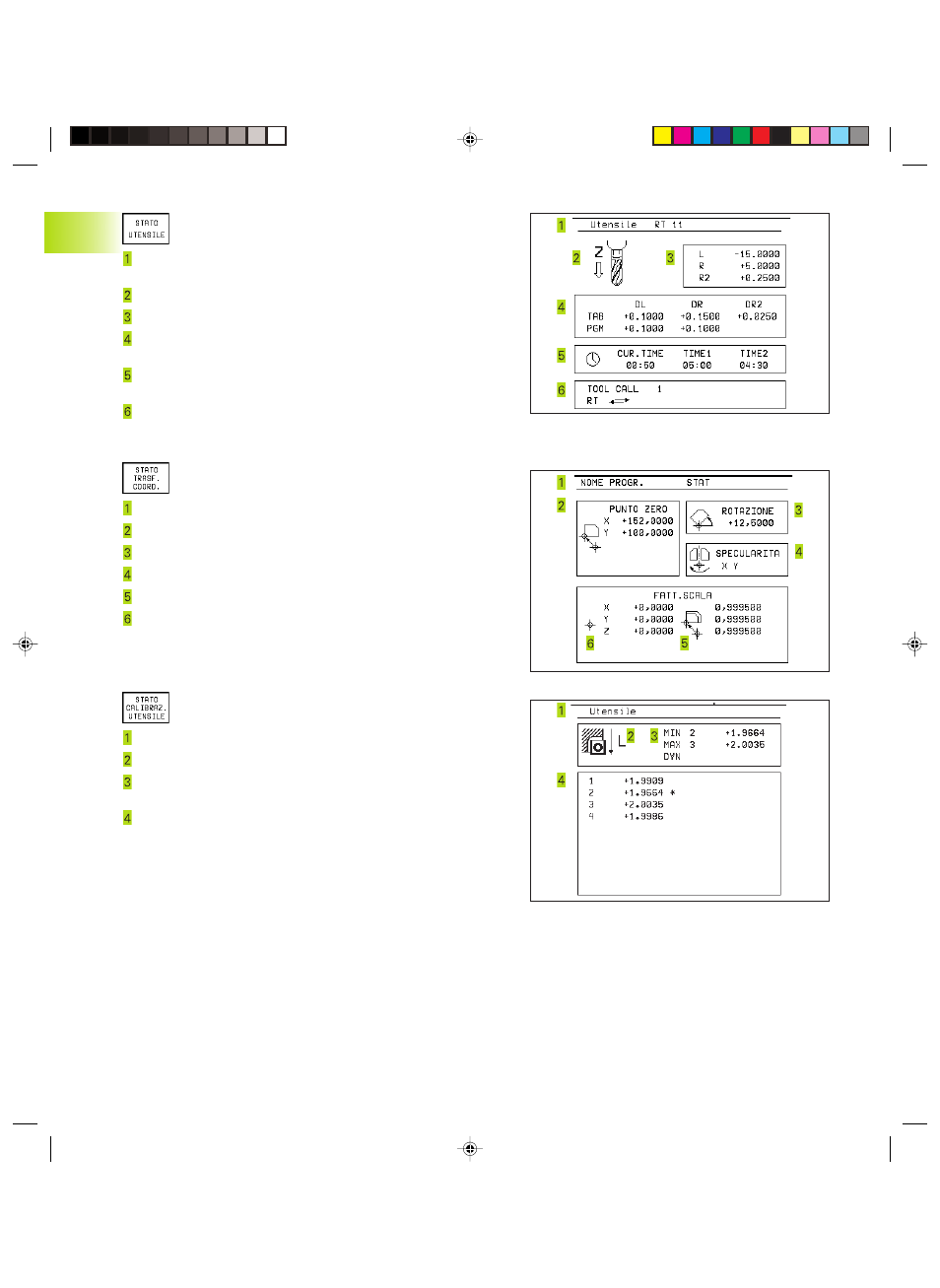

Informazioni relative agli utensili
Visualizzazione T : nome e nr. utensile
Visualizzazione RT : nome e nr. dell'utensile gemello
Asse utensile
Lunghezza e raggio dell’utensile
Sovrametallo (valori delta) da TOOL CALL (PGM) e dalla tabella
utensili (TAB)
Durata, durata massima (TIME 1) e durata massima con TOOL
CALL (TIME2)
Visualizzazione dell’utensile attivo e del (successivo) utensile
gemello
Conversioni di coordinate
Nome del programma principale
Spostamento attivo dell‘origine (ciclo 7)
Angolo di rotazione attivo (ciclo 10)
Assi di specularità (ciclo 8)
Fattore(i) di scala attivo(i) (ciclo 11/ 26)
Centro di scalatura
V. ”8.7 Cicli per la conversione di coordinate”
Misurazione dell‘utensile
Nr. dell‘utensile da misurare
Indicazione se viene misurato il raggio o la lunghezza dell’utensile
Valore MIN e MAX per la misurazione del tagliente singolo e
risultato della misurazione con utensile rotante (DYN)
Numero del tagliente dell'utensile con relativo valore di misura. Un
asterisco dopo il valore di misura indica il superamento della
tolleranza ammessa nella tabella utensili
1 Introduzione
1
.4
V
isualizzazione di stat
o
