9 Programmazione: Sottoprogrammi e ripetizione di blocchi di programma 246

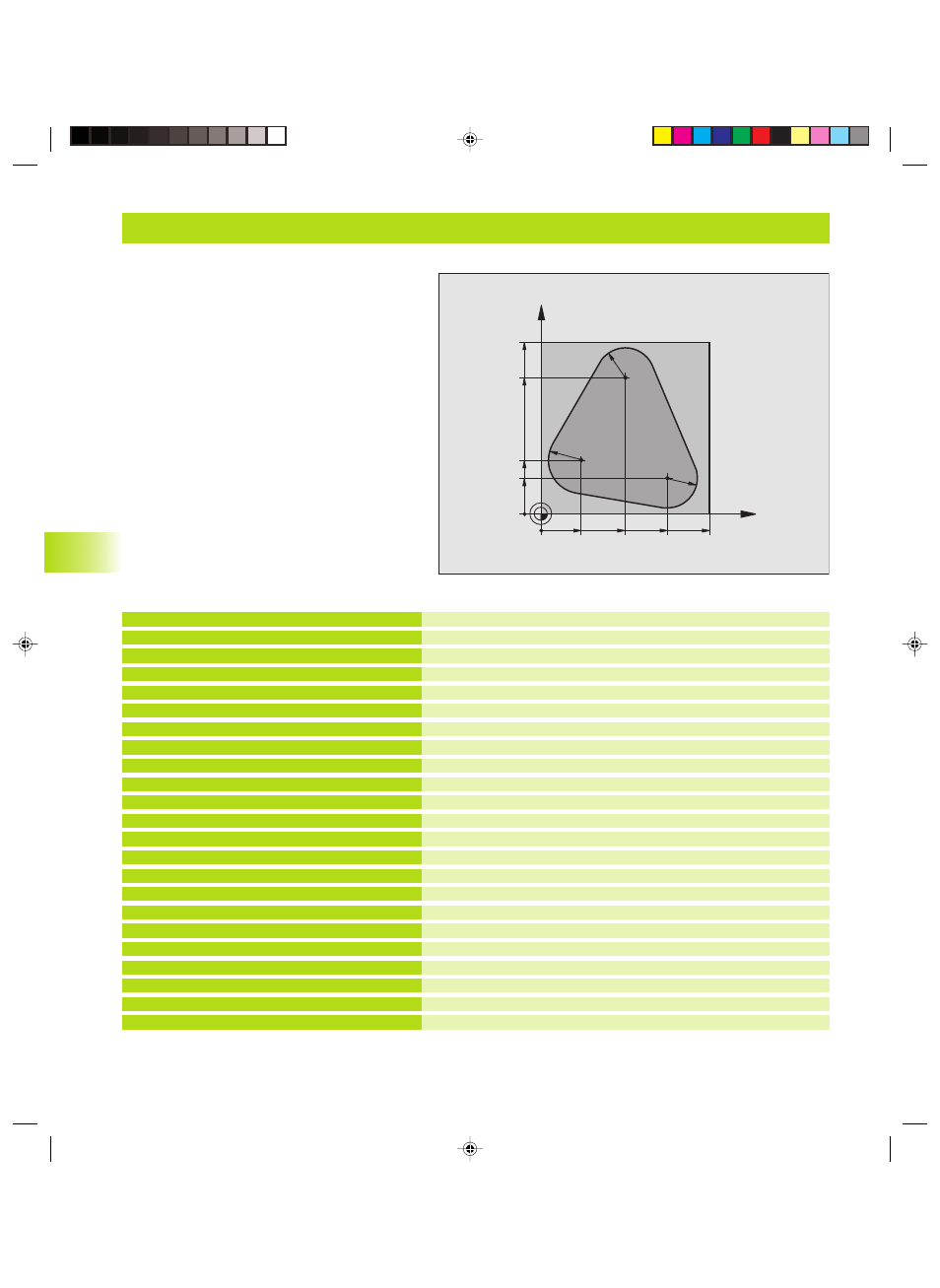

Esempio: Fresatura di un profilo in più accostamenti
9.6 Esempi di pr
ogr
ammazione
Esempio: Fresatura di un profilo in più accostamenti
Esecuzione del programma
■ Preposizionamento dell’utensile sul bordo
superiore del pezzo
■ Inserimento incrementale dell‘accostamento
■ Fresatura del profilo
■ Ripetizione dell’accostamento e della fresatura
del profilo
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S500
5 L Z+250 R0 F MAX
6 L X-20 Y+30 R0 F MAX
7 L Z+0 R0 F MAX M3
8 LBL 1
9 L IZ-4 R0 F MAX
10 APPR CT X+2 Y+30 CCA90 R+5 RL F250
11 FC DR- R18 CLSD+ CCX+20 CCY+30
12 FLT
13 FCT DR- R15 CCX+50 CCY+75
14 FLT
15 FCT DR- R15 CCX+75 CCY+20
16 FLT
17 FCT DR- R18 CLSD- CCX+20 CCY+30
18 DEP CT CCA90 R+5 F1000
19 L X-20 Y+0 R0 F MAX
20 CALL LBL 1 REP 4/4
21 L Z+250 R0 F MAX M2
22 END PGM PGMWDH MM
Definizione utensile
Richiamo utensile
Disimpegno utensile
Preposizionamento nel piano di lavoro
Preposizionamento sul bordo superiore del pezzo
LABEL per la ripetizione di blocchi di programma
Accostamento in profondità incrementale (nel vuoto)
Posizionamento sul profilo
Profilo
Distacco dal profilo
Disimpegno
Salto di ritorno all’LBL 1; in tutto quattro volte
Disimpegnare l'utensile, fine del programma
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
