HEIDENHAIN TNC 426 B, TNC 430

241

Programmazione di un sottoprogramma

ú

Etichettare l’inizio: premere il tasto LBL SET e inserire
un numero LABEL

ú

Inserire il sottoprogramma

ú

Etichettare la fine: premere il tasto LBL SET e inserire
il numero LABEL ”0”

Richiamo di un sottoprogramma

ú

Richiamo del sottoprogramma: premere il tasto LBL
CALL

ú

NUMERO LABEL: inserire il numero di label del
programma da chiamare

ú

RIPETIZIONI REP: saltare la domanda di dialogo con il
tasto NO ENT. Utilizzare RIPETIZIONI REP solo in caso
di ripetizioni di blocchi di programma

L’istruzione CALL LBL 0 non é ammessa in quanto
corrisponde al richiamo della fine di un sottoprogramma.

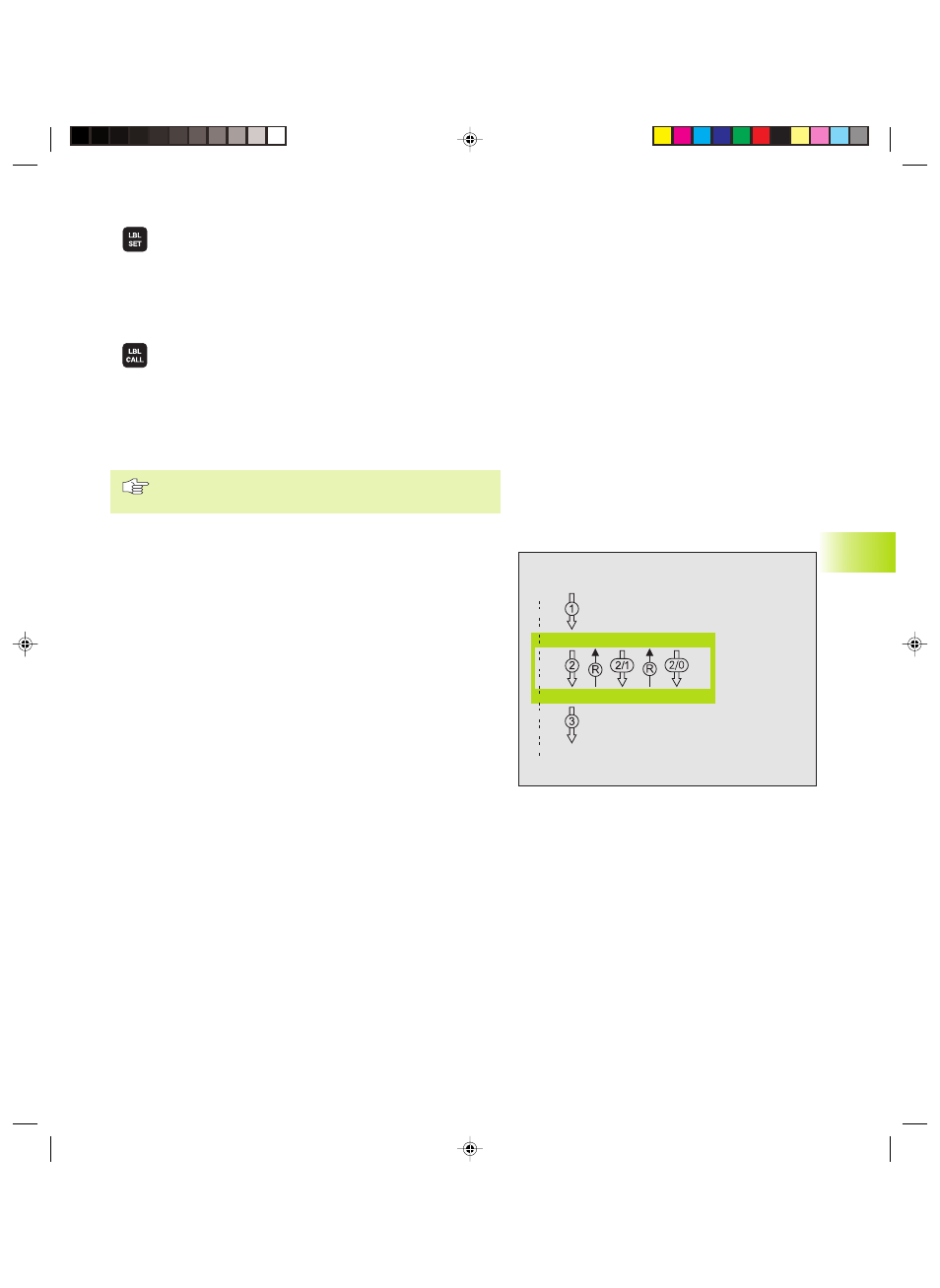

9.3 Ripetizioni di blocchi di programma

Le ripetizioni di blocchi di programma iniziano con l’etichetta LBL
(LABEL)

Principio di funzionamento
1
Il TNC esegue il programma di lavorazione fino alla fine dei blocchi da

ripetere (CALL LBL REP)

2 Successivamente il TNC ripete i blocchi di programma tra il LABEL

chiamato e il richiamo di CALL LBL/REP tante volte quante sono
specificate nell’istruzione REP

3 Dopo l’ultima ripetizione il TNC continua l’esecuzione del programma

di lavorazione

Avvertenze per la programmazione

Si possono programmare fino ad un massimo di 65. 534
ripetizioni consecutive di blocchi di programma

A destra della barra, dopo l’istruzione REP, il TNC visualizza il
conteggio per le ripetizioni di blocchi ancora da eseguire

I blocchi di programma verranno eseguiti dal TNC sempre una
volta in più del numero di ripetizioni programmate.

9.3 Ripetizioni di blocc

hi di pr

ogr

amma

0 BEGIN PGM ...

LBL1

CALL LBL1 REP 2/2

END PGM ...
