22

2.5 Rotazione del piano di la

v

o

ro

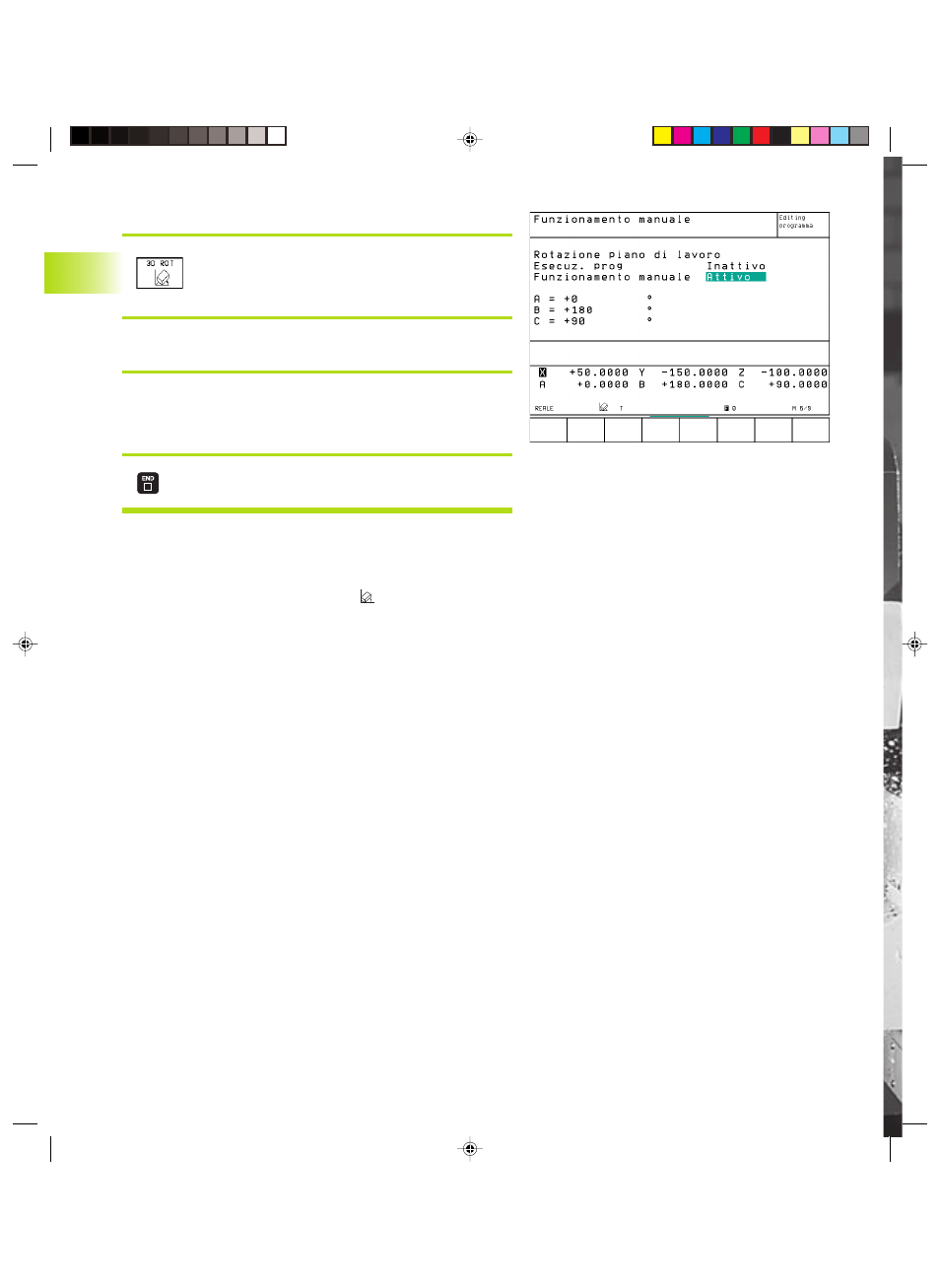

Attivazione della rotazione manuale

Selezionare la rotazione manuale: softkey 3D ROT.
I singoli punti del menu vengono selezionati con i
tasti cursore

<

Inserire l’angolo di rotazione

<

Impostare il modo operativo desiderato nel campo di menu
ROTAZIONE PIANO DI LAVORO su ATTIVO: selezionare il campo
di menu, commutare con il tasto ENT

<

Per concludere l'introduzione: tasto END

Per la disattivazione impostare nel menu ROTAZIONE DEL PIANO DI
LAVORO su INATTIVO i relativi modi operativi.

Quando la funzione ROTAZIONE DEL PIANO DI LAVORO è attiva e il
TNC sta spostando gli assi secondo il piano ruotato, nella
visualizzazione di stato compare il simbolo

Impostando la funzione ROTAZIONE DEL PIANO DI LAVORO per il
modo operativo ESECUZIONE PROGRAMMA su ATTIVO, l’angolo di
rotazione inserito nel menu diventa attivo dal primo blocco del
programma da eseguire. Se nel programma di lavorazione viene
utilizzato il ciclo 19 PIANO DI LAVORO, diventano attivi i valori angolari
definiti nel ciclo (dalla definizione del ciclo). In questo caso i valori
angolari inseriti nel menu verranno soprascritti.

2 Funzionamento manuale e allineamento

Dkap2_3.pm6

30.06.2006, 07:22

22
