10 Programmieren: Q-Parameter 254
10.2 Famiglie di modelli - parametri Q in
luogo di valori numerici
Con la funzione parametrica Q FN0: ASSEGNAZIONE si assegnano
ai parametri Q dei valori numerici. Nel programma di lavorazione
invece si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
15 FN0: Q10 = 25 Assegnazione:
... Q10 riceve il valore 25
25 L X +Q10 corrispondente a L X +25
Per famiglie di modelli si programmano, p. es., le quote
caratteristiche del pezzo con dei parametri Q.
Nella successiva lavorazione dei singoli pezzi viene assegnato ad
ogni parametro un determinato valore numerico.

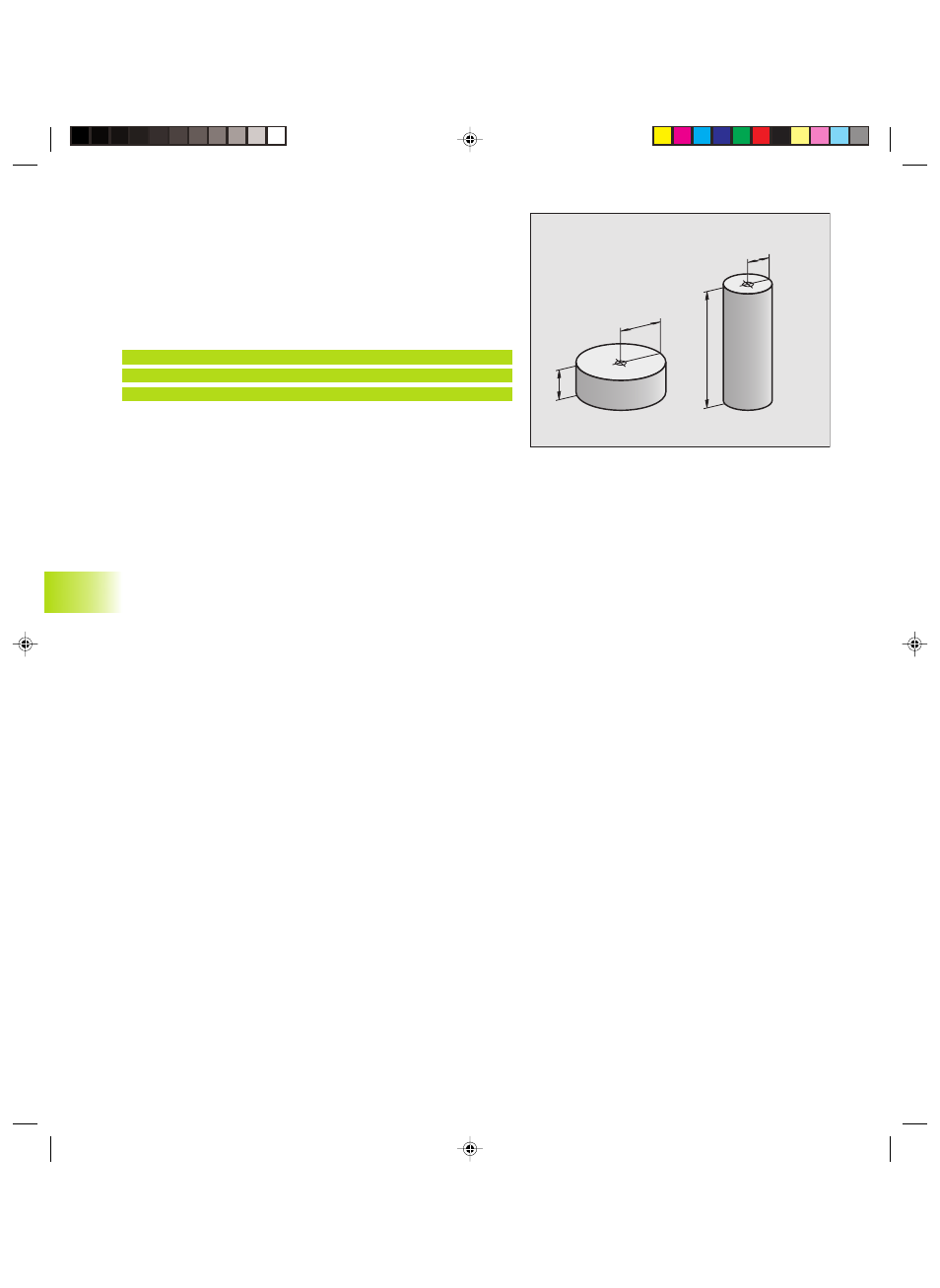

Esempio
Cilindri con parametri Q
Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
1
0.2 F
