7 Programmazione: Funzioni ausiliarie 146
Correzione automatica della geometria della
macchina nell'impiego di assi orientabili: M114
Comportamento standard
Il TNC porta l’utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse di

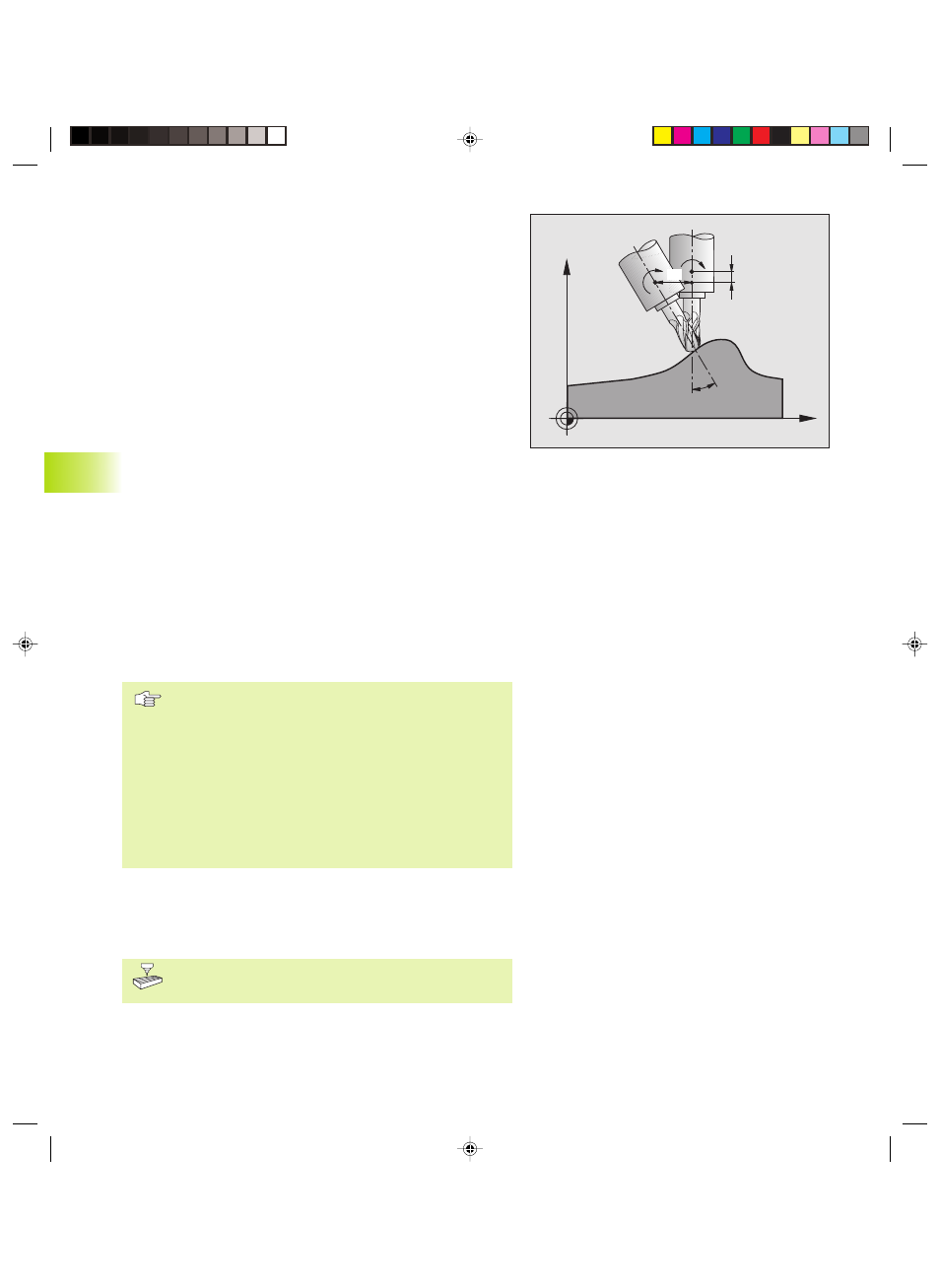

rotazione, il postprocessore deve calcolare il conseguente offset degli
assi lineari (vedere figura in alto a destra) e spostarlo in un blocco di
posizionamento. Poiché in questo contesto anche la geometria della
macchina ha una certa importanza, il programma NC deve essere
definito separatamente per ogni macchina.
Comportamento con M114
Se nel programma varia la posizione di un asse di rotazione
comandato da programma, il TNC compensa automaticamente
l'OFFSET dell'utensile con una correzione 3D della lunghezza. Poiché
la geometria della macchina è memorizzata nei parametri macchina, il
TNC compensa automaticamente anche gli offsett specifici di
macchina. Il postprocessore deve calcolare i programmi una sola
volta, anche se questi vengono eseguiti su diverse macchine con
Controllo TNC.
Se la macchina non è dotata di assi di rotazione controllati (rotazione
manuale della testa, posizionamento della testa da parte del PLC), si
può impostare dopo M114 la posizione valida della testa di rotazione
(per es. M114 B+45, parametri Q ammessi).
La correzione del raggio dell'utensile deve essere tenuta in conto dal
sistema CAD o dal postprocessore. Programmando una correzione
del raggio RL/RR il TNC visualizza il messaggio d’errore.
Quando il TNC esegue una correzione della lunghezza dell’utensile,
l’avanzamento programmato si riferisce alla punta dell’utensile,
altrimenti all’origine dello stesso.
Se la macchina è dotata di una testa orientabile comandata
si può interrompere l’esecuzione del programma e
modificare la posizione dell’asse orientabile (p. es. con il
volantino).
Con la funzione RIPOSIZ. A BLOCCO N si può riprendere il
programma di lavorazione nel punto di interruzione. Il TNC
terrà conto automaticamente della nuova posizione
dell’asse orientabile.
Per modificare con il volantino la posizione dell'asse di
rotazione durante l'esecuzione del programma, utilizzare la
funzione M118 assieme alla M128.
Attivazione
M114 è attiva dall’inizio del blocco, M115 alla fine del blocco. M114 non
è disponibile con correzione del raggio utensile attiva.
M114 viene disattivata con M115 o comunque alla fine del programma.
La geometria della macchina deve essere definita dal
Costruttore nei parametri macchina 7510 e seguenti.
7.5 F
unzioni ausiliar
ie per assi di r
otazione
X
Z
dB
dz dx
B
B
