HEIDENHAIN TNC 426 B, TNC 430

311

12.6 Configurazione del PGM MGT

Con questa funzione si definisce la capacità funzionale della
Gestione file dati:

Standard: gestione file dati semplificata senza visualizzazione
della directory

Ampliata: Gestione file dati con funzioni ampliate e
visualizzazione directory

Vedere a tal proposito anche ”par. 4.3 Gestione file dati
standard” e ”par. 4.4 Gestione file dati ampliata”.

Modifica delle impostazioni

ú

Selezione nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA della Gestione file dati: premere il tasto PGM MGT

ú

Selezionare le funzioni MOD: premere il tasto MOD

ú

Selezione dell'impostazione PGM MGT: portare il campo chiaro
con i tasti cursore sull'impostazione PGM MGT, commutare con il
tasto ENT tra STANDARD e AMPLIATO

12.7 Parametri utente specifici di macchina

Il Costruttore della macchina può programmare fino a 16
PARAMETRI UTENTE con relative funzioni. Consultare il
Manuale della macchina.

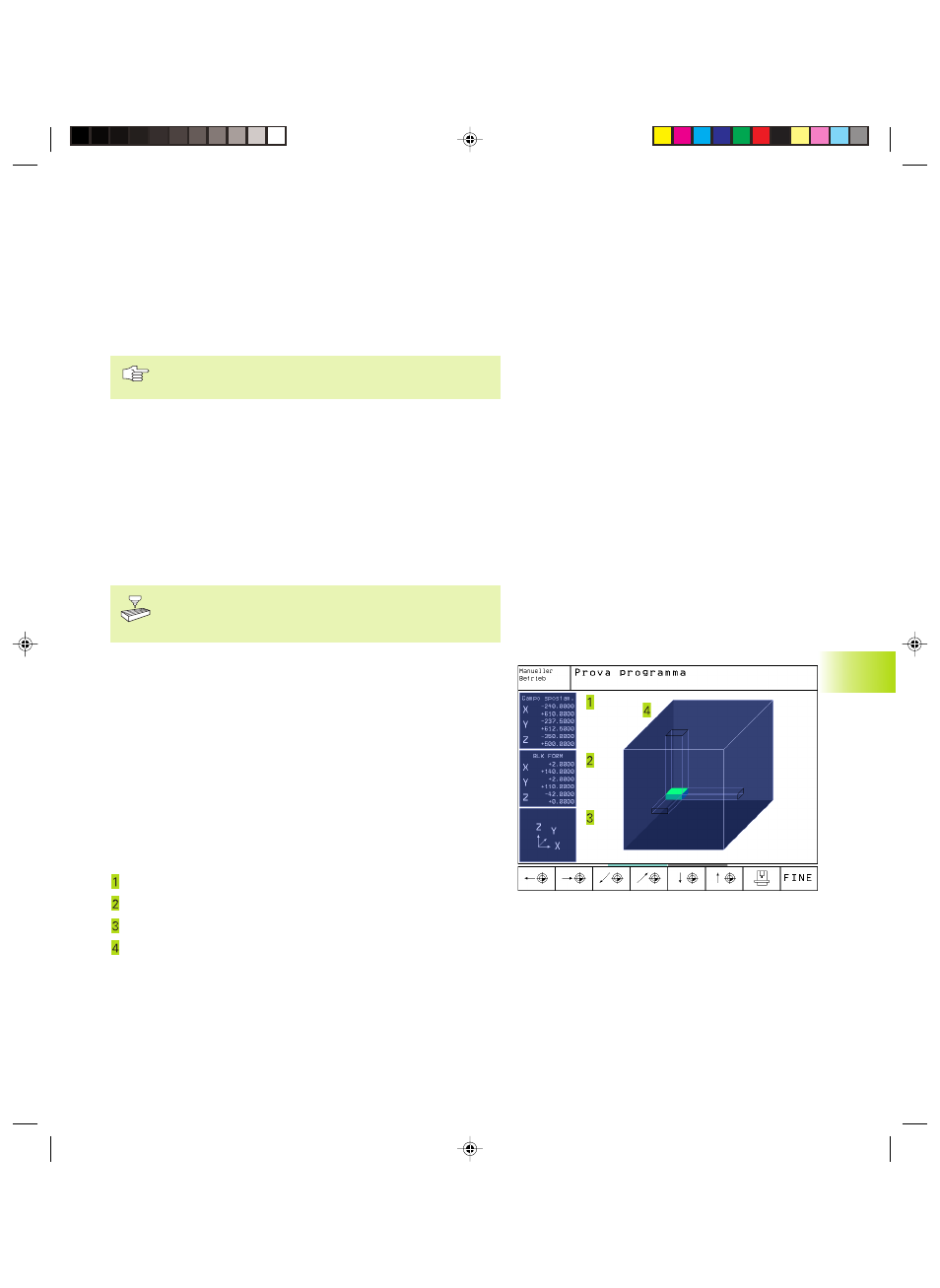

12.8 Rappresentazione pezzo grezzo

nello spazio di lavoro

Nel modo operativo test del programma, è possibile effettuare una
verifica grafica della posizione del pezzo grezzo nello spazio di lavoro
della macchina e attivare il controllo di tale spazio premendo il softkey
”Controllo origine”

Il TNC visualizzerà lo spazio di lavoro, varie finestre con informazioni
sulle coordinate e una serie di softkey per la commutazione delle
visualizzazioni.

Campo di spostamento/origini disponibili riferiti al pezzo grezzo
visualizzato:

SPAZIO DI LAVORO

DIMENSIONI DEL PEZZO GREZZO

SISTEMA DI COORDINATE

PEZZO GREZZO CON PROIEZIONE NEI PIANI, NELLO SPAZIO DI
LAVORO

Visualizzazione della posizione del pezzo grezzo rispetto all‘origine:
premere il softkey con il simbolo ”Macchina”.

12.6 Configur

azione PGM MGT

; 12.7 P

ar

ametr

i ut

ent

e specifici di macc

hina;

12.8 Rappr

esentazione pezz

o gr

ezz

o nello spazio di la

v

o

ro
