8 Programmazione: Cicli 170
ú ROTAZIONE IN SENSO ORARIO
DR + : fresatura concorde con M3
DR – : fresatura discorde con M3
ú RAGGIO DI ARROTONDAMENTO: RAGGIO degli angoli
della tasca.
Con RAGGIO = 0 il RAGGIO DI ARROTONDAMENTO è
uguale al raggio dell'utensile
Calcoli:
Accostamento laterale k = K x R
K: Fattore di sovrapposizione, definito nel parametro macchina 7430
R: Raggio della fresa

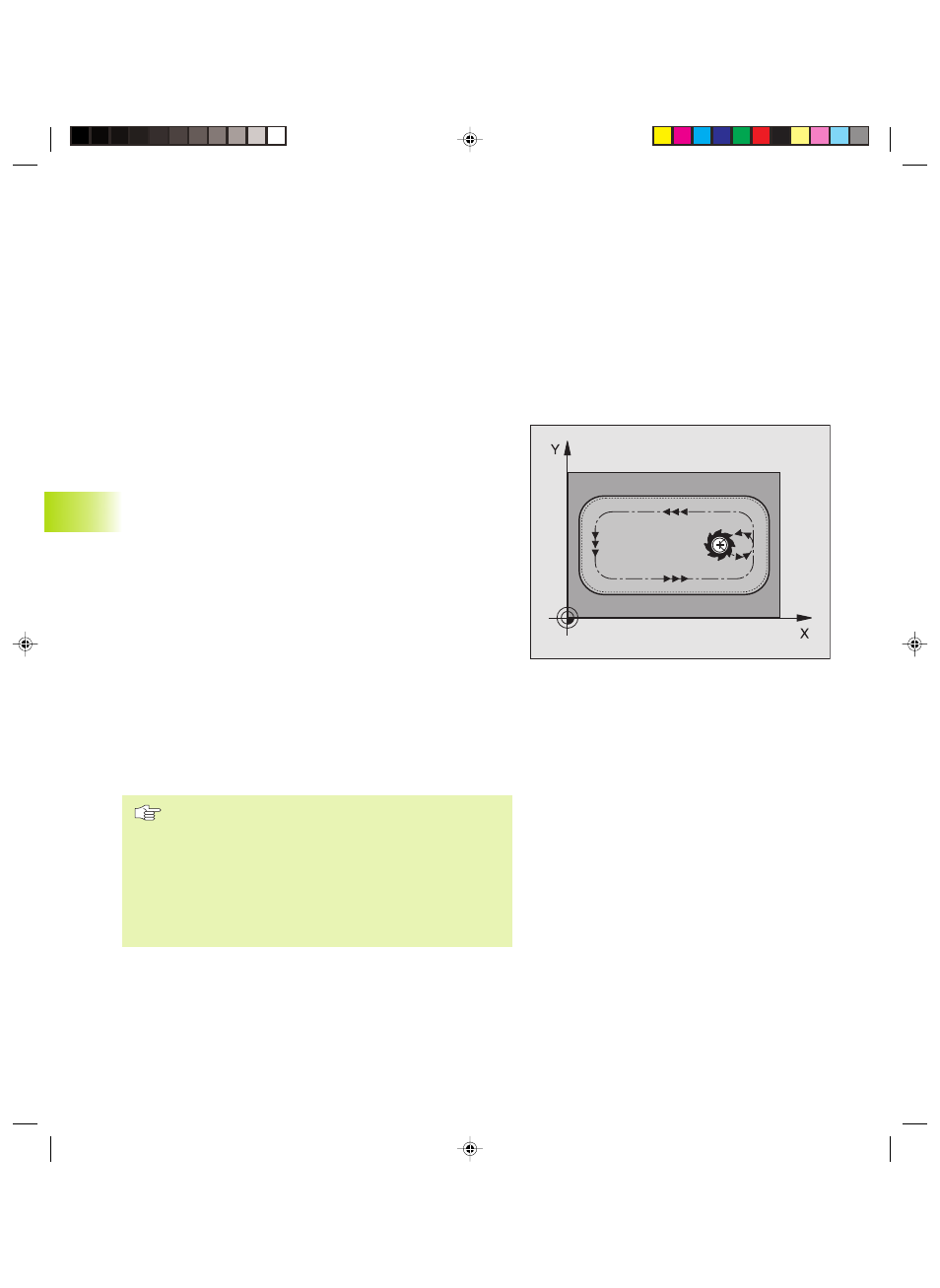

FINITURA TASCHE (Ciclo 212)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino alla
DISTANZA DI SICUREZZA oppure, se programmato, alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro della tasca
2 Dal centro della tasca l’utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Per calcolare il punto di partenza il TNC
tiene conto del SOVRAMETALLO del pezzo e del raggio dell‘utensile
Evt. il TNC effettua una penetrazione nel centro della tasca
3 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo porta
con FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO IN PROFONDITA' alla prima PROFONDITA' DI
ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo, ritornando
al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2ª DISTANZA DI SICUREZZA e
successivamente al centro della tasca (posizione finale = posizione
iniziale)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione.
Se si desidera rifinire la tasca dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844) e
programmare piccoli AVANZAMENTI IN PROFONDITA’
Dimensione minima della tasca: tre volte il raggio
dell'utensile.
