30

4 Programmazione: Generalità, gestione file dati,

aiuti di programmazione, gestione pallets

Coordinate polari

Se il disegno costruttivo è quotato in modo ortogonale, anche il
programma di lavorazione viene generato nel sistema di coordinate
ortogonali. Per i pezzi con archi di cerchio o con indicazioni angolari è
spesso più semplice definire le posizioni mediante coordinate polari.

Le coordinate polari definiscono, contrariamente alle coordinate
ortogonali X, Y e Z, le posizioni in un solo piano. Le coordinate polari
hanno il proprio punto zero nel polo CC (CC = centro cerchio). Una
posizione in un piano può essere quindi definita in modo univoco
mediante

il raggio delle coordinate polari: distanza dal polo CC alla
posizione

l'angolo delle coordinate polari: angolo tra l'asse di riferimento
dell'angolo e la retta che collega il polo CC con la posizione.

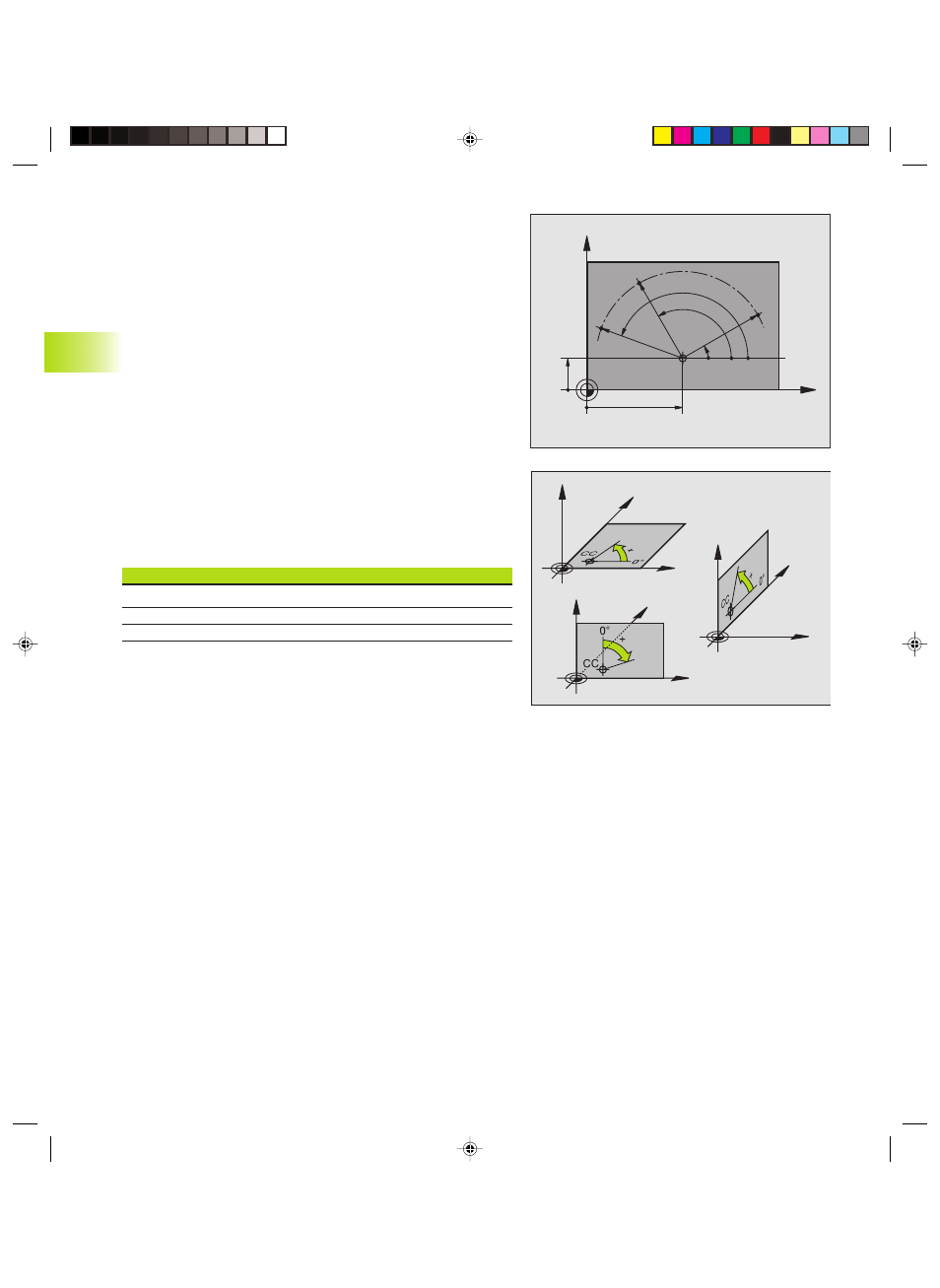

Vedere figura in basso a destra.

Definizione del polo e dell’asse di riferimento dell’angolo
Il polo viene definito mediante due coordinate nel sistema di
coordinate ortogonali in uno dei tre piani. Con questa definizione si
attribuisce in modo univoco anche l’asse di riferimento dell’angolo per
l’angolo PA delle coordinate polari.

Coordinate polari (piano)

Asse di riferimento dell‘angolo

XY

+X

YZ

+Y

ZX

+Z

4.1 Generalità

X

Y

30

10

CC

PR

PA

1

PA

2

PR

PR

PA

3

X

Z

Y

X

Z

Y

X

Z

Y
