57 HEIDENHAIN TNC 426 B, TNC 430

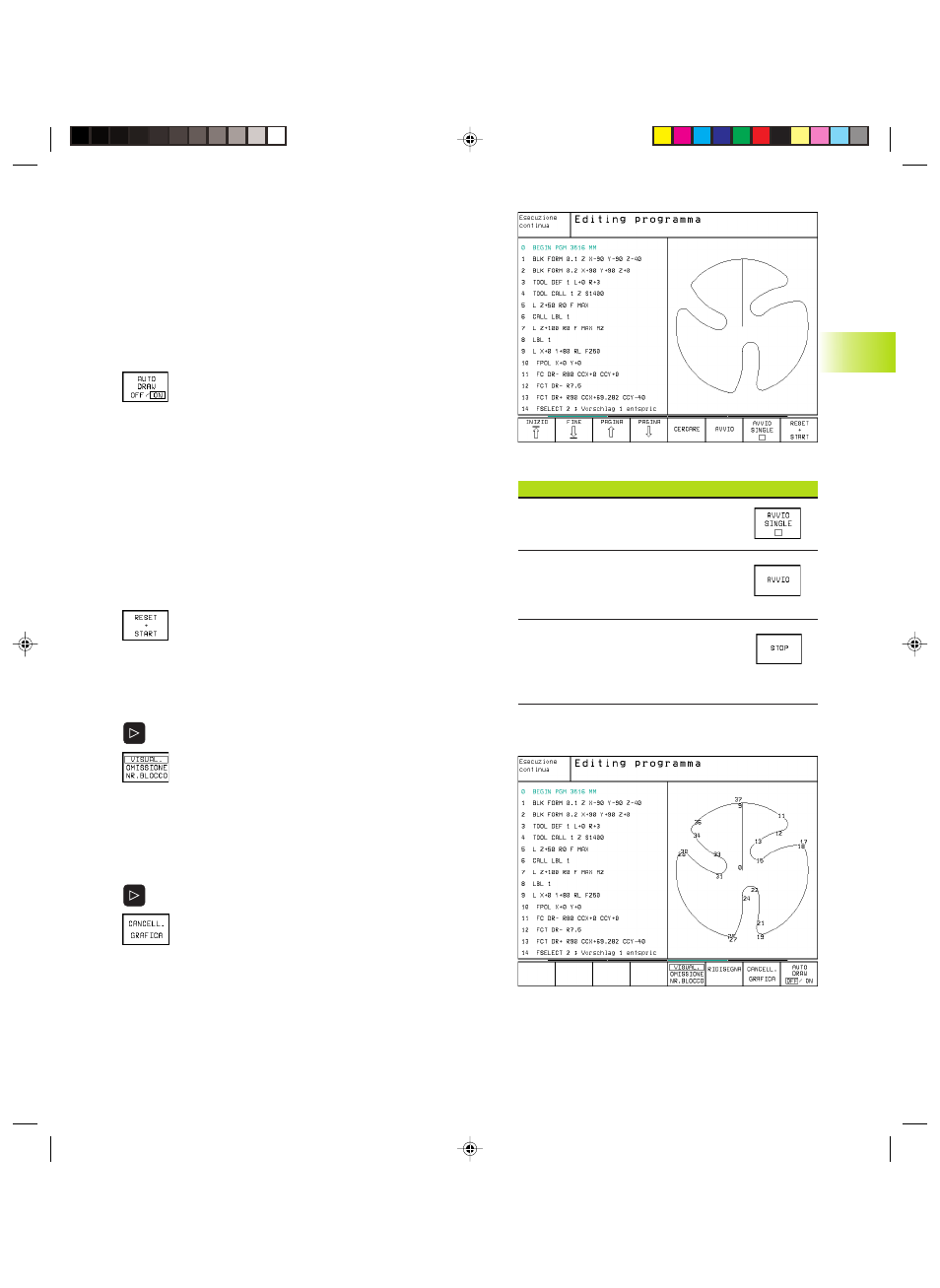

4.6 Grafica di programmazione
Durante la generazione di un programma il TNC può visualizzare
graficamente il profilo programmato
Esecuzione grafica contemporanea alla programmazione/non
contemporanea
ú Per la ripartizione dello schermo con il programma a sinistra e la
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM +
GRAFICA
ú Mettere il softkey AUTO DRAW su ON. Inserendo le
singole righe del programma, il TNC visualizzerà nella
finestra grafica tutte le traiettorie programmate.
Se non si desidera l’esecuzione grafica contemporanea, porre il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non rappresenta eventuali ripetizioni di blocchi di
programma.
Generazione della grafica di programmazione per un
programma esistente
ú Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
ú Esecuzione della grafica: premere il softkey
RESET + START
Altre funzioni vedere la tabella a destra.
Visualizzazione e mascheratura di numeri di blocco
ú Commutare il livello softkey: vedere figura a destra
ú Visualizzazione numeri di blocco:
portare il softkey VISUAL. OMISSIONE NR.BLOCCO su
VISUAL.
ú Senza visualizzazione numeri di blocco:
portare il softkey VISUAL. OMISSIONE NR.BLOCCO su
OMISSIONE
Cancellazione della grafica
ú Commutazione del livello softkey: v. figura a destra
ú Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
4.6 Gr
afica di pr
ogr
ammazione
Funz. della grafica di programmaz. Softkey
Generazione grafica di programmazione
blocco per blocco
Generazione grafica di programmazione
totale o completarla dopo
RESET + START
Arresto della grafica di programmazione:
questo softkey compare solo mentre
il TNC genera una grafica di
programmazione
