87 HEIDENHAIN TNC 426 B, TNC 430
Generazione di una nuova tabella dati di taglio
ú Selezionare il modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA
ú Selezione della gestione file dati: premere il tasto PGM MGT
ú Selezionare la directory nella quale le tabelle dati di taglio devono
essere memorizzate (Standard: TNC: )
ú Inserire un qualsiasi nome di file, il tipo di file .CDT e confermare
con il tasto ENT

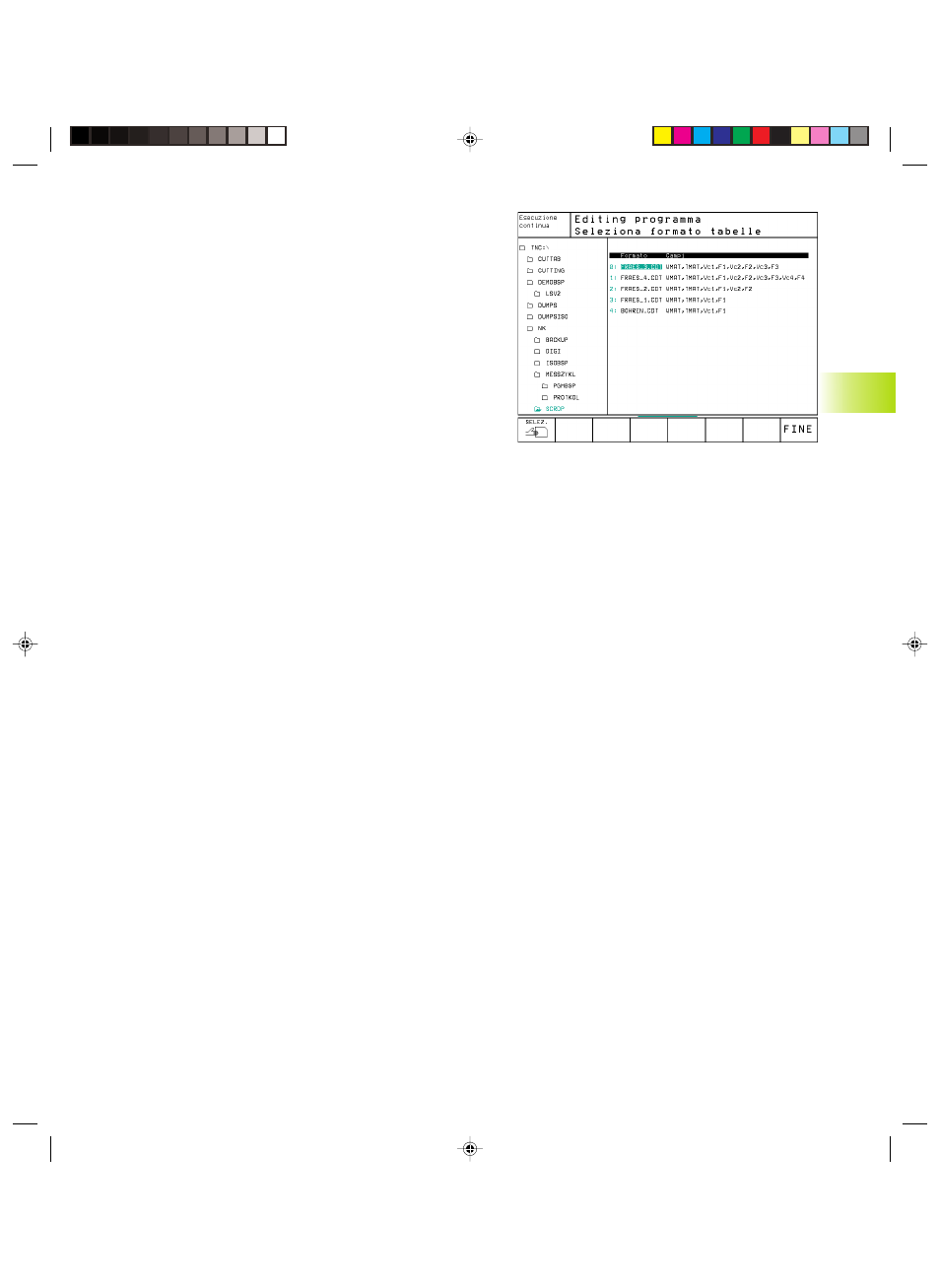

ú Il TNC visualizza nella metà destra dello schermo vari formati di
tabella (in funzione della macchina; vedere l'esempio in alto a
destra) che differiscono per il numero delle combinazioni velocità di
taglio/avanzamento. Portare il campo chiaro con i tasti freccia sul
formato tabella desiderato e confermare con il tasto ENT. Il TNC
genera una nuova tabella dati di taglio vuota.
Dati necessari nella tabella utensili
■ Raggio utensile - Colonna R (DR)
■ Numero dei taglienti (solo per frese) – Colonna CUT.
■ Tipo utensile - Colonna TIPO
Il tipo di utensile influenza il calcolo dell'avanzamento di traiettoria:
Frese: F = S • f
Z
• z
Tutti gli altri utensili: F = S • f
U
S = Numero giri mandrino
f
Z
= Avanzamento per tagliente
f
U
= Avanzamento per giro
z = Numero di taglienti
■ Materiale tagliente – Colonna TMAT
■ Nome della tabella dati di taglio da utilizzare per questo utensile -
Colonna CDT
Il tipo di utensile, il materiale tagliente e il nome della tabella dati di
taglio vengono selezionati tramite softkey nella tabella utensili (vedere
”5.2 Dati utensile”).
5.5 La
v
o
rar
e con le tabelle dei dati di taglio
