99 HEIDENHAIN TNC 426 B, TNC 430
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...

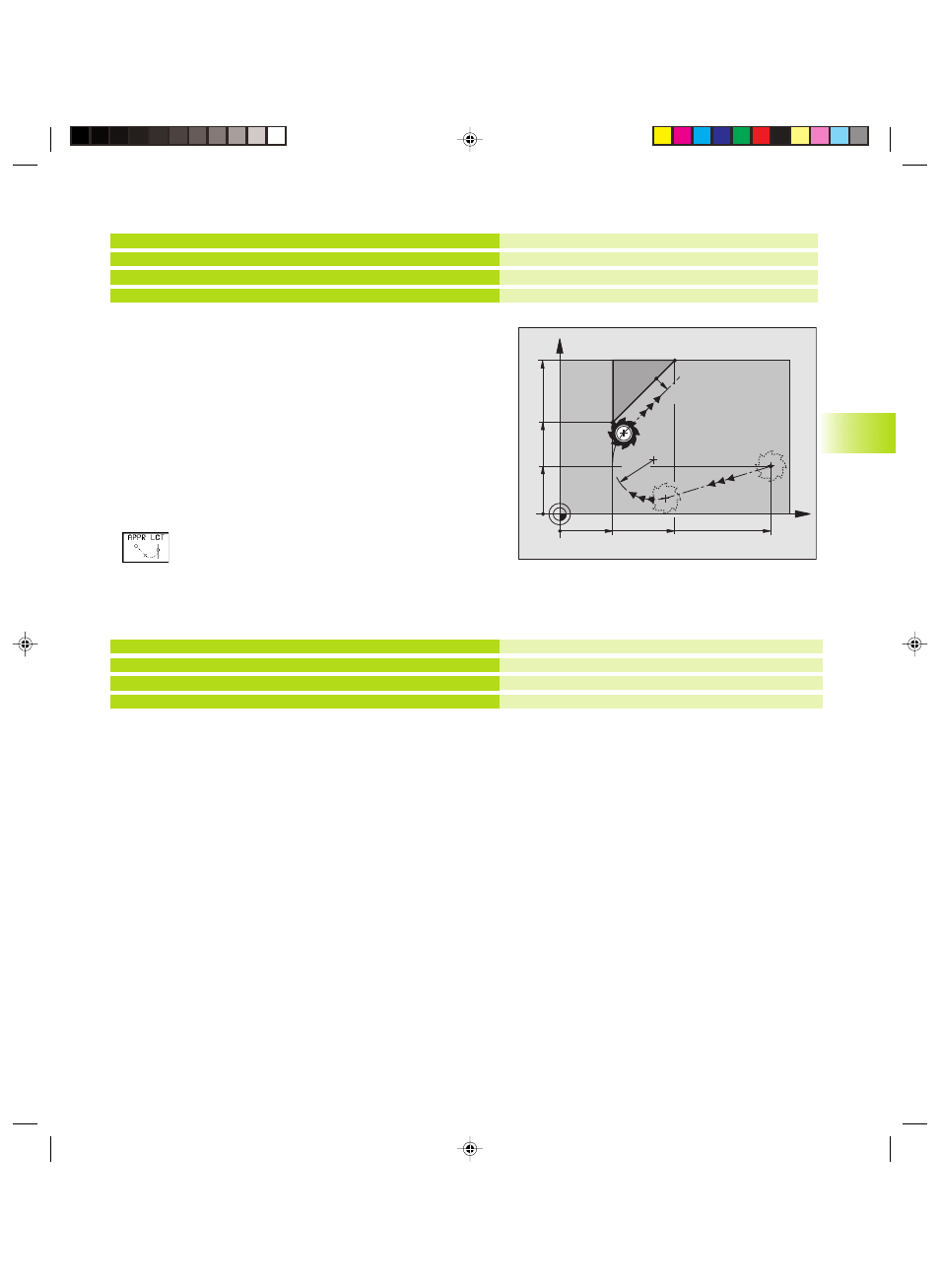

Avvicinamento su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: APPR LCT
Il TNC sposta l’utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H.
. Da lì l’utensile si porta su una traiettoria circolare sul
primo punto del profilo P
A
.
La traiettoria circolare si raccorda tangenzialmente sia alla retta da P
S
a P
H
che al primo elemento del profilo. Pertanto essa viene definita in
modo univoco dal raggio R.
ú Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
ú Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LCT
ú COORDINATE del primo punto del profilo P
A
ú RAGGIO R della traiettoria circolare
inserire R con segno positivo
ú CORREZIONE DEL RAGGIO per la lavorazione
Esempi di blocchi NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
Avvicinamento di P
S
senza corr. del raggio
P
A
con corr. raggio. RR, Raggio R=10
Punto finale del primo elemento di profilo
Successivo elemento di profilo
Avvicinamento di P
S
senza corr. del raggio
P
A
con corr. raggio RR, raggio R=10
Punto finale del primo elemento di profilo
Successivo elemento di profilo
X
Y
10
20
P
A
RR
P
S
R0 P
H
RR
RR
40 10
R10
35
20
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
