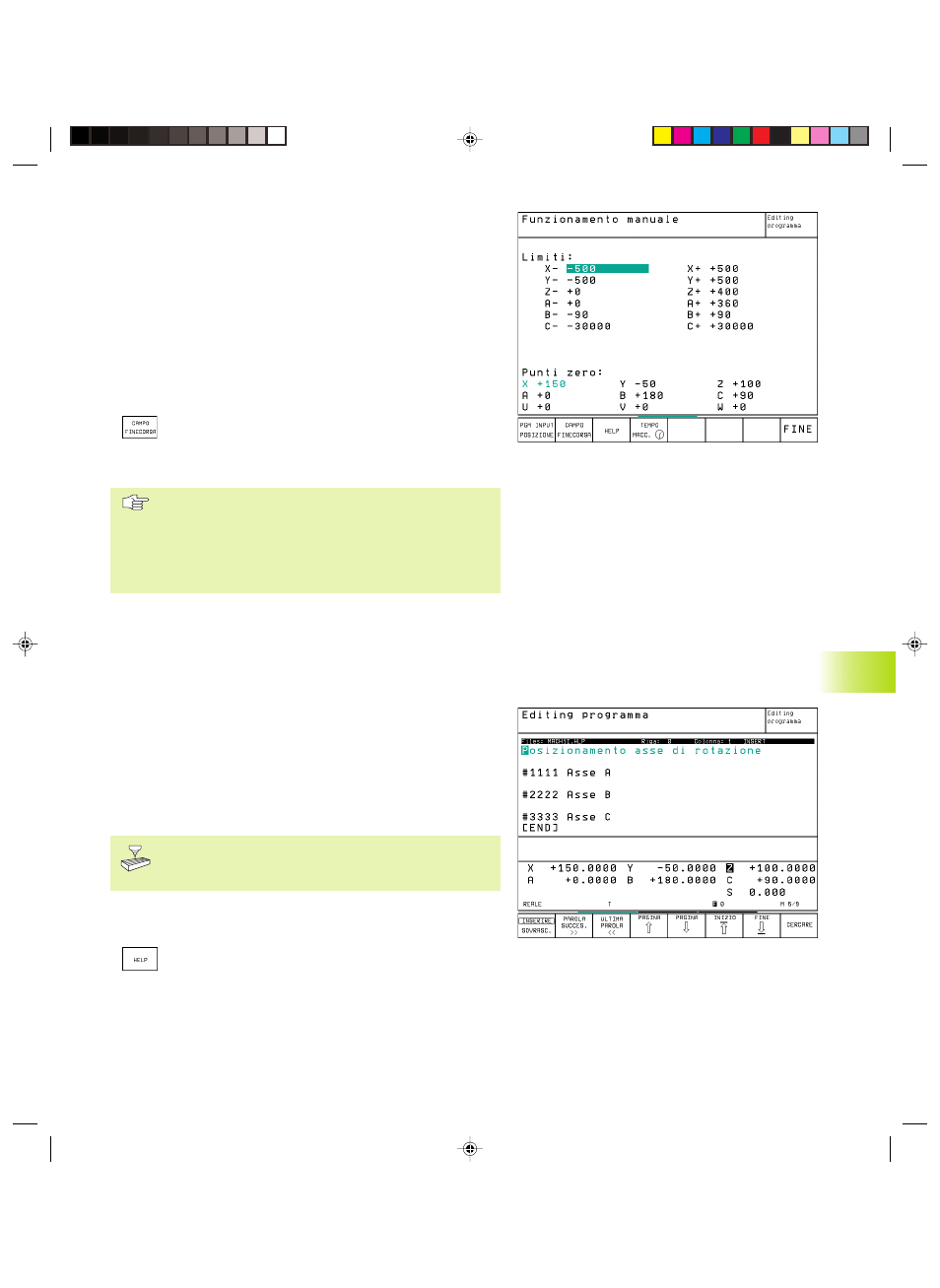

HEIDENHAIN TNC 426 B, TNC 430 315
Lavoro senza limitazione del campo di spostamento
Per gli assi di coordinate da spostarsi senza limiti di campo, impostare
quale AXIS LIMIT il percorso di spostamento massimo del TNC
(+/- 99999 mm).
Rilevamento ed impostazione del campo massimo di
spostamento
ú Selezionare la INDICAZIONE DI POSIZIONE REF
ú Posizionarsi sulle posizioni finali positive e negative desiderate
sugli assi X, Y, Z
ú Prendere nota dei valori con il relativo segno
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Impostazione dei limiti del campo di spostamento:
premere il softkey FINECORSA Impostare i valori
annotati quali LIMITI per gli assi
ú Abbandonare la funzione MOD: premere il softkey FINE
Le correzioni del raggio dell’utensile non vengono tenute in
considerazione in caso di limitazione del campo di
spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
Visualizzazione dell‘origine
I valori che vengono visualizzati sullo schermo in basso a sinistra sono
gli indici di riferimento impostati manualmente, riferiti all’origine della
macchina. Essi non possono essere modificati nel menu
visualizzato.
12.14 Visualizzazione dei file dati di HELP
L’obiettivo dei file dati HELP (file dati di aiuto) è di supportare
l’operatore nelle situazioni ove si rendono necessarie operazioni
obbligate, p.es. il disimpegno della macchina dopo un’interruzione
dell’alimentazione. Anche le funzioni ausiliarie possono essere
documentate in un file dati HELP. La figura a destra illustra la
visualizzazione di un tale file.
I file dati HELP non sono disponibili su tutte le macchine.
Per ulteriori informazioni rivolgersi al Costruttore della
macchina.
Selezione file dati HELP
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Selezionare l'ultimo file dati HELP attivo: premere il
softkey HELP
ú Ove necessario, chiamare la Gestione file dati (tasto
PGM MGT) e selezionare il file desiderato.
12.13 Impostazione dei limiti dicampi di spostament
o
, visualizzazione dell‘
or
igine;
12.14 V
isualizzazione dei file dati di HELP
