8 Programmazione: Cicli 228
PIANO DI LAVORO (Ciclo 19)
Le funzioni per la rotazione del piano di lavoro vengono
interfacciate dal Costruttore della macchina tra TNC e
macchina. Per determinate teste orientabili (tavole
orientabili) il Costruttore della macchina definisce se gli
angoli programmati nel ciclo devono essere interpretati
quali coordinate degli assi di rotazione o quale angolo
solido. Consultare il Manuale della macchina.
Il piano di lavoro viene sempre ruotato intorno all’origine
attiva. Per le informazioni generali vedere ”2.5 Rotazione
del piano di lavoro”: leggere quel paragrafo con attenzione!
Generalità vedere „2.5 Rotazione del piano di lavoro“:
leggere tutto questo paragrafo con attenzione.
Attivazione

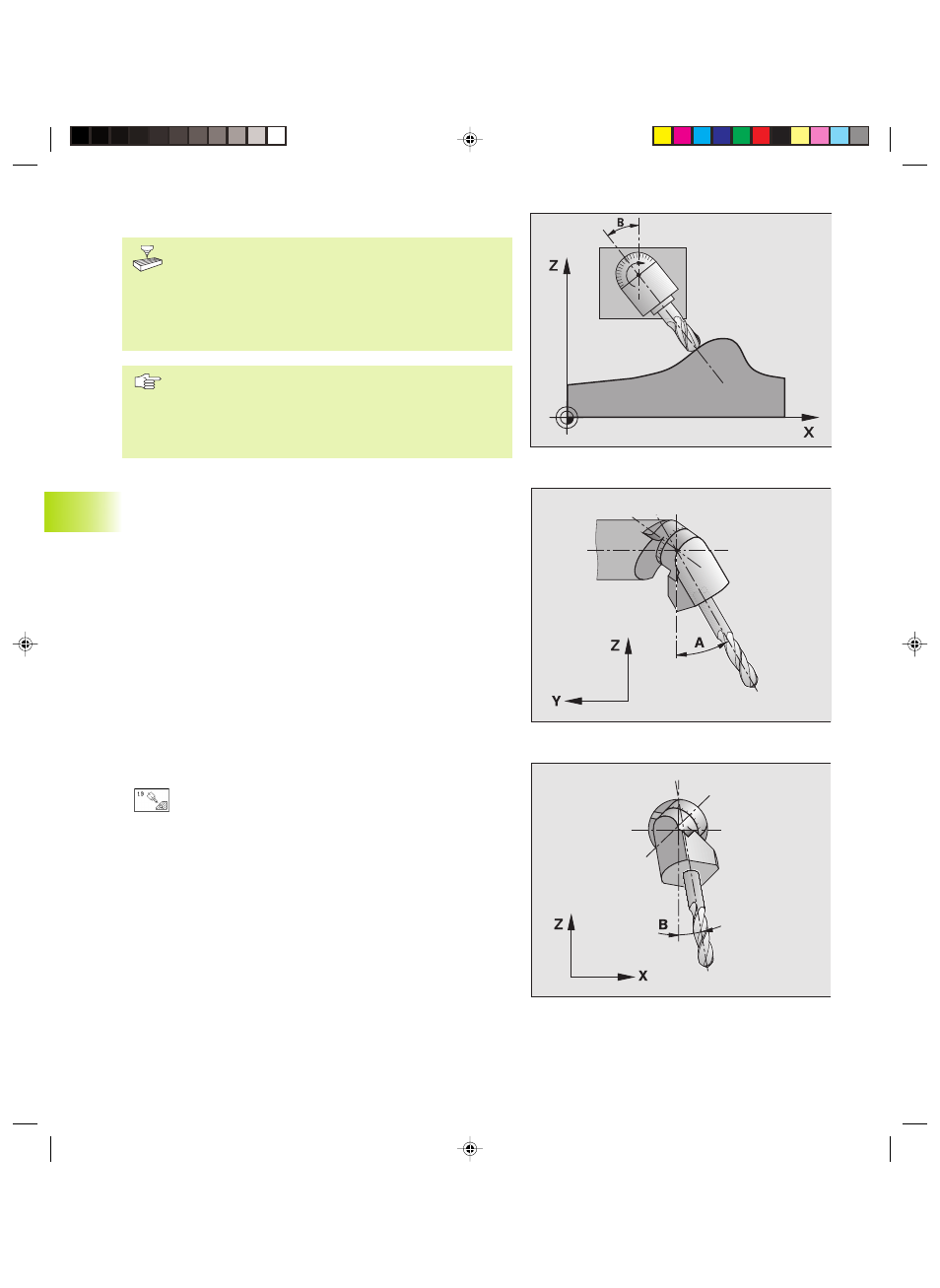

Definire nel ciclo 19 la posizione del piano di lavoro mediante
inserimento di angoli di rotazione. Gli angoli inseriti definiscono
direttamente la posizione degli assi di rotazione (vedere figura in alto a
destra) o i componenti angolari di un vettore spaziale (vedere figure al
centro e in basso a destra).
Programmando le componenti angolari del vettore spaziale, il TNC
calcolerà automaticamente la posizione angolare degli assi di
rotazione. La posizione del vettore spaziale, quindi la posizione
dell’asse del mandrino, viene calcolata dal TNC mediante rotazione
intorno al sistema di coordinate fisso di macchina. Il TNC ruota prima
l’asse A quindi l’asse B e infine l’asse C.
Il ciclo 19 è attivo dalla sua definizione nel programma. Non appena si
sposta un asse nel sistema ruotato, diventa attiva la correzione per
quest’asse. Se la correzione deve essere calcolata per tutti gli assi,
occorre spostarli tutti.
Se la funzione ROTAZIONE PIANO DI LAVORO è stata impostata nel
modo operativo FUNZIONAMENTO MANUALE su ATTIVO (vedere
”2.5 Rotazione del piano di lavoro”) il valore angolare registrato in quel
menu verrà sovrascritto dal ciclo 19 PIANO DI LAVORO.
ú ASSE E ANGOLO DI ROTAZIONE: asse di rotazione
orientato con relativo angolo di rotazione; programmare
gli assi di rotazione A, B e C mediante softkey
Con posizionamento automatico degli assi di rotazione da parte del
TNC, si possono introdurre anche i seguenti parametri
ú AVANZAMENTO ? F=: Velocità di spostamento
dell'asse di rotazione nel posizionamento automatico
ú DISTANZA DI SICUREZZA ? (incrementale): Il TNC
posiziona la testa orientabile in modo tale che la
posizione della distanza di sicurezza risultante dal
prolungamento dell'utensile della non varia rispetto al
pezzo
8.7 Cicli per la conversione delle coordinate
