113 HEIDENHAIN TNC 426 B, TNC 430

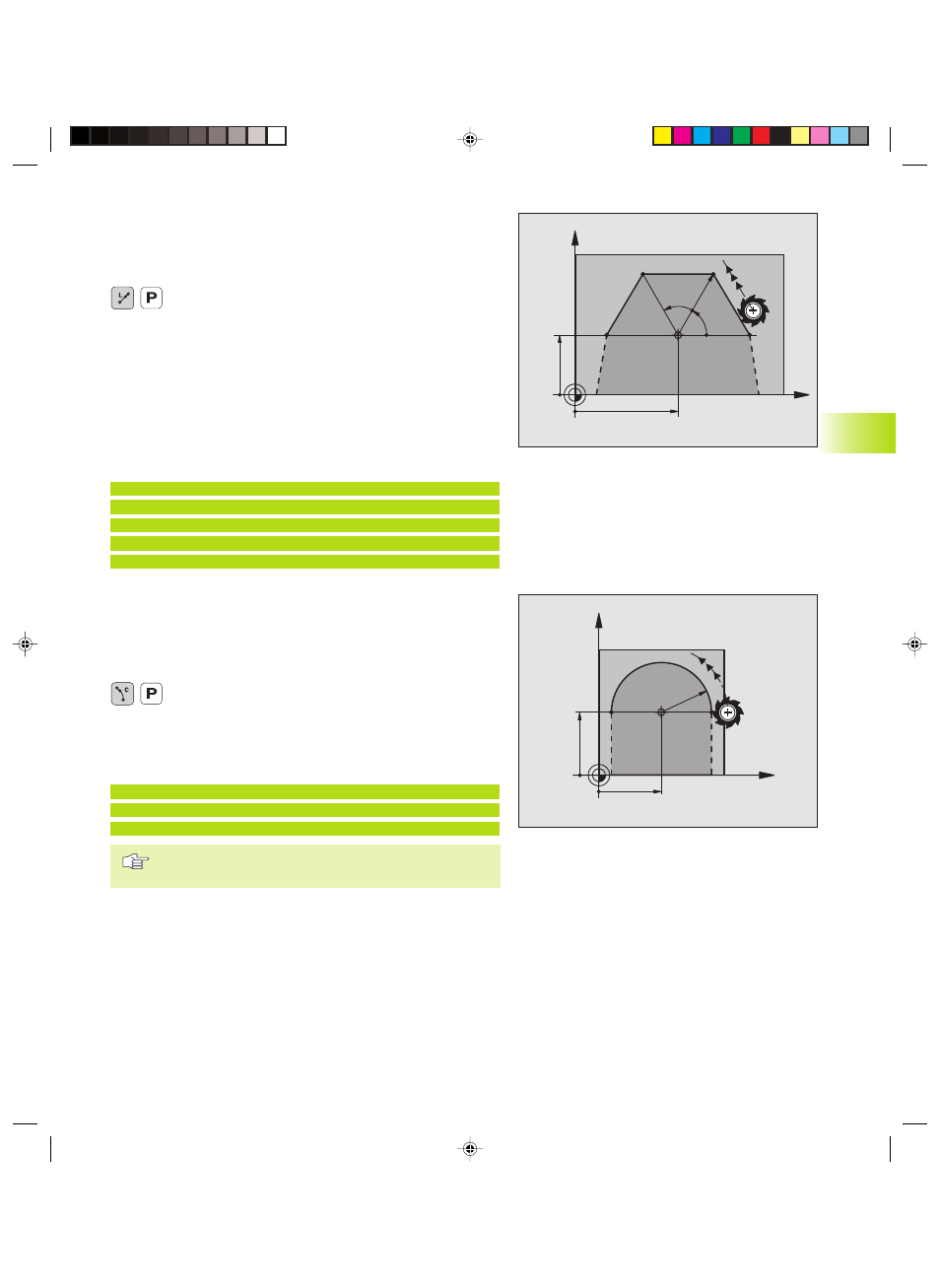

Retta LP
L ’utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
ú COORDINATE POLARI RAGGIO PR: Inserire la
distanza del punto finale della retta dal polo CC
ú COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della retta tra –360° e +360°
Il segno PA viene determinato dall’asse di riferimento
dell’angolo:
Angolo tra l’asse di riferimento dell’angolo e PR in
senso antiorario: PA>0
Angolo tra l’asse di riferimento dell’angolo e PR in
senso orario: PA<0
Esempi di blocchi NC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
Traiettoria circolare CP intorno al Polo CC
Il raggio delle coordinate polari PR è contemporaneamente raggio
dell‘arco di cerchio e viene definito dalla distanza del punto di partenza
dal polo CC. La posizione utensile programmata per ultima prima del
blocco CP costituisce il punto di partenza della traiettoria circolare.
ú COORDINATE POLARI ANGOLO PA: Posizione
angolare del punto finale della traiettoria circolare tra –
5400° e +5400°
ú SENSO DI ROTAZIONE DR
Esempi di blocchi NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso segno
per DR e PA .
X
Y
45
25
60°
60°
30
CC
X
Y
25
25
R20
CC
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
