58

4 Programmazione: Generalità, gestione file dati,

aiuti di programmazione, gestione pallets

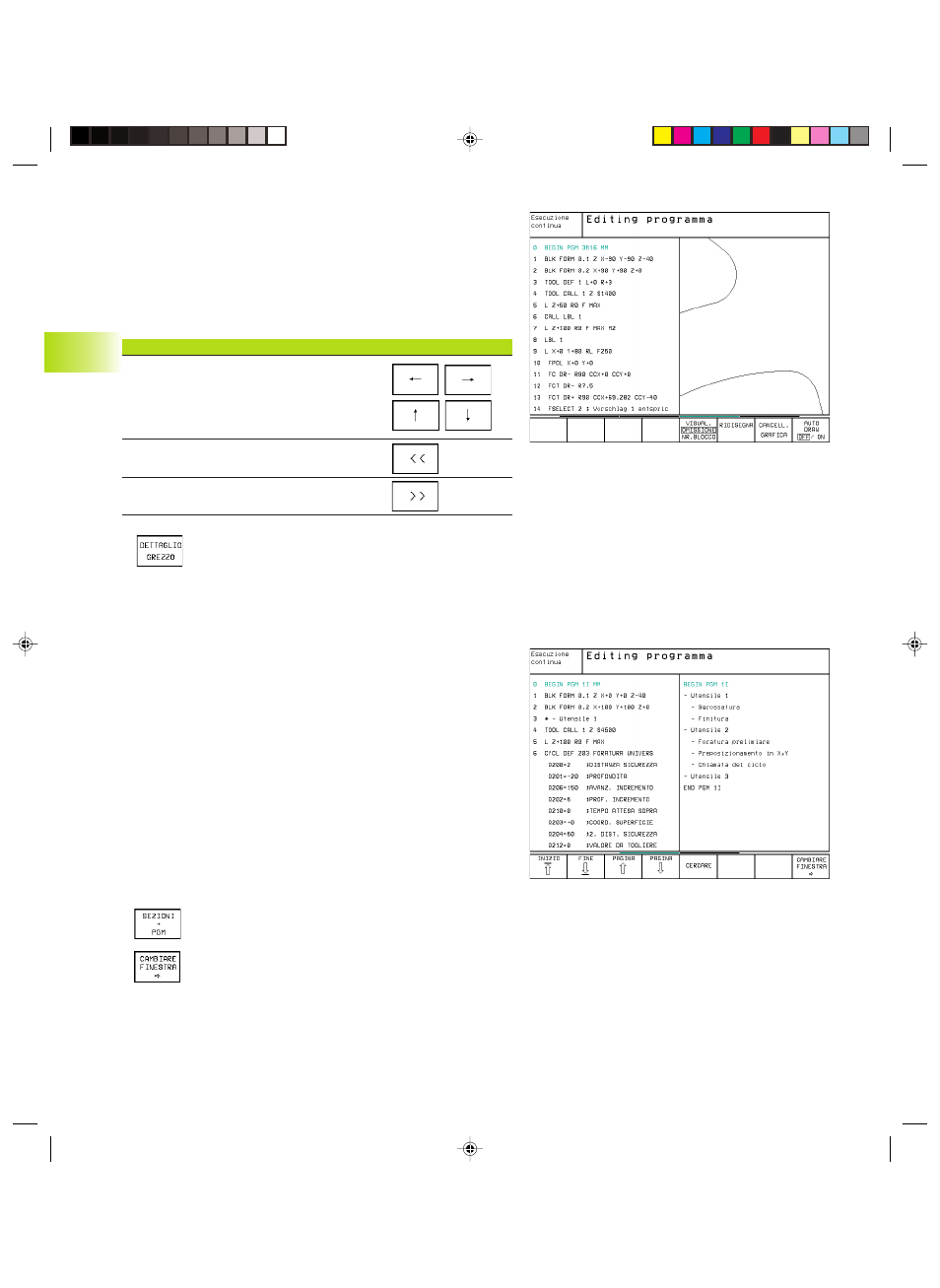

Ingrandimento/riduzione di un dettaglio

La rappresentazione per la grafica può essere definita
individualmente. Con una cornice si può selezionare il dettaglio da
ingrandire o da ridurre.

ú

Selezionare la riga softkey per ”Ingrandimento/riduzione di un
dettaglio” (2. riga, vedere fig. a destra. Sono disponibili le seguenti
funzioni:

Funzione

Softkey

Visualizzazione e spostamento della cornice
Per lo spostamento tener premuto il relativo
softkey

per la riduzione tener premuto il softkey

per l‘ingrandimento tener premuto il softkey

ú

Con il softkey WINDOW DETTAGLIO confermare il
campo selezionato.

Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale

4.7 Ordinamento dei programmi

Il TNC dà la possibilità di commentare il programma di lavorazione con
brevi blocchi di ordinamento. I blocchi di ordinamento sono testi brevi
(max. 244 caratteri) che rappresentano commenti o titoli per le
successive righe del programma.

Blocchi di ordinamento razionali aumentano la facilità di orientamento
e di comprensione di programmi lunghi e complessi, facilitando in
particolare eventuali modifiche dei programmi in un secondo
momento. I blocchi di ordinamento possono essere inseriti nel
programma in un punto qualsiasi. E‘ anche possibile rappresentarli,
elaborarli o completarli in una finestra propria. Per un ordinamento di
precisione è disponibile un secondo livello: i testi del secondo livello
vengono rappresentati rientrati.

Visualizzazione finestra di ordinamento/cambio della finestra
attiva

ú

Visualizzazione finestra di ordinamento: selezionare la
ripartizione dello schermo SEZIONI PGM

ú

Cambio della finestra attiva: premere il softkey
CAMBIARE FINESTRA

4.7 Or

dinament

o dei pr

ogr

ammi
