126 6 Programmazione: Programmazione profili
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK

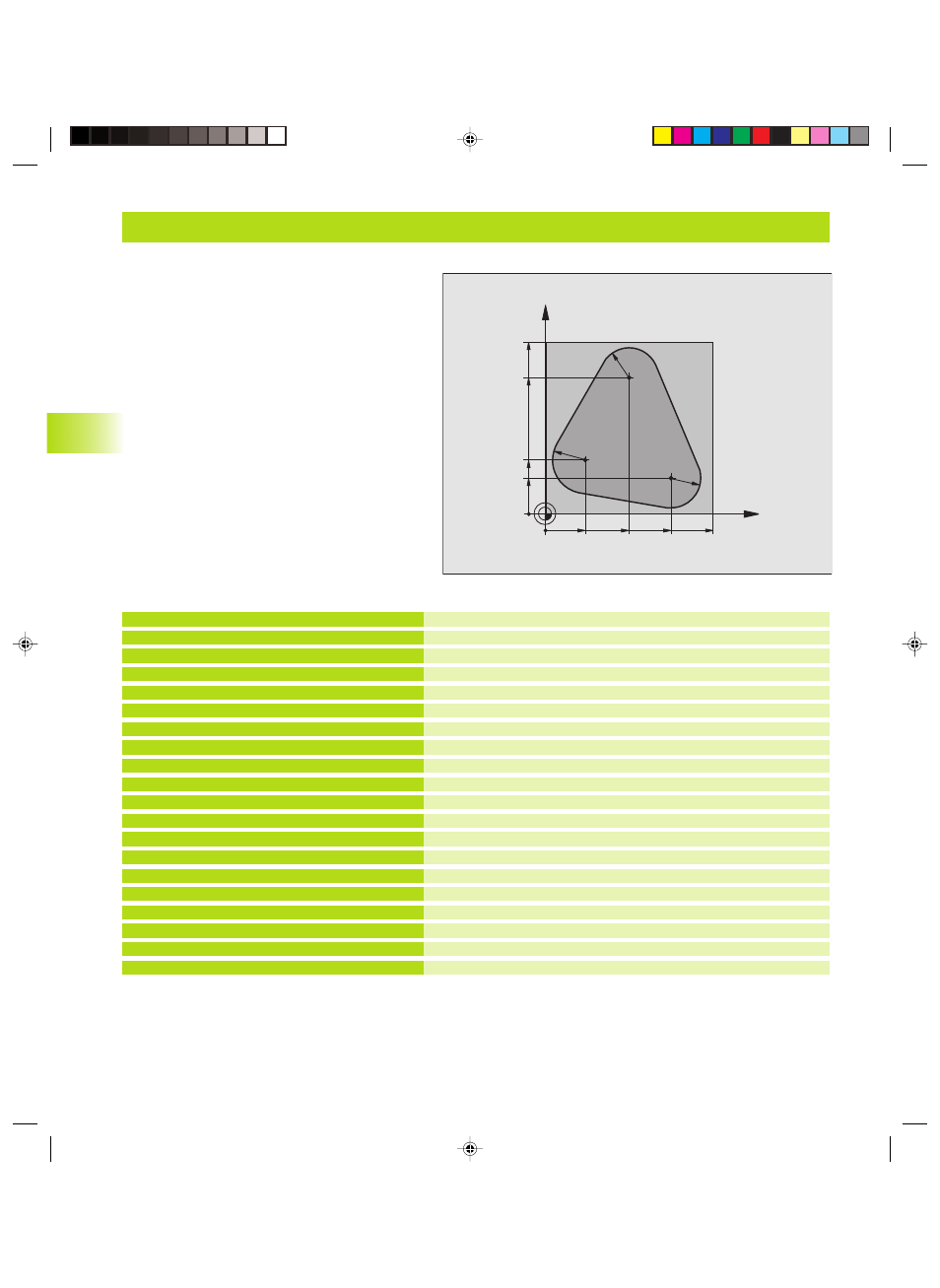

Esempio: Programmazione FK 1
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione
Avvicinamento al profilo su un cerchio con raccordo tangenziale
Sezione FK:
Programmare per ogni elemento di profilo i dati noti
Distacco dal profilo su un cerchio con raccordo tangenziale
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S500
5 L Z+250 R0 F MAX
6 L X-20 Y+30 R0 F MAX
7 L Z-10 R0 F1000 M3
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250
9 FC DR- R18 CLSD+ CCX+20 CCY+30
10 FLT
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 F1000
17 L X-30 Y+0 R0 F MAX
18 L Z+250 R0 F MAX M2
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
