94 6 Programmazione: Programmazione profili

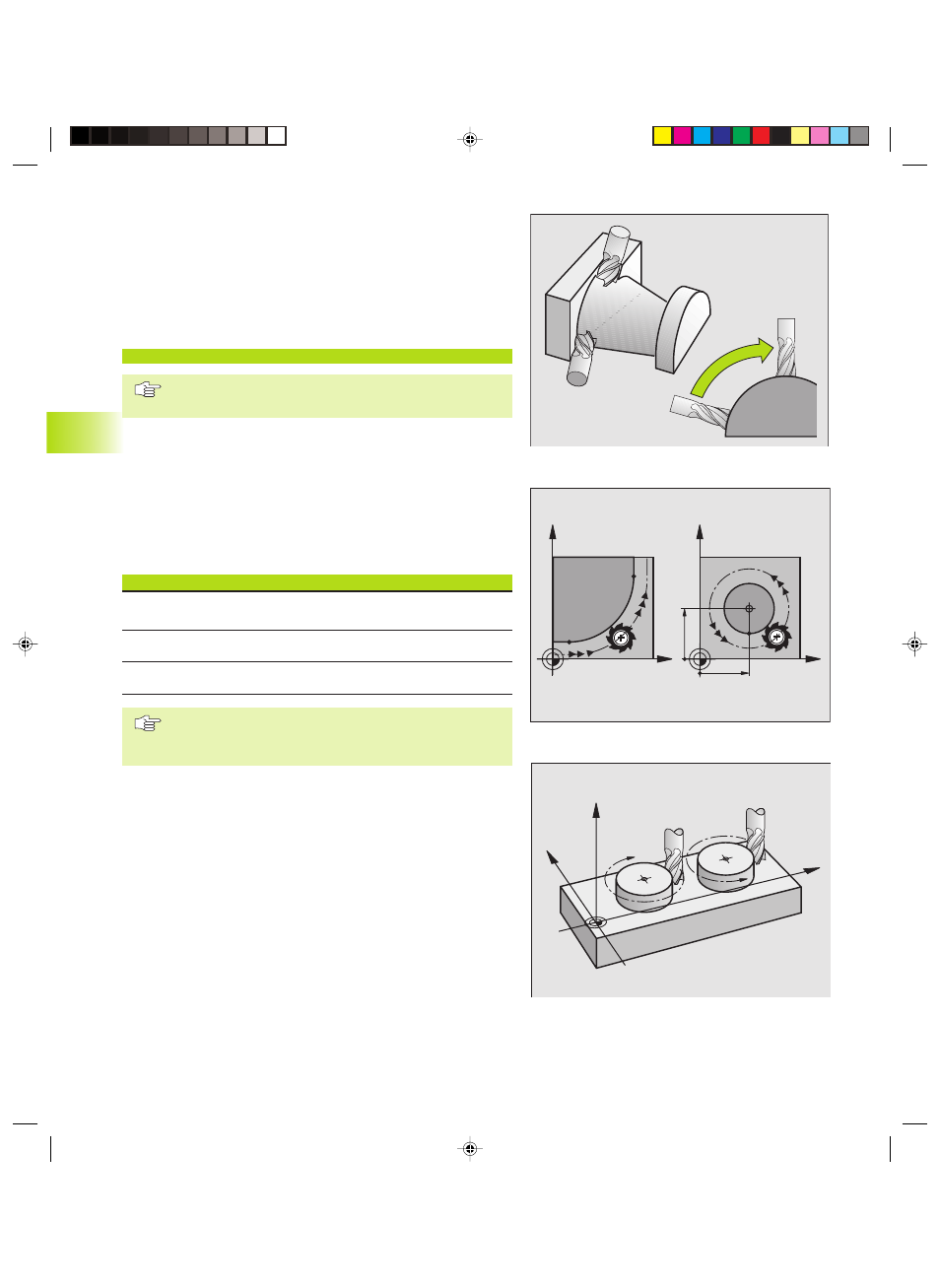

Inserimento di più di tre coordinate
Il TNC è in grado di controllare contemporaneamente fino a 5 assi. In
una lavorazione a 5 assi vengono spostati contemporaneamente p.
es. 3 assi lineari e 2 assi di rotazione.
Il programma per una tale lavorazione viene fornito generalmente da
un sistema CAD; esso non può essere programmato direttamente
sulla macchina.
Esempio:
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
I movimenti con oltre tre assi non vengono supportati
graficamente dal TNC.
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due assi
della macchina: l‘utensile si muove rispetto al pezzo su una traiettoria
circolare. Per i movimenti circolari si può inserire il centro del cerchio
CC.
Con le funzioni di traiettoria per archi di cerchio si programmano cerchi
nei piani principali. Il piano principale deve essere definito alla
chiamata utensile TOOL CALL mediante definizione dell‘asse del
mandrino:
Asse del mandrino Piano principale
Z XY, inoltre
UV, XV, UY
Y ZX, inoltre
WU, ZU, WX
X YZ, inoltre
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati con la funzione ”Rotazione del piano di
lavoro” (vedere cap.8) o con parametri Q (vedere cap.10).
Senso di rotazione DR nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione DR:
Rotazione in senso orario: DR–
Rotazione in senso antiorario: DR+
Correzione
La correzione del raggio deve essere programmata nel blocco di
posizionamento sul primo elemento di profilo. La correzione del raggio
non può iniziare in un blocco per una traiettoria circolare. Programmare
la correzione prima in un blocco lineare o nel blocco di avvicinamento
(blocco APPR).
Per il blocco APPR e il blocco lineare vedere ”6.3 Avvicinamento e
distacco da un profilo” e ”6.4 Traiettorie-Coordinate cartesiane”.
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
