102 6 Programmazione: Programmazione profili
6.4 Traiettorie – Coordinate cartesiane

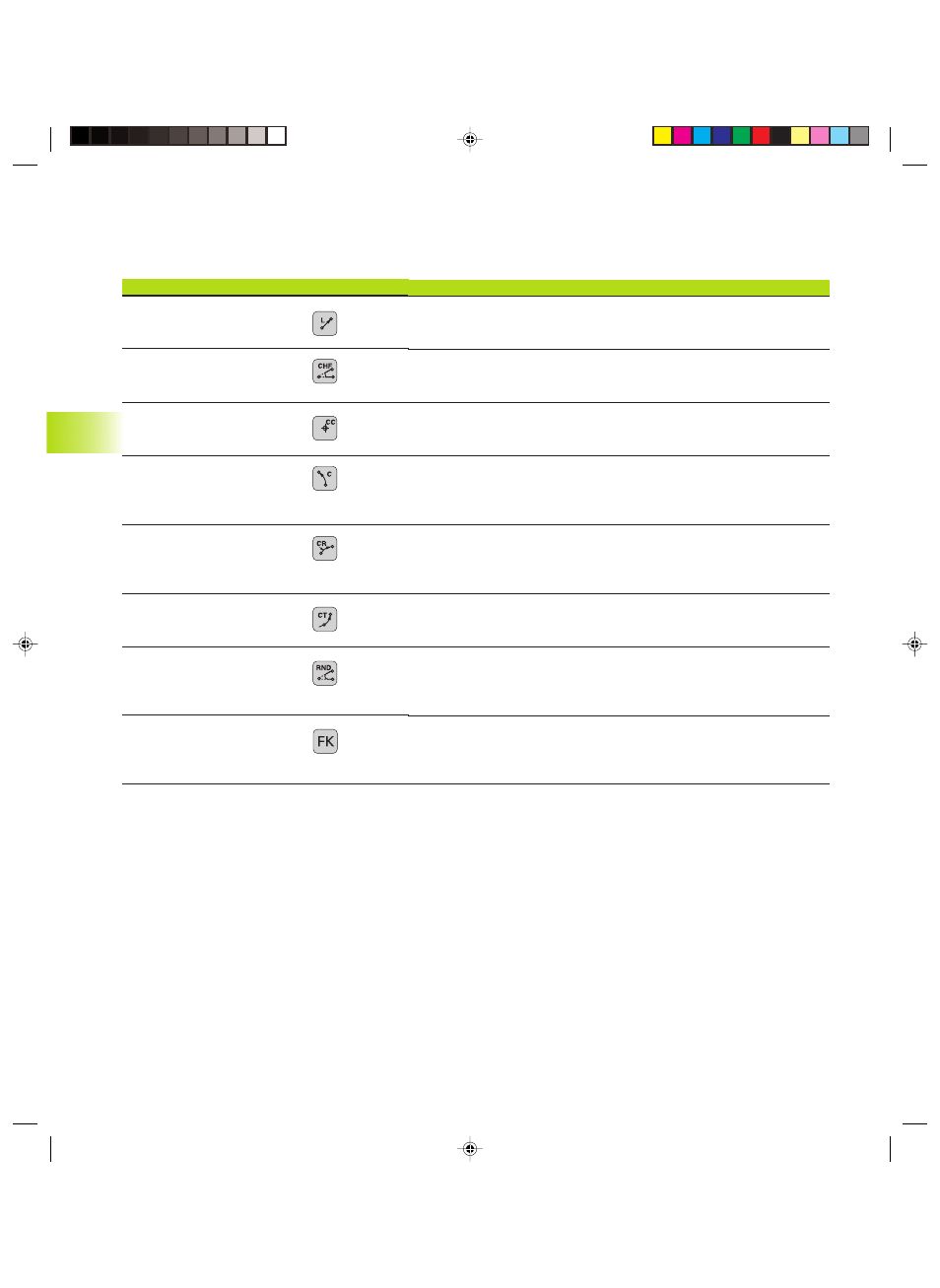

Indice delle funzioni di traiettoria
Funzione Tasto
Retta L
ingl.: Line
Smusso CHF
ingl.: CHamFer
Centro del cerchio CC
ingl.: Circle Center
Arco di cerchio C
ingl.: Circle
Arco di cerchio CR
ingl.: Circle by Radius
Arco di cerchio CT
ingl.: Circle Tangential
Arrotondamento spigoli RND
ingl.: RouNDing of Corner
Programmazione libera dei
profili FK
Traiettoria utensile
Retta
Smusso tra due rette
Nessuna
Traiettoria circolare intorno al centro del
cerchio CC verso il punto finale dell‘arco
di cerchio
Traiettoria circolare con raggio
determinato
Traiettoria circ. con racc. tangenziale
all‘elemento di profilo precedente
Traiettoria circolare con raccordo
tangenziale agli elementi di profilo
precedente e successivo
Retta o traiettoria circ. con racc.
qualsiasi all‘elemento di profilo
precedente
Inserimenti necessari
Coordinate del punto finale
della retta
Lunghezza dello smusso
Coordinate del centro del cerchio,
cioè del polo
Coordinate del punto finale del
cerchio, senso di rotazione
Coordinate del punto finale del
cerchio, raggio del cerchio, senso
di rotazione
Coordinate del punto finale del
cerchio
Raggio dell‘angolo R
Vedere capitolo 6.6
