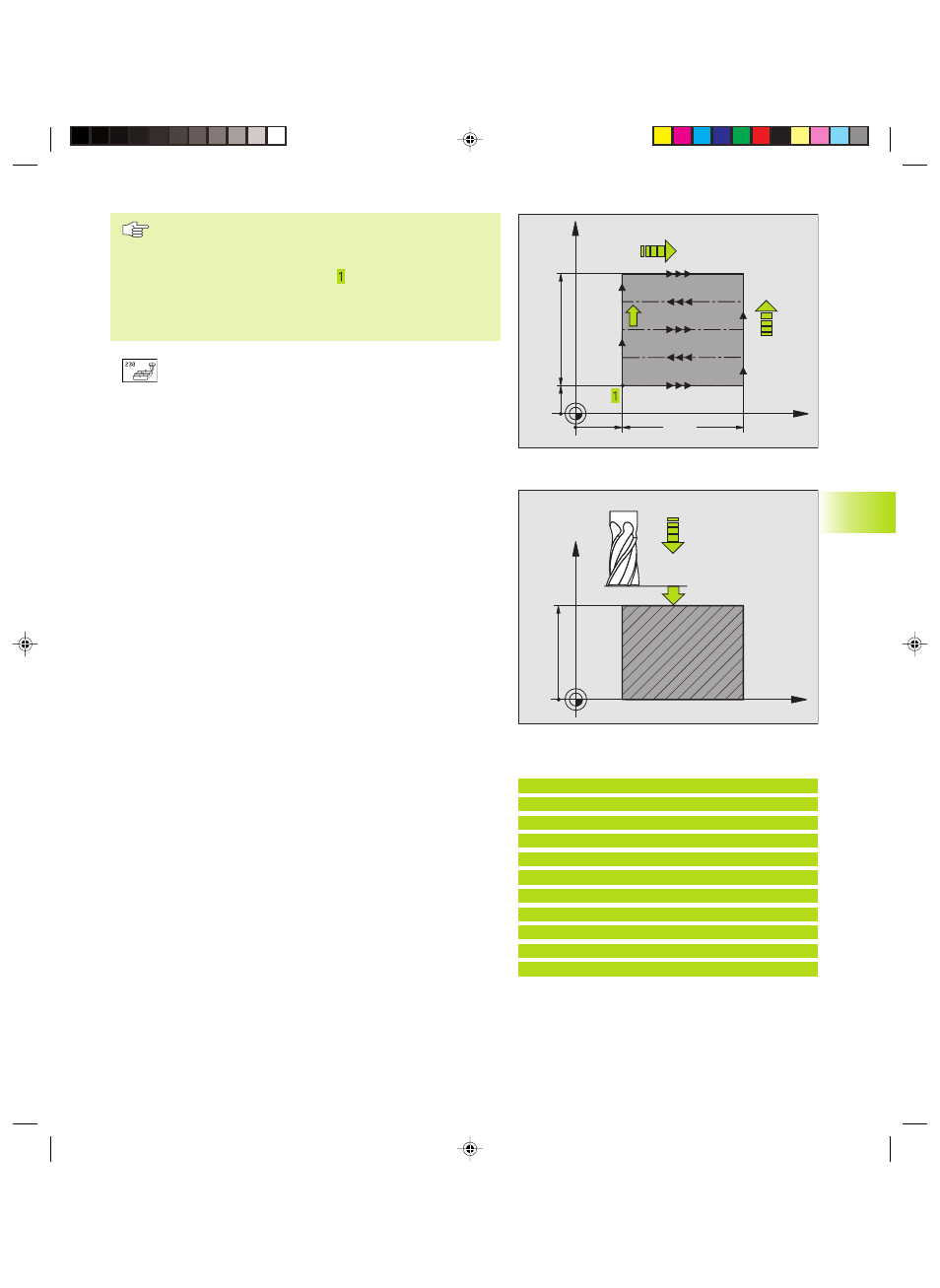

Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
ú PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3. ASSE Q227 (assoluto): altezza
nell’asse del mandrino alla quale si esegue la spianatura
ú LUNGHEZZA 1. LATO Q218 (incrementale): lunghezza
della superficie da spianare nell’asse principale del piano
di lavoro, riferita al PUNTO DI PARTENZA 1. ASSE
ú LUNGHEZZA 2. LATO Q219 (incrementale): lunghezza
della superficie da spianare nell’asse secondario del
piano di lavoro, riferita al PUNTO DI PARTENZA 2. ASSE
ú NUMERO DEI TAGLI Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della larghezza
ú AVANZAMENTO IN PROFONDITA’ 206: velocità
dell‘utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea successiva in
mm/min; procedendo trasversalmente nel materiale,
Q209 deve essere inferiore a Q207; procedendo
trasversalmente nello spazio libero, Q209 può essere
maggiore di Q207
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine del
ciclo
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
8.6 Cicli di spianatura
Esempi di blocchi NC:
71 CYCL DEF 230 SPIANATURA
Q225=+10 ;PUNTO PARTENZA 1° ASSE
Q226=+12 ;PUNTO PARTENZA 2° ASSE
Q227=+2.5 ;PUNTO PARTENZA 3° ASSE
Q218=150
;LUNGHEZZA 1. LATO
Q219=75 ;LUNGHEZZA 2. LATO
Q240=25 ;NUMERO TAGLI
Q206=150 ;AVANZ. IN PROFONDITA'
Q207=500 ;AVANZAMENTO FRESATURA
Q209=200 ;AVANZ. TRASVERSALE
Q200=2 ;DISTANZA DI SICUREZZA
