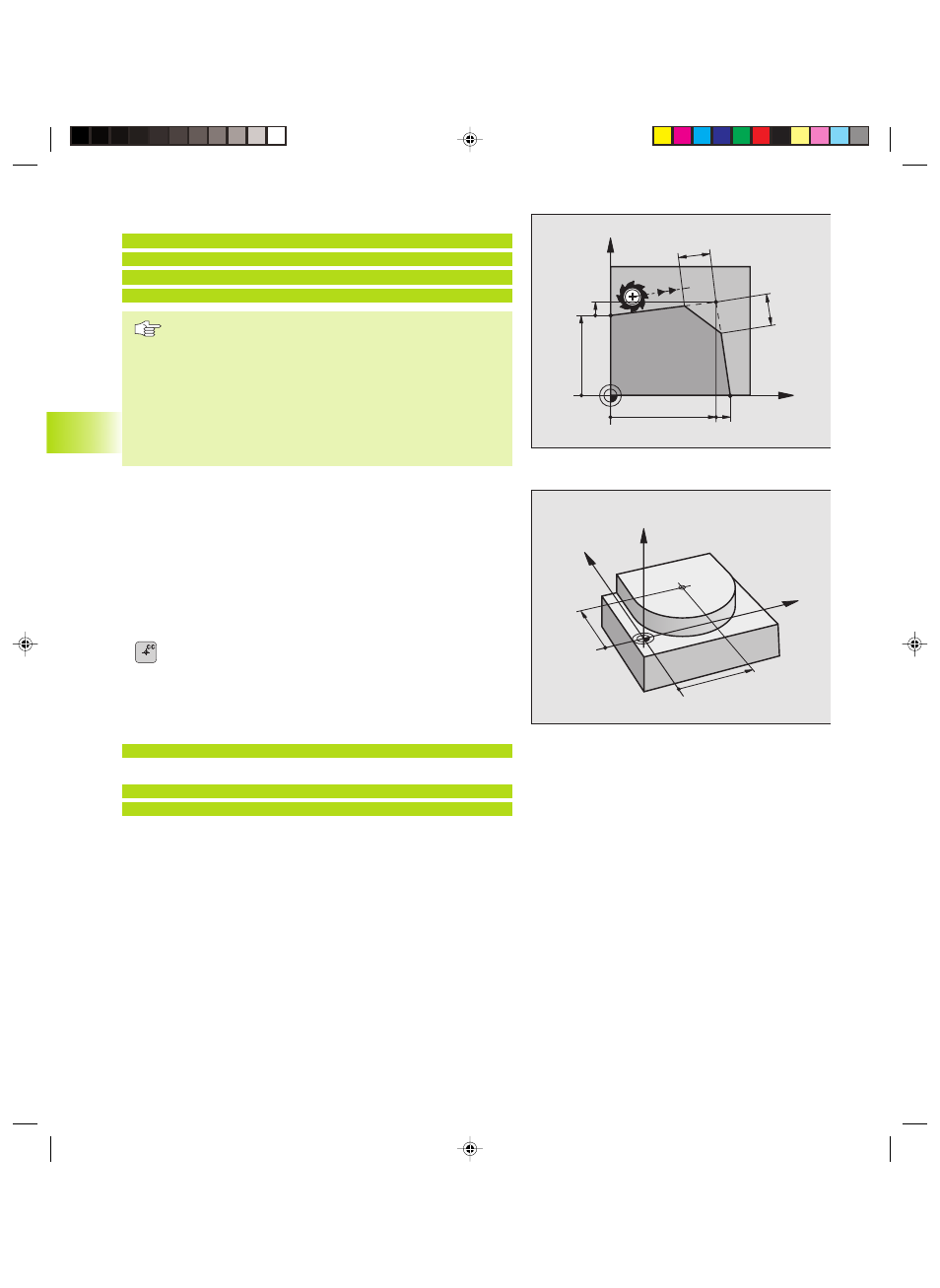

104 6 Programmazione: Programmazione profili
CC
Z
Y
X
X
CC
Y
CC
Esempi di blocchi NC
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un
blocco CHF.
Gli smussi possono essere eseguiti solo nel piano
di lavoro.
L’avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco CHF ridiventa attivo
l’avanzamento programmato nel blocco precedente.
Lo spigolo tagliato dallo smusso non viene toccato.
Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il tasto C
(Traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
■ introdurre le coordinate cartesiane del centro del cerchio, o
■ confermare l’ultima posizione programmata, oppure
■ confermare le coordinate con il tasto ”Conferma della posizione
reale”.
ú COORDINATE CC: Inserire le coordinate per il centro
del cerchio oppure
per confermare l’ultima posizione programmata: non
inserire alcuna coordinata
Esempi di blocchi NC
5 CC X+25 Y+25
op.
10 L X+25 Y+25
11 CC
Le righe di programma 10 e 11 non si riferiscono alla figura di fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione di
un altro centro di cerchio. Il centro di cerchio può essere inserito anche
per gli assi supplementari U, V e W.
Inserimento incrementale del centro del cerchio CC
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all’ultima posizione dell‘utensile
programmata.
X
Y
40
12 30
5
12
5
6.4
Tr
aiet
to
rie – Coor
dinat
e car
tesiane
