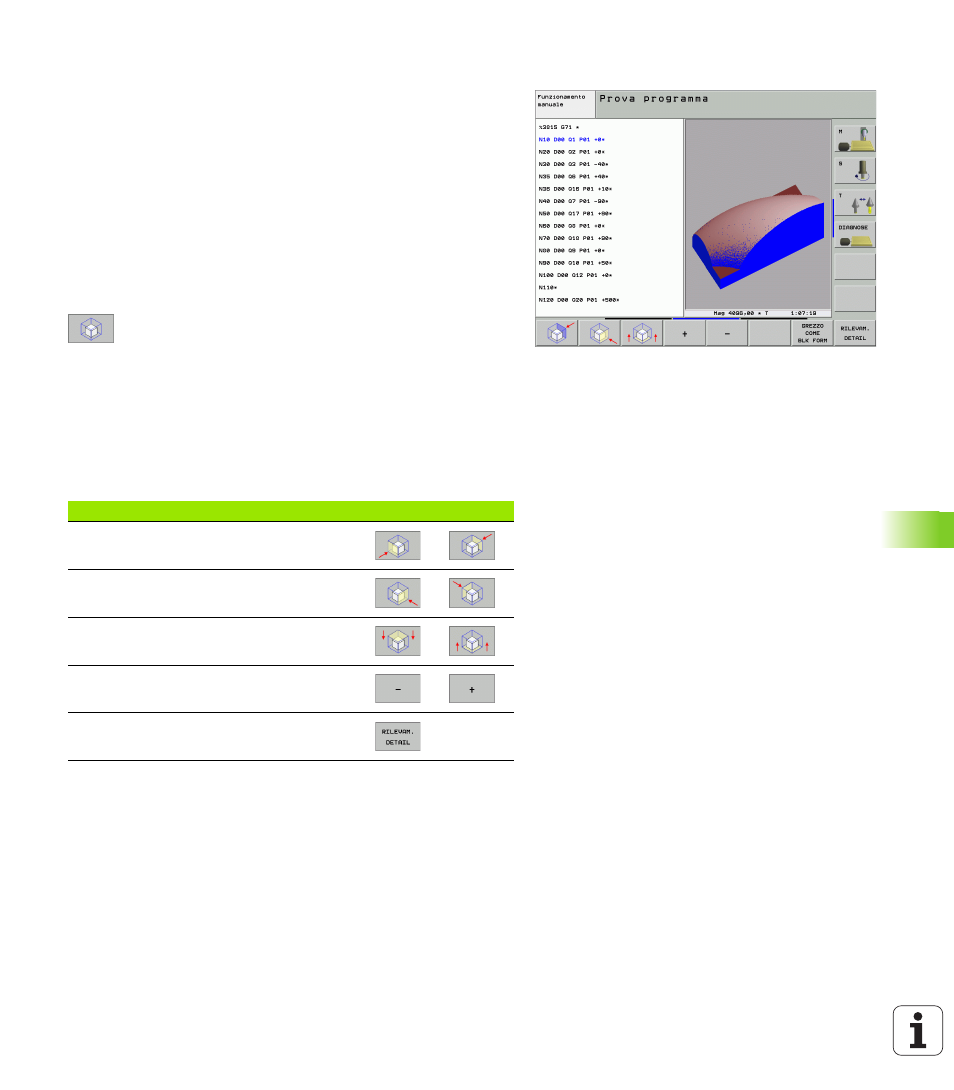

Ingrandimento di dettagli
I dettagli possono essere ingranditi in tutte le viste nel modo operativo
Test e in uno dei modi operativi di esecuzione del programma.
A tale scopo, la simulazione grafica oppure l’esecuzione del
programma deve essere fermata. La funzione di ingrandimento è
sempre attiva in tutte le modalità di rappresentazione.
Modifica dell'ingrandimento di un dettaglio
Softkey vedere tabella precedente
8 Se necessario, fermare la simulazione grafica
8 Commutare il livello softkey nel modo operativo Test o in uno dei
modi operativi di esecuzione del programma, finché viene
visualizzato il softkey per l’ingrandimento di un dettaglio:
8 Selezionare le funzioni per l’ingrandimento di un
dettaglio
8 Selezionare il lato del pezzo con il relativo softkey
(vedere la tabella in basso)
8 Riduzione o ingrandimento del pezzo grezzo: premere
il softkey "–" o "+"
8 Riavviare il Test del programma o l'Esecuzione del
programma con il softkey START (RESET + START
ripristinano il pezzo grezzo originale)
Funzione Softkey
Selezione del lato sin./destro del pezzo
Selezione del lato ant./post. del pezzo
Selezione del lato sup./inf. del pezzo
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
