HEIDENHAIN iTNC 530 183
5.3 Cor
rezione dell'ut
e
nsile

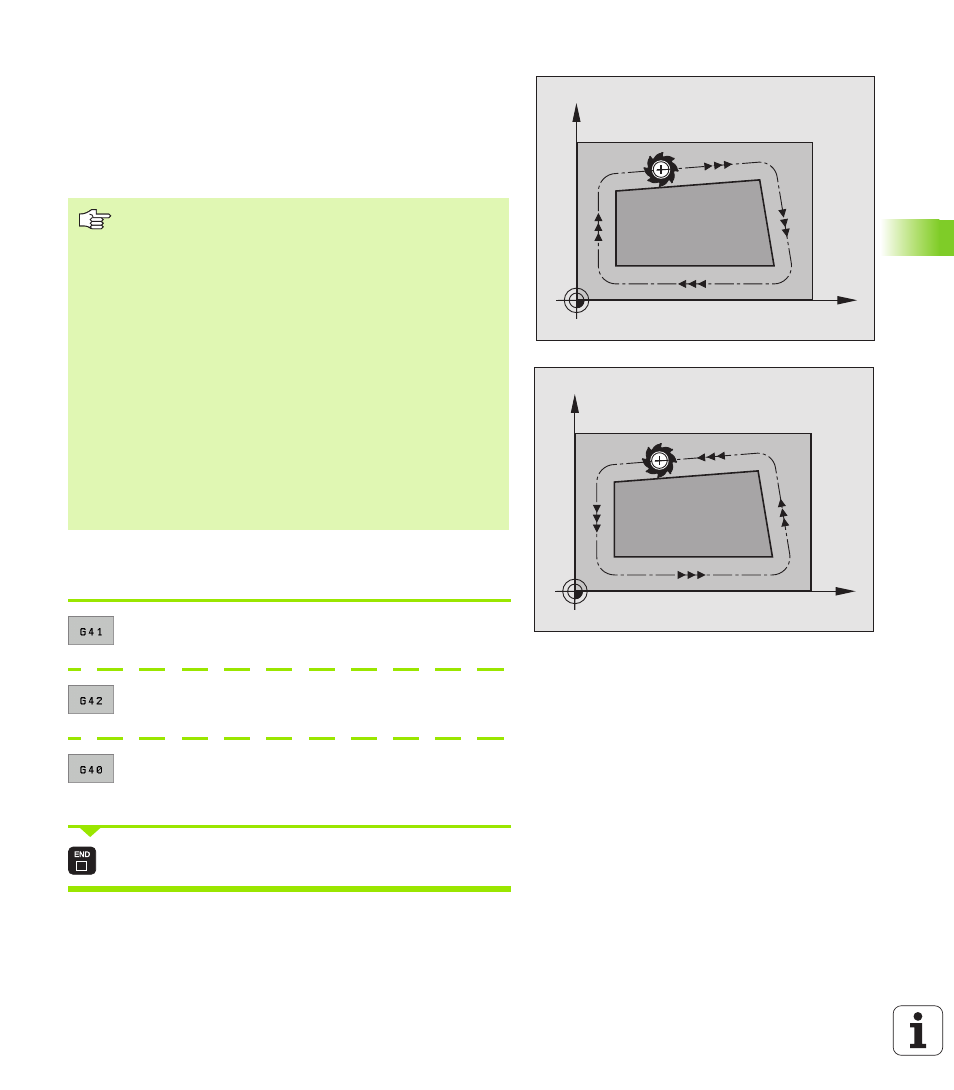

Traiettorie con correzione del raggio: G42 e G41
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure a destra.
Inserimento della correzione del raggio
La correzione del raggio è da inserirsi in un blocco G01:
Traiettoria dell'utensile a sinistra del profilo
programmato: Selezionare la funzione G41 o
Traiettoria dell'utensile a destra del profilo
programmato: Selezionare la funzione G42 o
Traiettoria utensile senza correzione del raggio o
annullamento della correzione: selezionare la funzione
G40
Conclusione del blocco: premere il tasto END
G42 L'utensile si sposta a destra del profilo
G41 L'utensile si sposta a sinistra del profilo
Tra due blocchi di programma con differente correzione
del raggio G42 e G41 deve trovarsi almeno un blocco di
spostamento senza correzione del raggio, (quindi con
G40
).
La correzione del raggio diventa attiva alla fine del blocco
nella quale viene programmata per la prima volta.
E' possibile attivare la correzione del raggio anche per assi
ausiliari del piano di lavoro. Occorre programmare gli assi
ausiliari anche in ciascun blocco successivo, altrimenti il
TNC torna ad eseguire la compensazione del raggio
secondo l'asse principale.
Al primo blocco con correzione del raggio G42/G41 e alla
disattivazione con G40 il TNC posiziona l'utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Preposizionare pertanto l'utensile
rispettivamente prima del primo punto del profilo e dopo
l'ultimo punto del profilo in modo da evitare il
danneggiamento del profilo.
X
Y
G41
X
Y
G42
